钢管桁架式赛车车架承载结构设计

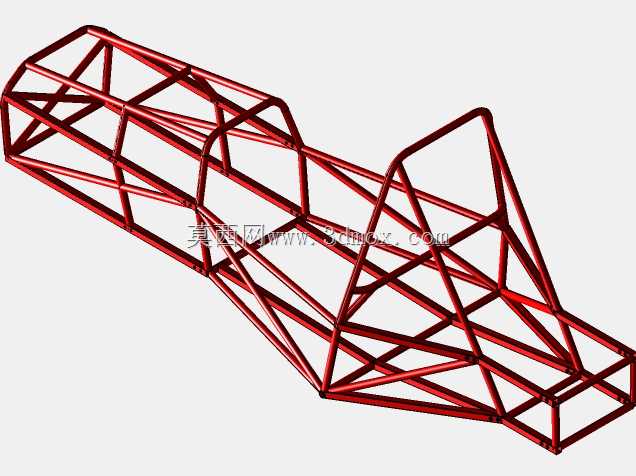

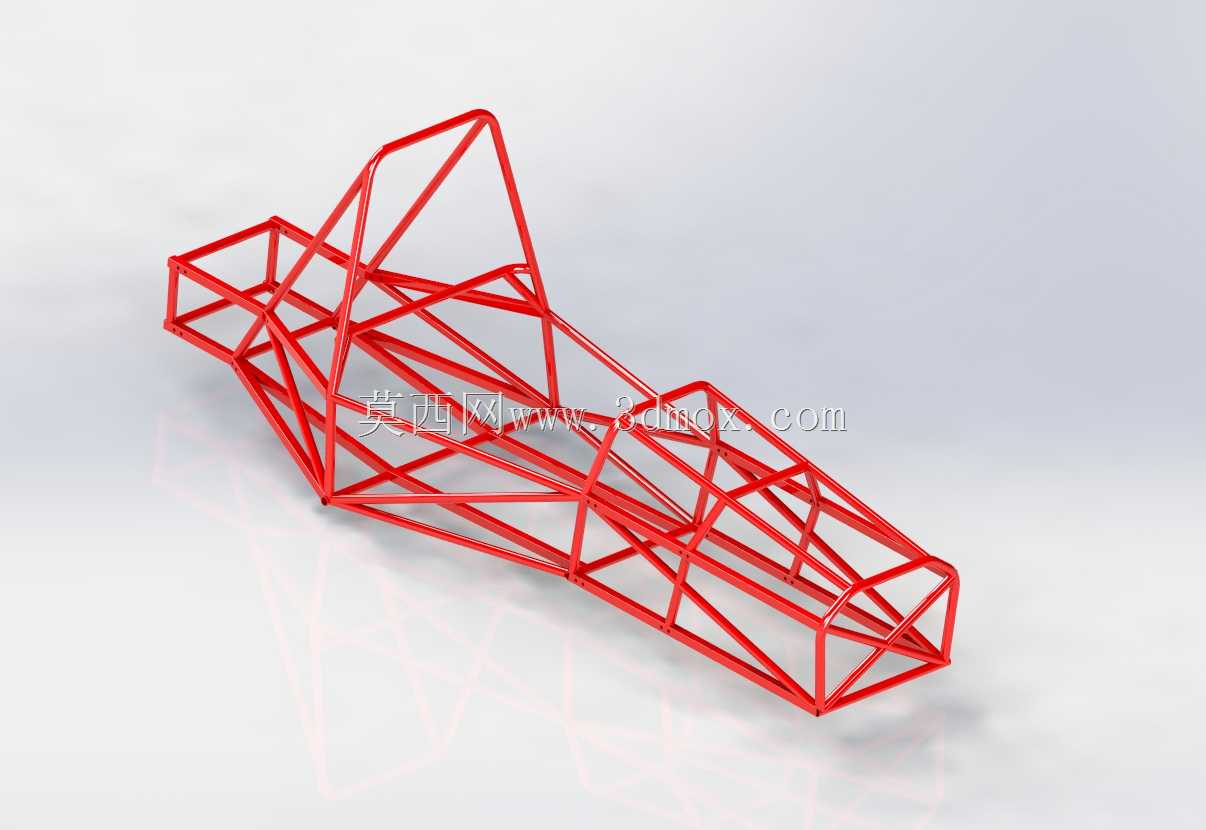

该空间桁架式车架是小型竞速赛车的核心承载基体，整体采用冷拔无缝钢管通过空间拓扑焊接成型，区别于传统冲压焊接式车身，这类管架结构在轻量化竞速车型、大学生方程式赛车、小型越野改装车领域应用极为广泛，能够在极低的整备质量下实现极高的结构扭转刚度，适配无硬壳承载式车身的轻量化赛车构型。从结构布局来看，前部区域预留了动力总成、转向机构、前悬架摆臂的安装点位，主环与前环的斜撑布局完全匹配碰撞吸能与防滚的力学传递路径，侧边防撞横杆的排布兼顾了侧向碰撞防护与驾驶员进出的操作空间，后部延伸段直接衔接后悬架安装支座与差速器固定位，所有杆件的交汇节点均采用相贯线焊接处理，避免应力集中导致的结构失效。设计过程中优先通过力学路径规划确定杆件走向，所有主承载杆件均沿冲击载荷、扭转力矩的传递方向布置，减少非承载方向的冗余管材使用，相比同刚度的钢板冲压车架减重幅度可达40%以上，同时桁架结构的开放式布局极大方便了赛用部件的快速拆装调试，维修时仅需更换受损管段即可完成结构修复，无需整体更换车身构件。安装边界方面，车架底部的悬架安装点坐标严格匹配双叉臂悬架的几何运动参数，驾驶舱区域的内部净空预留了赛车座椅、多点式安全带、方向盘操纵机构的安装空间，前部防撞结构的突出长度满足碰撞溃缩的行程要求，整车架的宽度、轴距参数适配常规13寸赛用轮圈的轮距设定，所有外接部件的安装面均预留了标准螺栓过孔与焊接螺母位，无需二次打孔加工即可完成总成装配。这类管架结构的扭转刚度直接决定了赛车的底盘操控极限，设计阶段通过反复调整斜撑的角度与管径匹配，平衡不同区域的刚度需求，比如驾驶舱周边的防滚环采用更大管径的管材保证碰撞生存空间，前后副车架区域则通过密集斜撑提升悬架安装点的局部刚度，避免激烈驾驶时安装点变形导致的定位参数偏移。
