四旋翼无人机机架结构三维设计

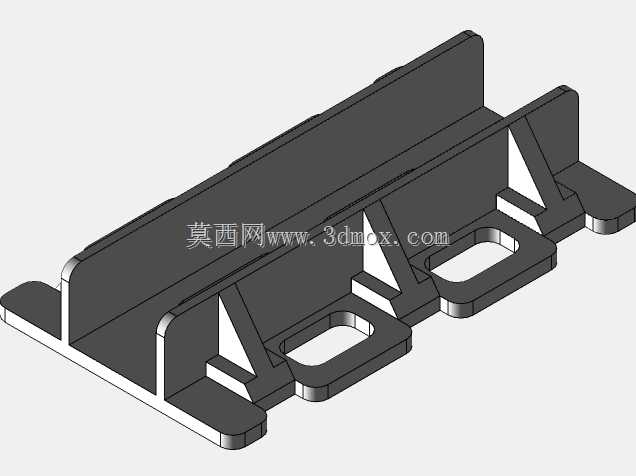

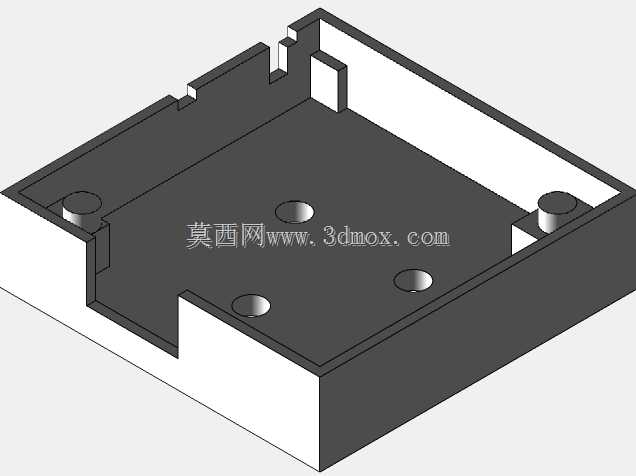

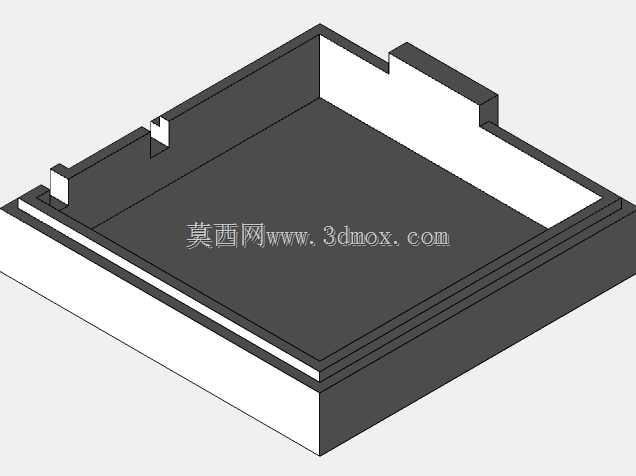

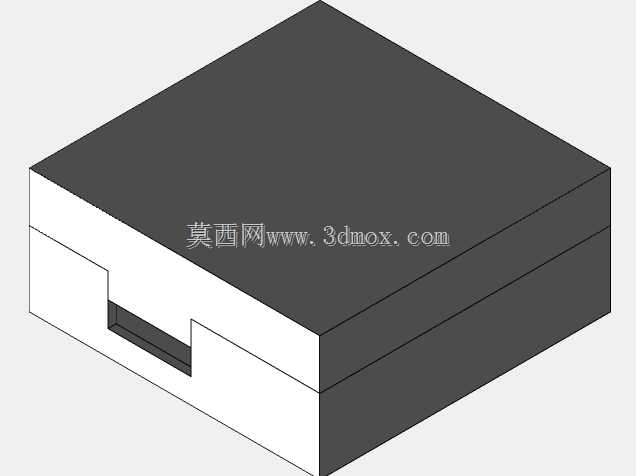

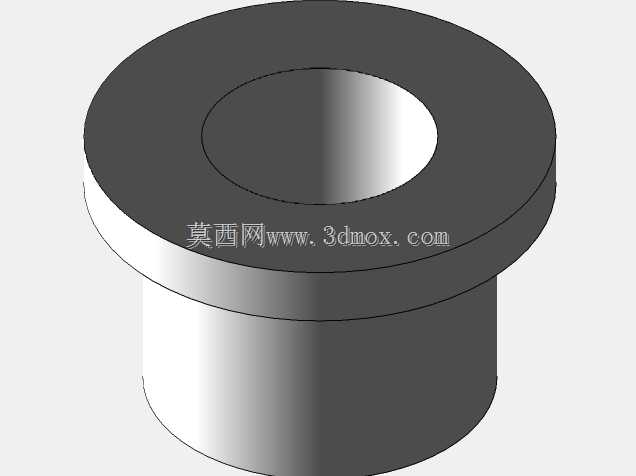

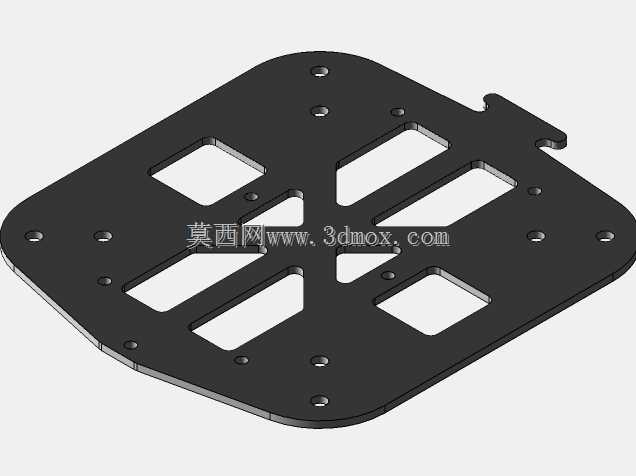

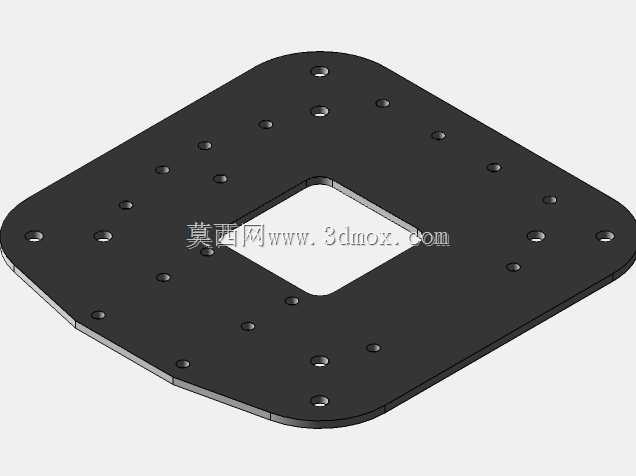

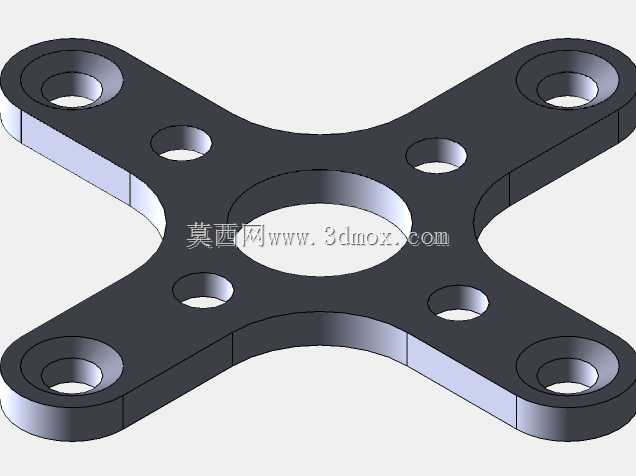

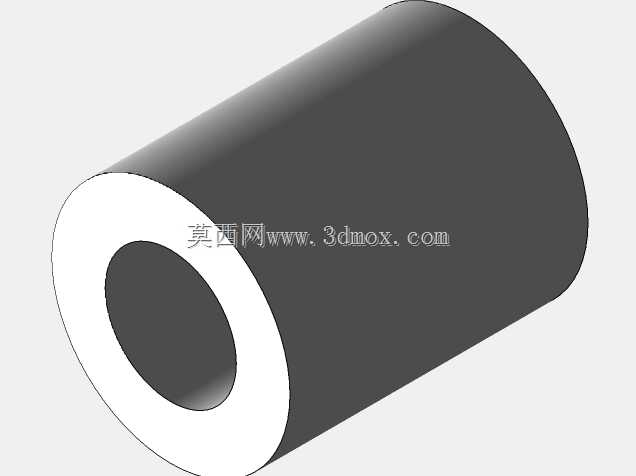

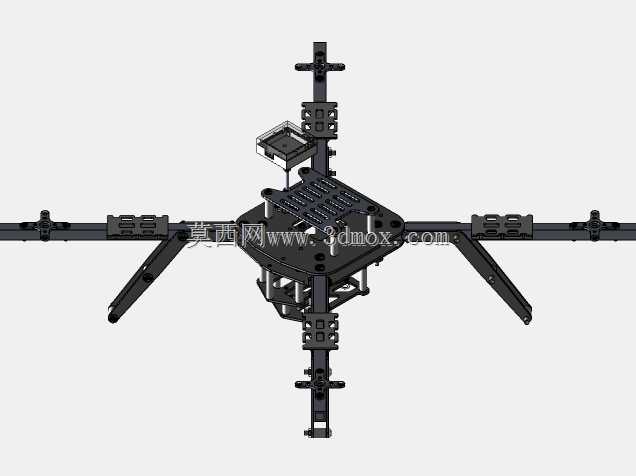

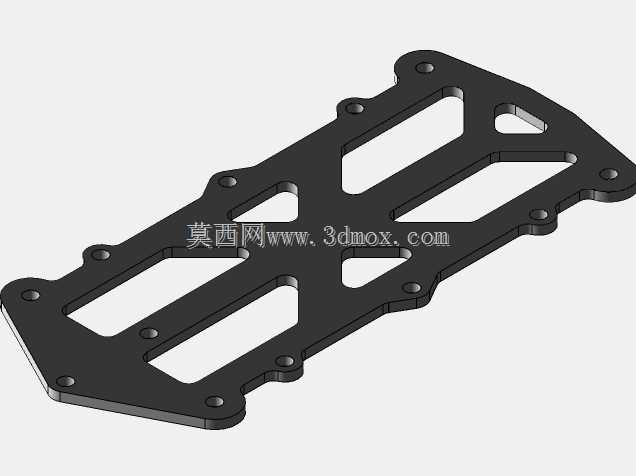

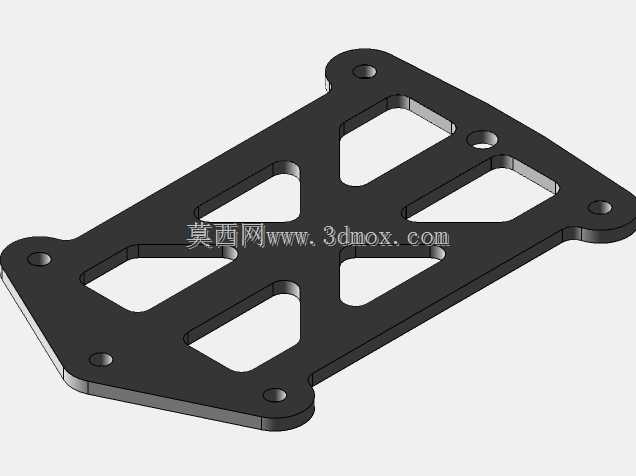

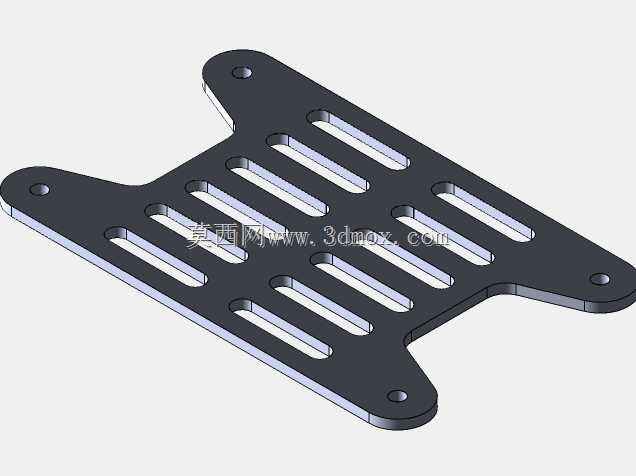

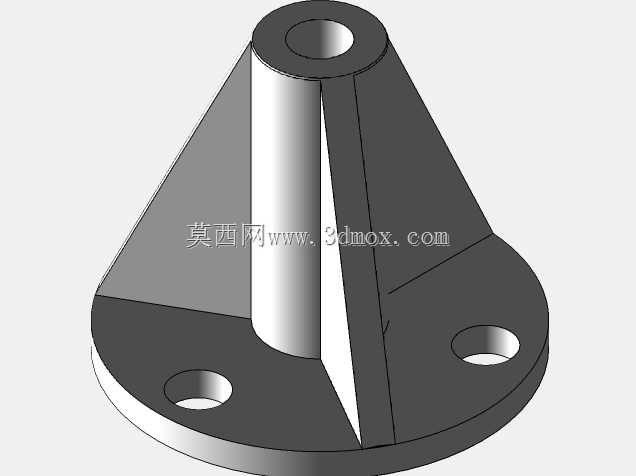

这套四旋翼机架结构，核心面向低空航拍、小范围场地巡检、轻载物资投送类场景设计，整体采用中心板分层堆叠的布局逻辑，将飞控安装位、电源固定位、电调走线槽全部集成在上下两层中心碳板之间，既压缩了整机纵向安装高度，也能避免外露走线在飞行过程中被气流扰动剐蹭桨叶。机臂采用快拆式卡扣锁紧结构，每根机臂与中心座的连接位置都设计了定位销与防滑齿面，日常转场运输时可快速拆卸机臂缩小收纳体积，装配时无需额外校准即可保证四个机臂的轴线夹角误差控制在0.5度以内，避免因机臂安装偏差导致的动力输出不对称问题。起落架采用斜置支腿结构，支腿与中心板下侧的安装座通过螺栓刚性连接，支腿向外倾斜的角度经过受力校核，既可以在降落时提供足够的支撑跨度防止侧翻，也能预留出中心板下方足够的挂载空间，可适配可见光相机、小型抛投器等常见任务载荷，不会出现支腿遮挡载荷拍摄视野的问题。机臂末端的电机安装座设计了多组孔位，可适配不同安装孔距的无刷电机，安装座与机臂主体一体加工成型，能抵消电机高速运转时产生的振动传导，避免振动传递到中心板的飞控模块影响飞行姿态解算精度。中心板上表面预留了多组标准化安装孔位，可兼容主流的飞控模块、GPS支架、数传天线安装需求，走线槽设计在中心板夹层内部，所有电源线与信号线可沿夹层排布至对应机臂位置，既降低了飞行过程中的风阻，也能减少线材老化速度。从安装边界来看，整机展开状态下对角电机轴距适配常规10-12寸螺旋桨的安装需求，机臂拆卸后收纳尺寸可放入常规双肩背包，起落架的支撑高度可根据挂载需求更换不同长度的支腿进行调整，中心板上下层的间距可通过更换不同长度的支撑铜柱调整，满足不同厚度电池、飞控模块的安装空间需求。结构设计上所有受力连接位置都做了加厚处理，机臂与中心座的连接卡扣采用高强度工程塑料材质，在保证结构强度的前提下尽可能降低整机自重，预留的振动缓冲安装位可搭配减震球使用，进一步降低动力系统产生的振动对机载任务设备的影响。
