带弹簧缓冲结构的工业减震滚轮设计

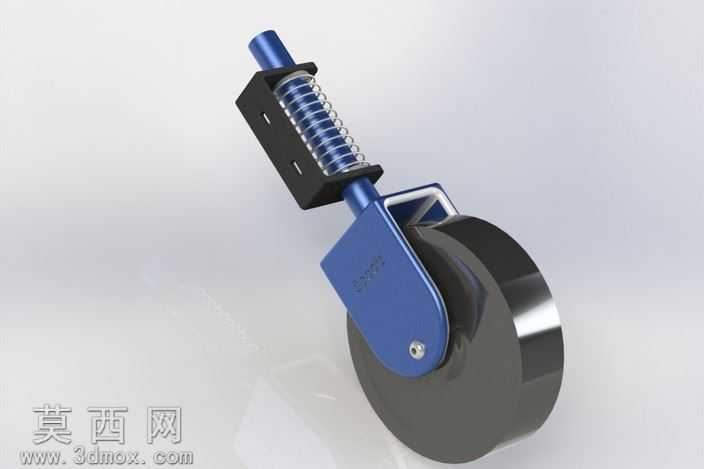

本作品为带弹簧缓冲结构的工业减震滚轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，对每个零部件的尺寸、装配关系进行精准定义，确保模型可直接用于后续的工程图导出、结构仿真与生产参考。建模阶段首先完成滚轮主体的构建，滚轮采用黑色耐磨橡胶材质的轮面搭配硬质内芯结构，轮面通过曲面建模还原真实的圆弧过渡轮廓，保证轮体与接触面的贴合度，减少滚动过程中的应力集中；轮体中心设置金属转轴安装位，通过同轴心配合与两侧的蓝色金属支架连接，支架采用折弯钣金结构建模，还原真实钣金件的折弯圆角、安装孔位与加强结构，确保支架的结构强度符合重载使用需求。缓冲结构部分为该滚轮的核心设计，建模时精准还原了导柱、螺旋弹簧、限位支架的装配关系：导柱采用圆柱实体建模，表面做光滑质感处理，模拟金属导杆的精加工表面；螺旋弹簧通过螺旋线扫描生成，严格按照弹簧的节距、线径、自由长度参数构建，还原弹簧的可压缩形变空间，弹簧外侧设置黑色U型限位支架，支架上开设长条形调节槽，可根据使用需求调整弹簧的预紧压力，适配不同载重场景的缓冲需求。渲染阶段采用Keyshot完成材质与场景搭建，金属部件分别赋予蓝色喷塑金属、黑色哑光烤漆、抛光镀锌金属三种不同的材质，区分不同零部件的表面处理工艺，橡胶轮面赋予哑光耐磨橡胶材质，还原橡胶的微粗糙表面质感，弹簧赋予亮面镀锌金属材质，突出金属弹性件的光泽感；场景采用浅灰色渐变背景，搭配柔和的影棚布光，通过主光、辅光、轮廓光的组合，清晰展现滚轮的结构层次与材质差异，重点突出缓冲结构的装配关系与整体的工业质感。设计思路上，该滚轮针对移动设备行走过程中的震动问题，在传统脚轮的基础上增加弹簧缓冲结构，可有效吸收路面不平整带来的冲击，降低震动对上方搭载设备的影响，适用于工业推车、移动设备机架、自动化转运小车等场景，建模过程中充分考虑了结构的可装配性，所有零部件之间无干涉，转动副、滑动副的运动间隙预留合理，可直接用于运动仿真验证缓冲行程与结构可靠性。
