套孔冲压加工用冷冲模具结构设计

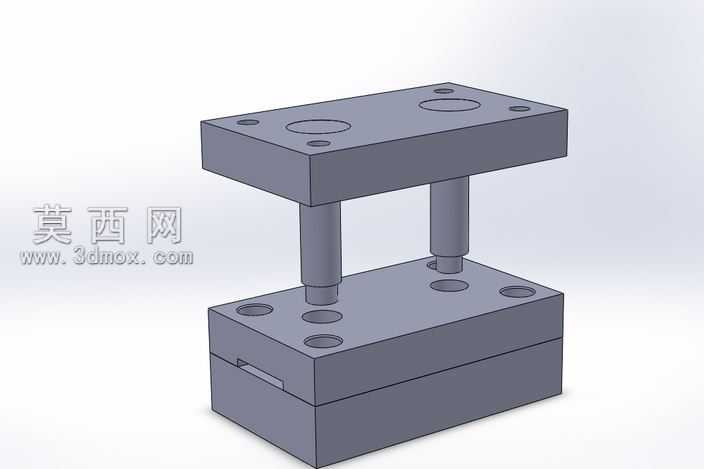

本套孔冲压模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冷冲压模具的设计规范，对上下模座、导柱导套、凸模安装位、凹模固定槽等核心结构进行了1:1等比例还原，确保各零部件的装配公差符合实际生产的配合要求。渲染阶段采用哑光金属材质模拟模具钢的真实质感，对模座表面做了细微的磨砂纹理处理，导柱部分添加了轻微的金属反光效果，整体渲染光影柔和，清晰展现出模具的分层结构与装配关系，能够直观呈现合模状态下各部件的位置对应逻辑。材质设定上区分了不同功能部件的材质属性，上下模座采用高碳铬模具钢的材质参数，导柱导套采用轴承钢的耐磨材质表现，紧固孔位做了倒角细节处理，避免锐边结构的建模疏漏。结构设计上采用标准后侧导柱模架布局，两根导柱对称分布于模座后侧，为上下模的往复运动提供精准导向，有效避免合模过程中的错位问题；上模座预留了凸模安装沉孔与设备模柄连接位，下模座设置了对应套孔加工的凹模安装槽与废料漏出通道，模座表面均匀分布的紧固螺丝孔用于固定凹模、卸料板等功能部件，下模侧边设计了定位挡块结构，用于冲压过程中条料的送料定位，保证套孔加工的位置精度。设计思路围绕中小尺寸五金零件的套孔冲压工序展开，整体结构紧凑，导向精度可靠，既能够满足单工序套孔冲压的生产需求，也可通过更换凸凹模部件适配相近尺寸的孔位加工，模座采用标准化设计参数，可直接选用标准模架配件进行加工制造，有效缩短模具的生产制备周期，建模过程中对所有装配接触面都做了贴合校验，不存在结构干涉问题，各部件的拆装逻辑符合模具装配的实际操作流程，能够为该类冲压模具的设计优化、教学演示提供直观的三维参考。
