户外立柱式多层玻璃灯罩支撑结构

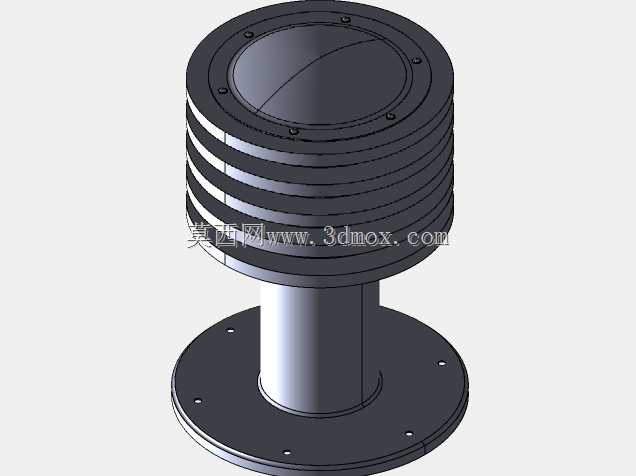

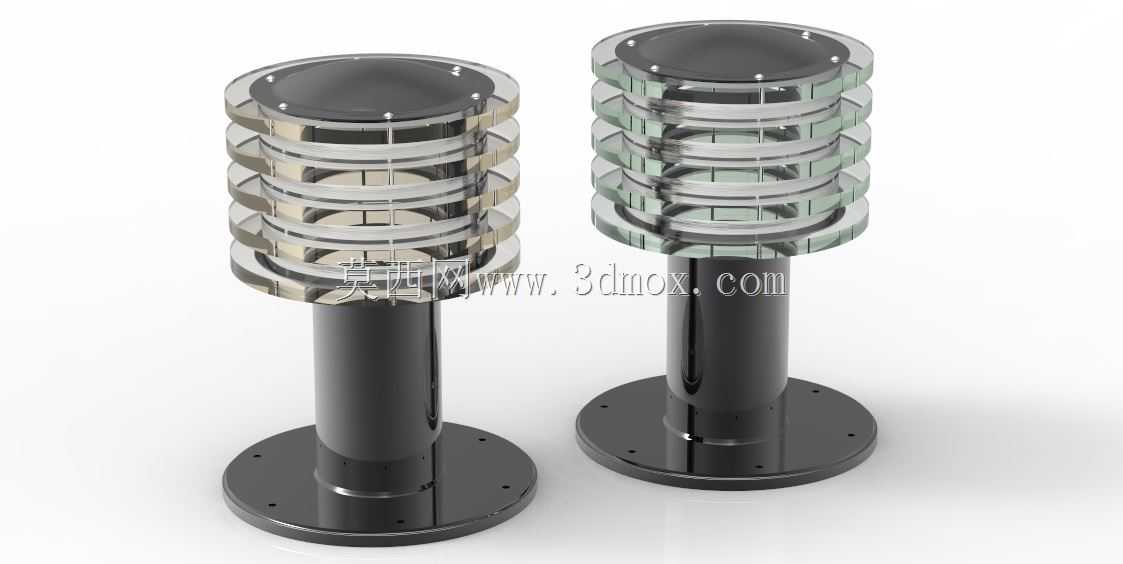

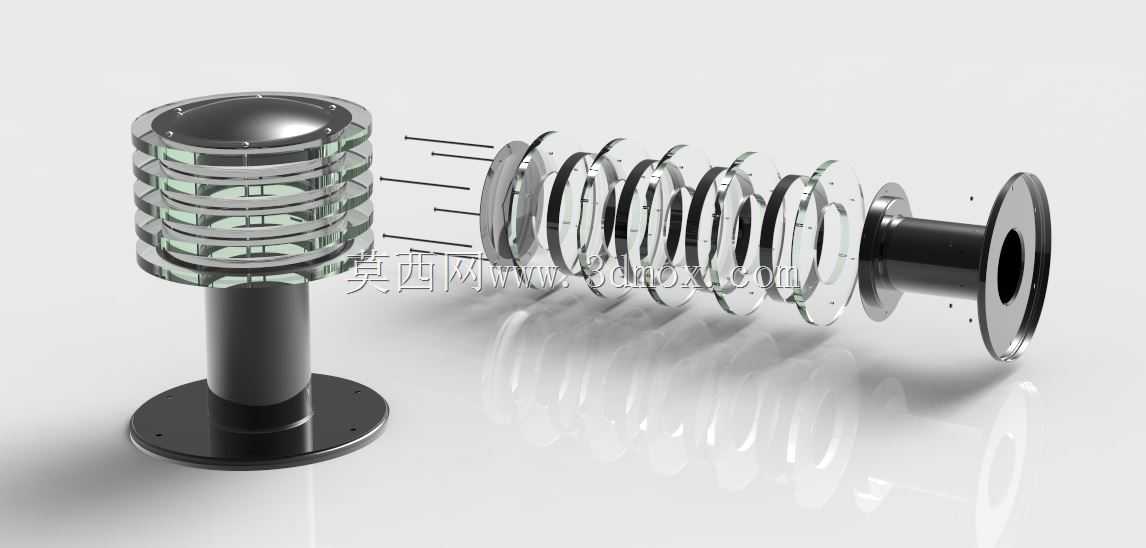

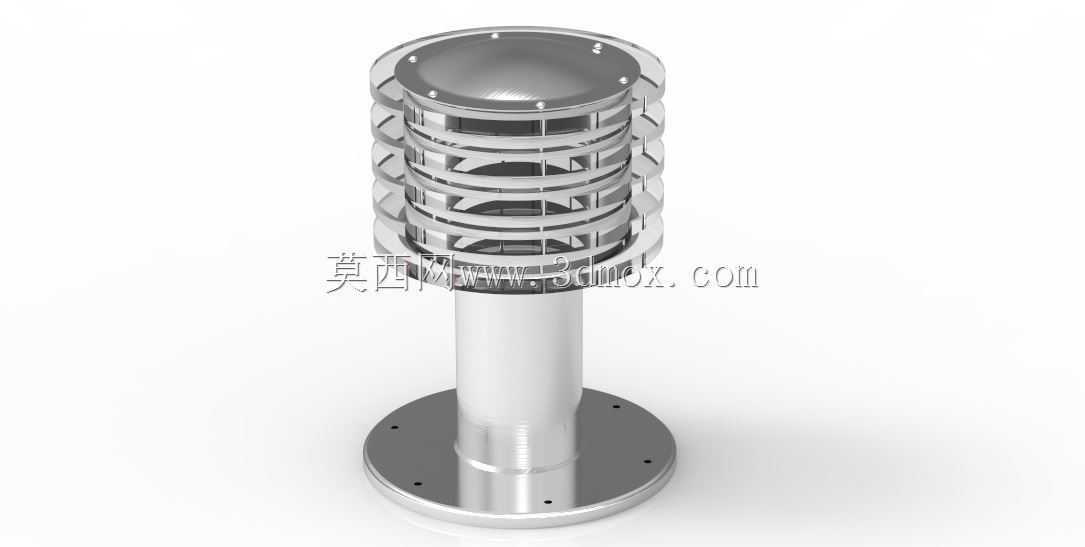

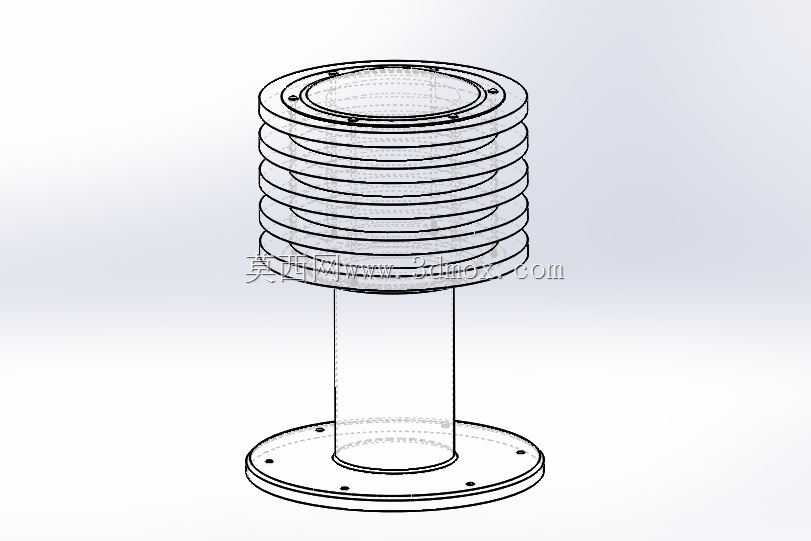

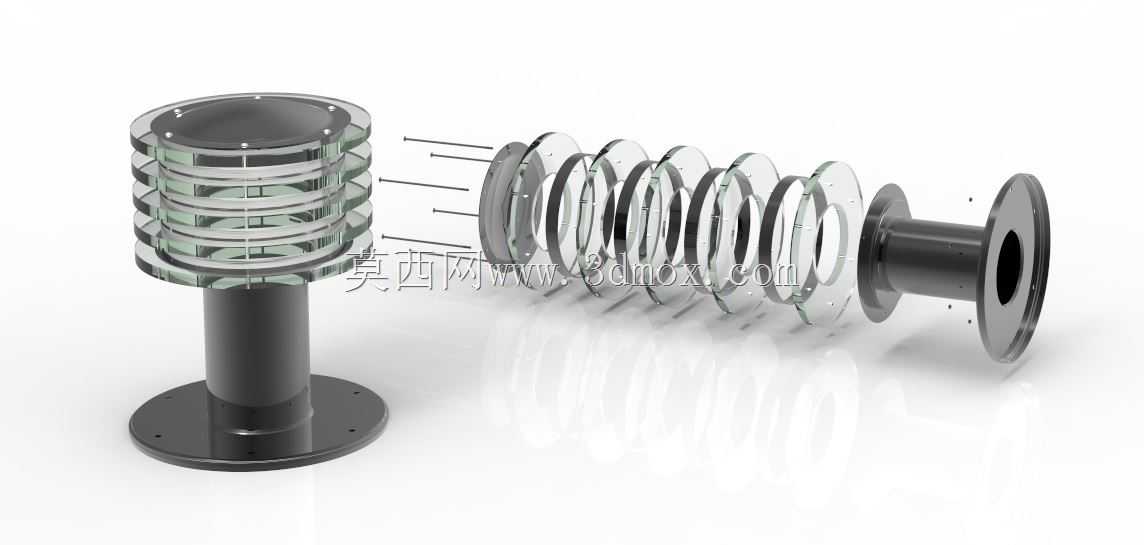

这款户外灯罩支撑结构主要应用于园区步道、小区宅间路、景观平台的低位照明场景，作为落地式草坪灯的核心承载部件，既要承担玻璃灯罩的固定限位作用，也要适配户外长期使用的防水、抗风、耐候需求。从结构拆分来看，整体分为底部安装法兰、立柱支撑段、灯罩叠层固定组件三个核心部分，底部法兰采用圆形平板结构，预留三个均布的安装孔位，可直接通过膨胀螺栓固定在混凝土硬化基座上，安装时需保证法兰面水平度偏差不超过2°，避免立柱倾斜导致灯罩受力不均出现碎裂问题。立柱段采用等径直管结构，上下两端分别与底部法兰、顶部灯罩安装座焊接固定，管壁厚度兼顾结构强度与材料成本，可承受12级阵风下的横向载荷，不会出现立柱弯折或焊缝开裂的情况。灯罩固定部分采用多层环形压片叠加的设计思路，每层环形压片之间预留玻璃灯罩片的安装槽位，玻璃片嵌入槽位后通过周向均布的小螺丝锁紧固定，相邻压片之间的间距经过反复校核，既可以保证光线从层间缝隙均匀向外漫射，避免出现局部光斑过亮的问题，也能预留足够的热胀冷缩间隙，防止夏季高温下玻璃与金属件膨胀量不一致导致玻璃挤裂。设计过程中重点考虑了户外使用的装配便利性，所有固定螺丝均采用外露式布局，后期更换损坏的玻璃片时无需整体拆解灯架，仅需拆下对应层的压片即可完成更换，大幅降低后期运维的工作量。顶部采用半球形封盖结构，封盖边缘做向下的翻边处理，可以引导雨水顺着灯罩外侧流下，避免雨水从层间缝隙渗入灯体内部造成电路短路。整个结构的所有金属部件表面都做了喷塑处理，可耐受户外紫外线长期照射、酸雨腐蚀，不会出现短时间内漆面脱落、基材生锈的问题。安装边界方面，整体高度适配常规草坪灯的低位照明需求，不会遮挡行人通行视线，底部法兰的安装孔位间距适配市面上常规的户外灯预制基座尺寸，可直接替换老旧损坏的同类型灯架，无需重新浇筑基座，适配性较强。
