三叶透明指尖旋转解压玩具结构设计

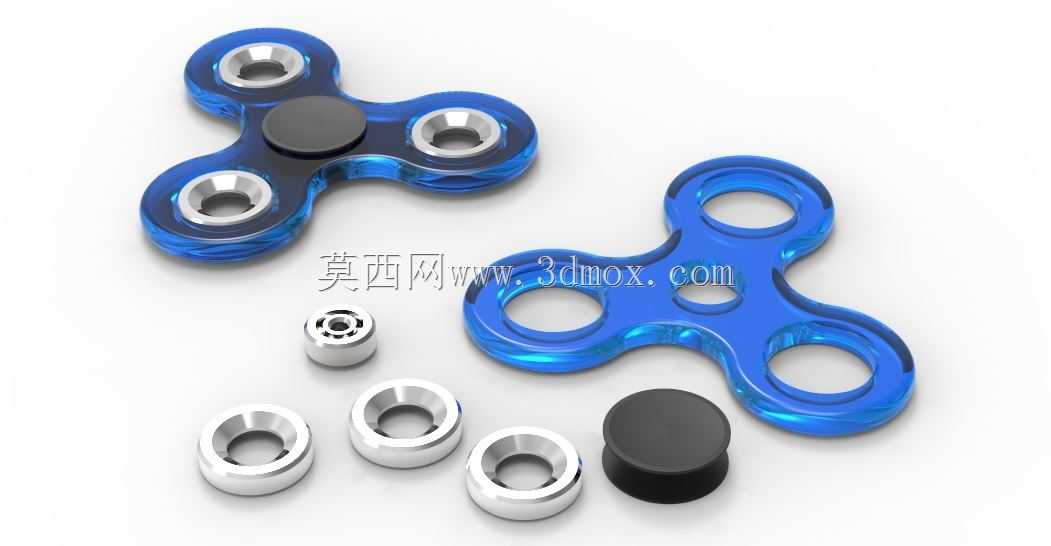

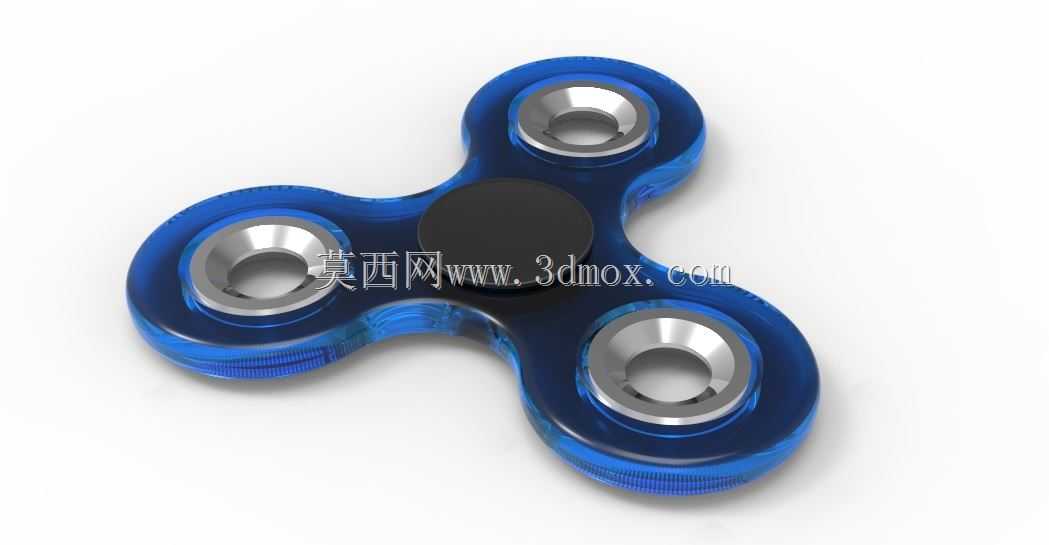

这款三叶式指尖旋转构件，核心应用场景覆盖日常手部解压、注意力辅助调节领域，在办公间隙、长时间伏案作业的碎片化场景中，可通过单指拨动实现持续平稳旋转，帮助使用者舒缓手部紧绷感、分散过度集中的焦虑情绪，也可作为机械结构演示的小型教具，直观展示轴承旋转的低摩擦传动特性。从功能特性来看，三个对称分布的配重臂采用等角度120度圆周排布，旋转时动平衡精度控制在较高水平，拨动后无明显偏摆抖动，中心位置嵌入标准深沟球轴承，内圈与手指接触部位做了圆滑倒角处理，长时间握持按压不会产生硌手的不适感，外圈与三个配重臂采用过盈配合加胶粘辅助固定的连接方式，高速旋转时不会出现配重臂松脱飞出的风险。设计思路上优先考虑了手持操作的人机尺寸，整体外轮廓直径控制在75mm范围内，单手握持时三个叶瓣刚好贴合指腹弧度，配重臂采用半透明PC材质注塑成型，既可以通过透明质感直观看到内部轴承的运转状态，也能利用PC材质的自身重量提供足够的旋转惯量，无需额外添加金属配重块就能实现较长的空转时长，中心轴承盖采用哑光黑色POM材质，与透明蓝色的臂身形成视觉区分，同时起到压紧轴承外圈、遮挡轴承内部润滑脂的作用。安装边界方面，中心轴承选用标准608型号微型深沟球轴承，轴承内孔直径8mm，适配绝大多数成年人的指尖按压尺寸，三个叶瓣的边缘全部做了R2以上的圆角过渡，不存在尖锐棱角，旋转过程中即使触碰周边物体也不会造成刮擦损伤，臂身厚度控制在8mm，整体重量约22g，放在口袋中携带不会产生明显的坠重感，臂身上的三个金属配重环采用不锈钢材质，与透明臂身通过卡槽嵌合固定，既可以调整整体旋转惯量延长空转时间，也能在旋转时形成规则的金属视觉环带，提升旋转过程的视觉观感。结构设计上所有配合部位都预留了合理的公差带，轴承与臂身的配合公差选用H7/p6的过盈配合，常温下压装即可完成固定，无需额外紧固件，后期维护时只需要用顶针从臂身背面的预留小孔推出轴承，即可完成轴承的清洁或更换，整体拆装流程无需专用工具，普通使用者也可快速完成维护操作。
