法兰式管道轴向补偿伸缩接头结构

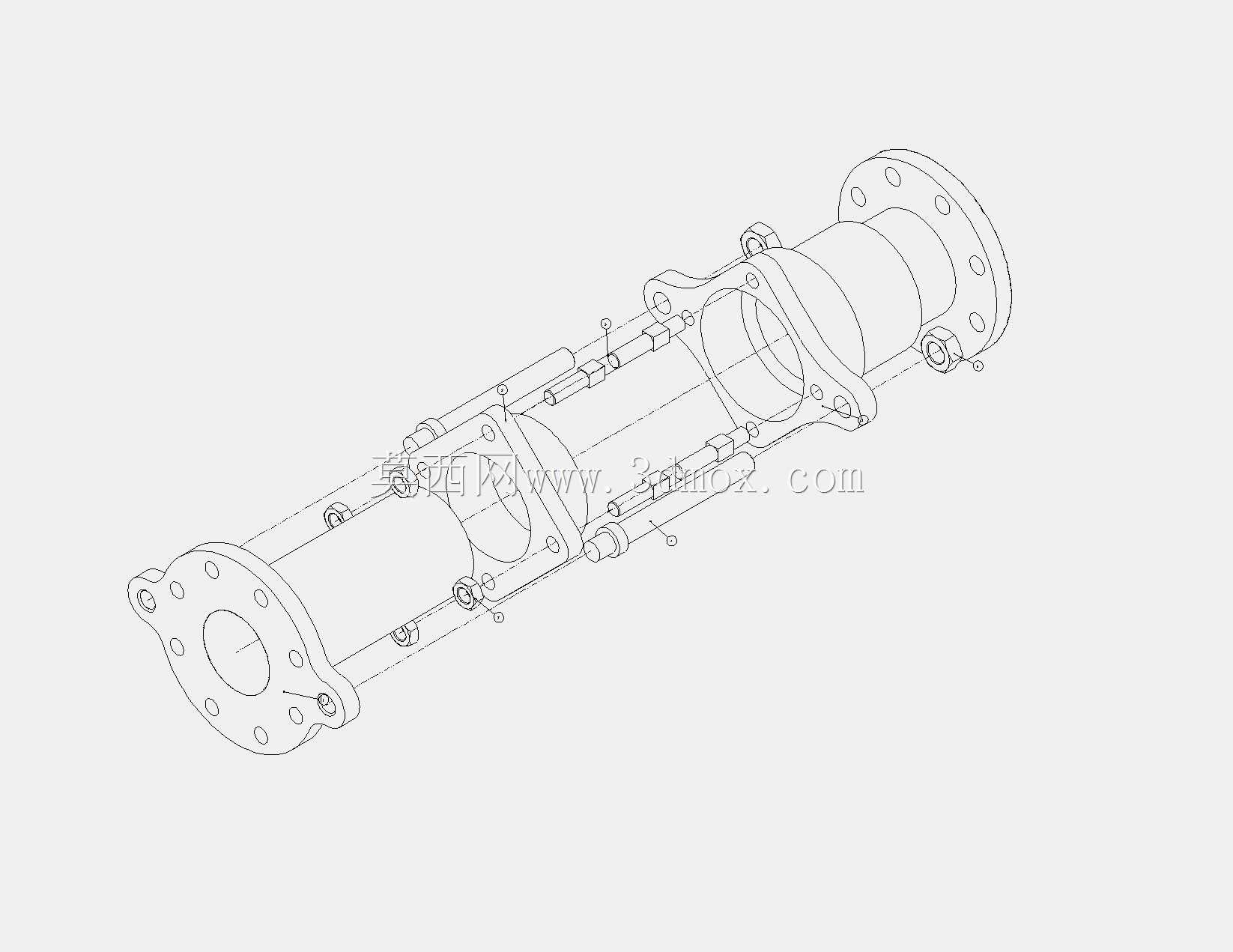

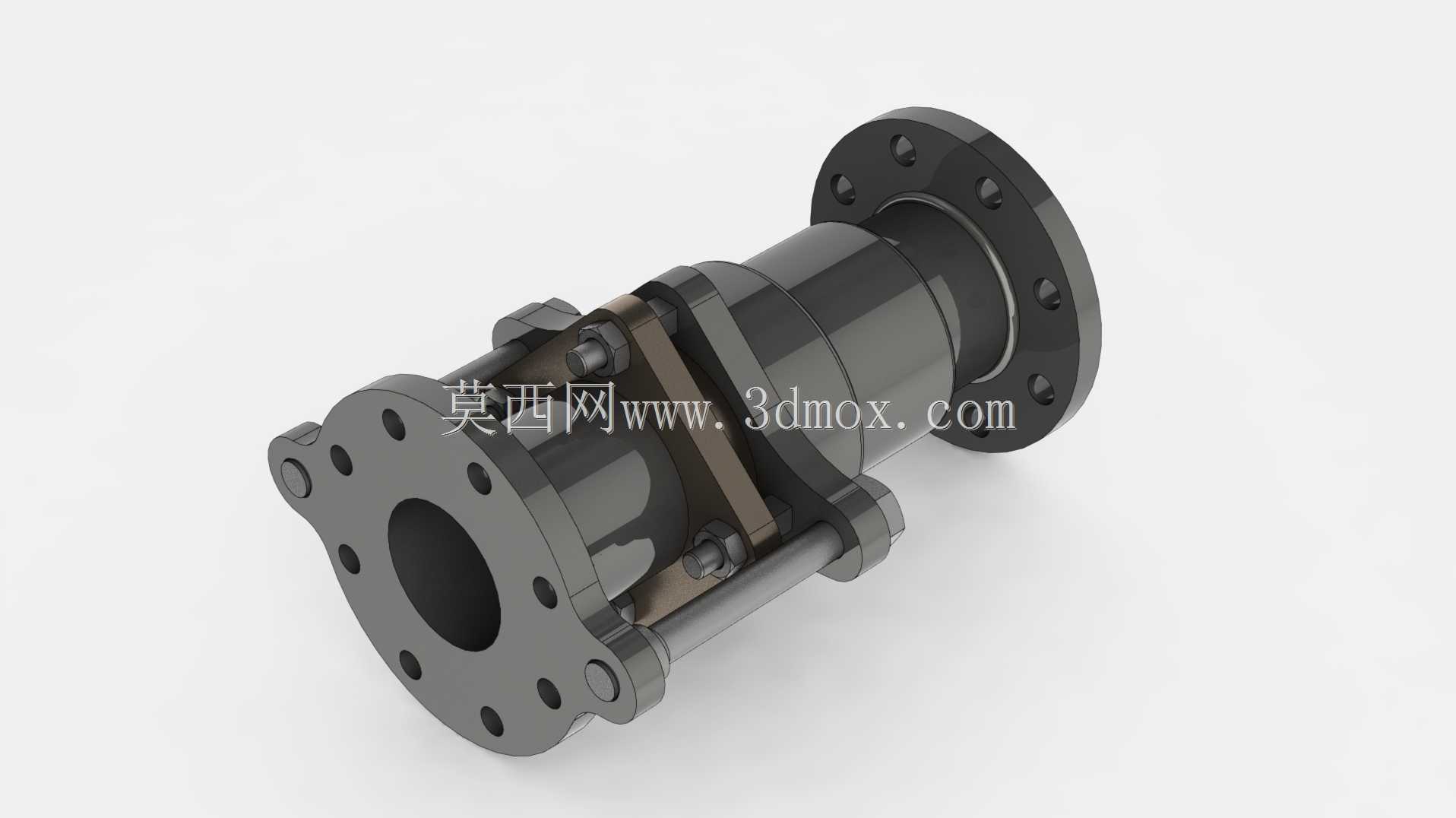

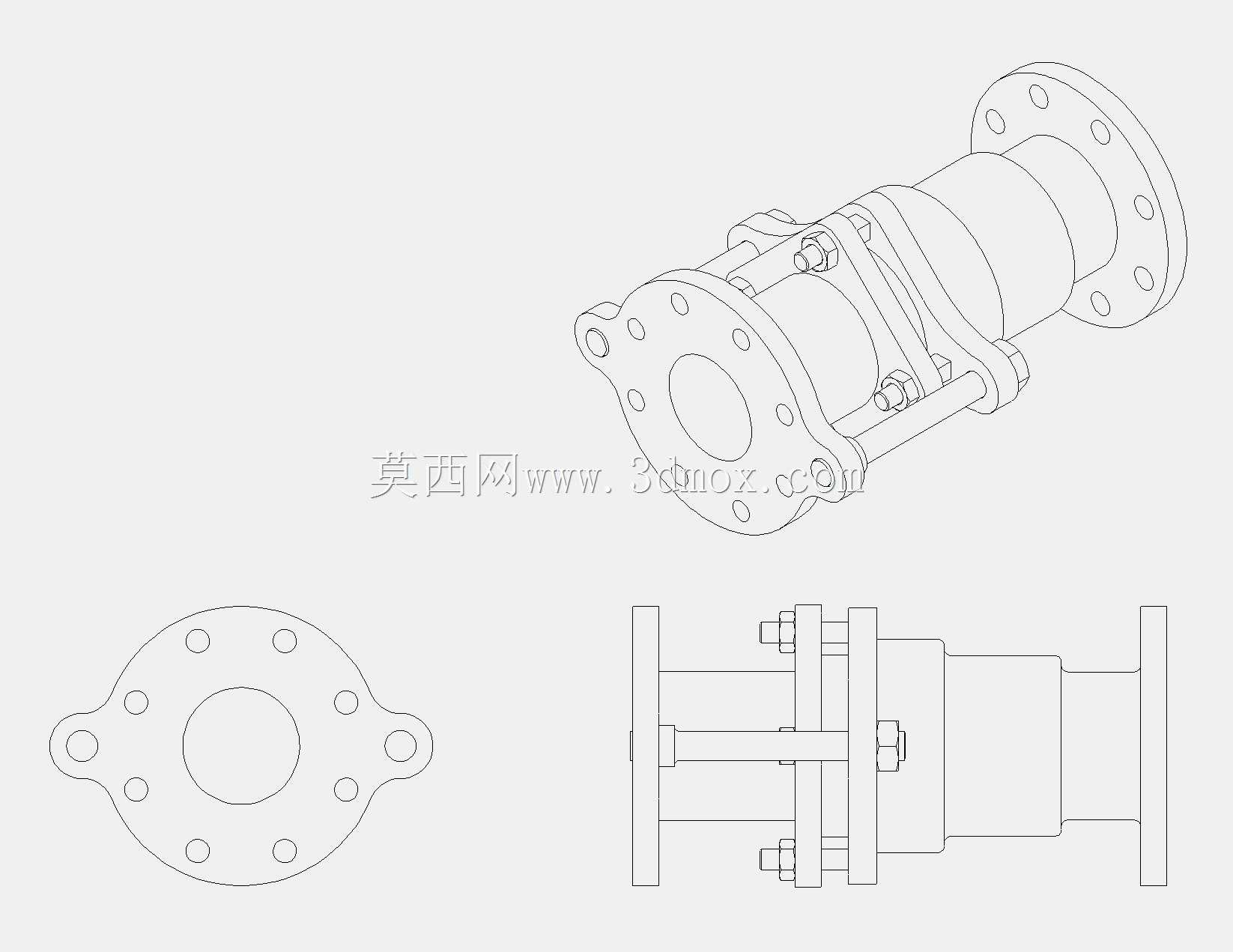

在化工流体输送、市政给排水、热力管网以及工业制程管路系统中，管道因输送介质温度变化产生的热胀冷缩、设备运行带来的管路振动、基础沉降引发的位移偏差，一直是管路设计中需要重点解决的问题，这类法兰式伸缩接头正是针对上述工况开发的管路补偿部件。该结构两端采用标准法兰对接形式，可直接与同压力等级的管路法兰、设备接口法兰配对安装，安装时无需额外加工焊接坡口，仅需通过螺栓紧固即可完成对接，能大幅降低现场管路装配的施工难度，同时也方便后期管路检修时的拆卸作业。从结构设计来看，该伸缩接头采用双法兰限位结构，中间设置可轴向滑移的密封筒体，密封副采用多层复合密封结构，既可以保证在允许的轴向位移量范围内不发生介质泄漏，又能通过外侧的限位拉杆结构限制最大伸缩量，避免管路位移超量导致接头拉脱失效。设计过程中需要重点考虑密封面的配合公差，滑移筒体的外圆粗糙度需要控制在合理区间，既要保证密封件的使用寿命，又要避免滑移过程中出现卡滞；外侧的连接拉杆需要做强度校核，保证在管路出现意外超量位移时，拉杆能承受轴向拉力，保护管路系统不会出现脱开泄漏。安装边界方面，两端法兰的螺栓孔采用跨中布置，适配国标法兰的安装尺寸，安装时需要预留足够的轴向伸缩余量，不能将接头顶死在零伸缩位，否则温度变化时无法发挥补偿作用；径向安装空间需要留出螺栓紧固的操作空间，外侧拉杆位置不能与周边管路支架、其他设备部件发生干涉。实际应用中，这类伸缩接头常安装在泵组出口、换热器进出口、长距离直管段的分段位置，用来吸收管路的轴向热位移，同时可以抵消部分安装时的对口偏差，降低管路装配时的对中精度要求，还能缓冲设备运行传递到管路的振动，减少振动沿管路的传递，降低管路焊缝、法兰接口因为长期振动出现疲劳泄漏的概率。不同于普通的刚性管路接头，该结构的可滑移设计让管路在温度变化时可以自由伸缩，释放管路内部的热应力，避免热应力长期累积导致管路变形、焊缝拉裂或者设备接口被损坏，在中低压的水、蒸汽、油品等介质管路中都有广泛的适配性。
