JIC舱壁穿板外丝液压管接头设计

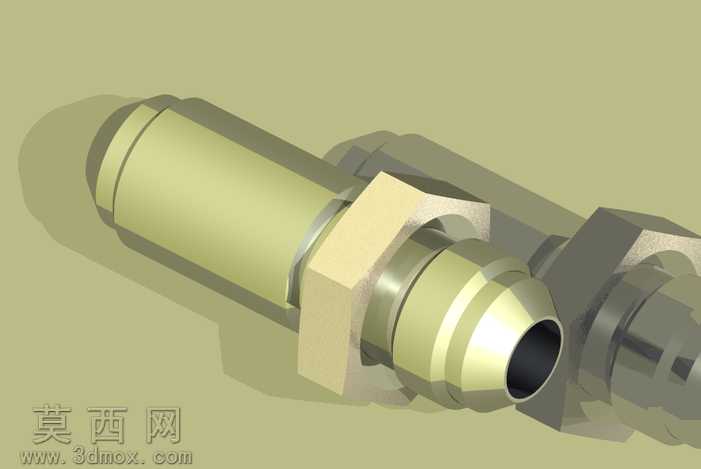

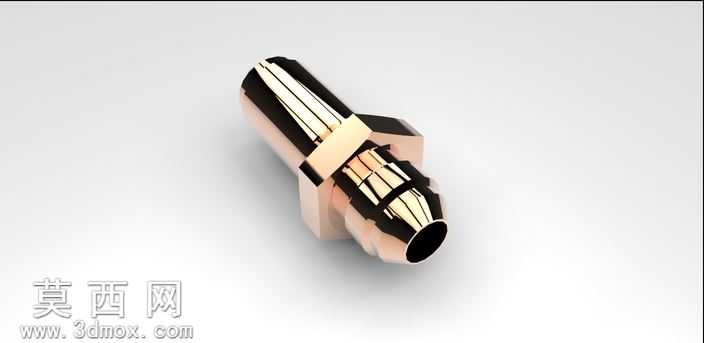

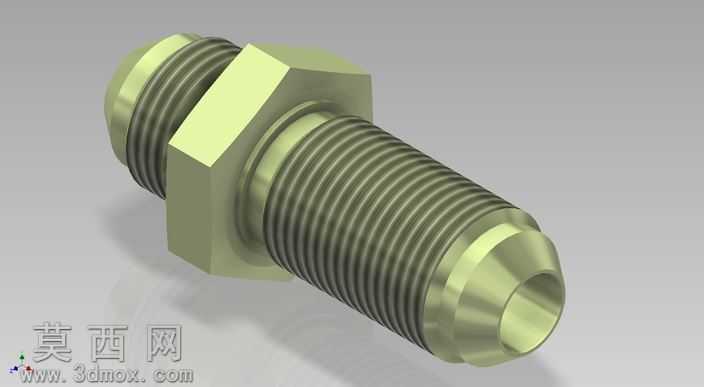

本作品为JIC型舱壁穿板式液压管接头三维建模作品，建模过程严格遵循JIC 37°扩口式液压接头的行业标准尺寸规范，首先通过草图绘制接头两端的扩口密封端轮廓、中部六角扳拧结构轮廓、两段外螺纹的牙型基准轮廓，采用回转特征生成接头的主体基体结构，随后通过螺旋线扫描切除特征生成两端的外螺纹牙型，保证螺纹牙距、牙型角符合通用液压管路连接的标准参数，再通过拉伸切除与倒角特征加工出中部六角扳拧位的六个受力平面，对六角棱边、螺纹起止端、扩口密封锥面做符合工艺要求的圆角与倒角处理，避免应力集中问题。材质渲染阶段采用黄铜金属材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原黄铜接头的金属质感，对螺纹表面做细微的纹理处理，模拟实际机加工后的表面纹理效果，扩口密封锥面适当提高高光反射参数，体现密封面的精加工精度。结构设计上，该接头为穿舱壁安装形式，中部六角结构作为安装限位基准，一端螺纹用于穿过舱壁后配合锁紧螺母完成舱壁固定，两端的37°扩口密封端可适配标准JIC扩口式管套与螺母，实现液压管路在舱壁两侧的连通固定，建模过程中对各段的同轴度、密封锥面角度、螺纹配合尺寸做了参数化约束，可直接调整规格参数适配不同通径的管路需求，整体模型结构完整，细节还原度高，各特征建模逻辑清晰，符合液压管路配件的实际加工与装配逻辑，可用于液压系统管路布局的装配仿真、配件选型展示等场景。
