自行车防滑橡胶握把套三维结构设计

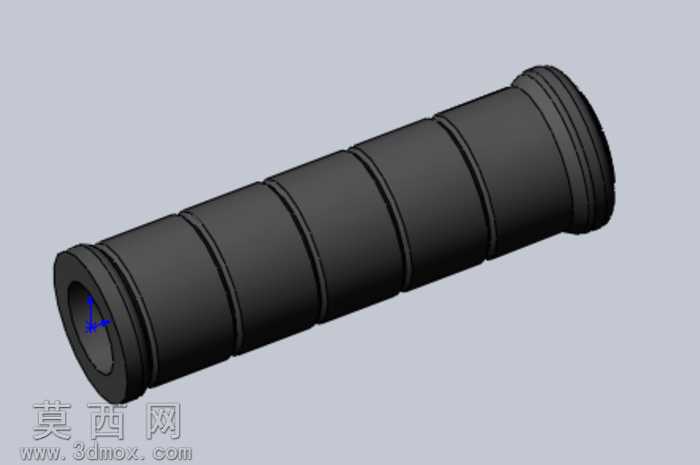

本作品为自行车车把握把套的三维结构设计，建模过程依托主流三维参数化设计软件完成，整体采用回转体基础特征结合阵列、拉伸切除等命令构建，精准还原了握把套的实用结构与外观细节。建模初期先根据自行车车把的标准安装管径确定握把的内孔基准尺寸，保证内孔与金属车把的过盈配合精度，内孔端部设计有阶梯式限位凸缘，可在安装时抵靠车把端面，避免握把使用过程中出现轴向窜动移位。握把主体外表面采用等距分布的环形凸起防滑筋设计，每道防滑筋的高度、圆角半径都经过参数化调试，既保证骑行时手掌与握把接触的摩擦力，避免出汗打滑，又通过合理的筋条间距分散手掌局部压力，提升长时间握持的舒适度。握把两端分别设计有不同结构的端部特征，靠近车把内侧的一端设置加厚的挡边结构，可在骑行时阻挡手掌向车把内侧滑移，外侧端部则做了多层阶梯式收边，既提升握把的外观层次感，又能在安装时起到导向作用，方便将握把顺利套入车把管。材质渲染阶段，针对握把常用的软质橡胶材质进行参数调试，调整材质的漫反射粗糙度、哑光质感与轻微的弹性表面反光效果，还原橡胶握把真实的触感视觉表现，同时对防滑筋的边缘做了微小圆角处理，避免尖锐棱边造成的握持硌手感。整体设计完全贴合实际自行车配件的生产装配逻辑，所有结构尺寸都参考民用自行车的通用配件标准，可直接用于手板制作、开模生产的参考，也可用于自行车整车装配的虚拟样机搭建，帮助设计者验证整车人机握持角度、握把与刹把、变速指拨的装配间隙是否合理。设计过程中充分考虑了握把的实用属性，在保证防滑性能的前提下，通过环形筋的均匀排布降低模具生产的脱模难度，外表面无复杂倒扣结构，适合采用常规橡胶注塑工艺批量生产，内孔的尺寸公差经过参数化校核，保证安装后握把与车把的贴合紧密度，不会出现骑行转动松脱的问题。
