筒体纵缝自动焊接设备结构设计

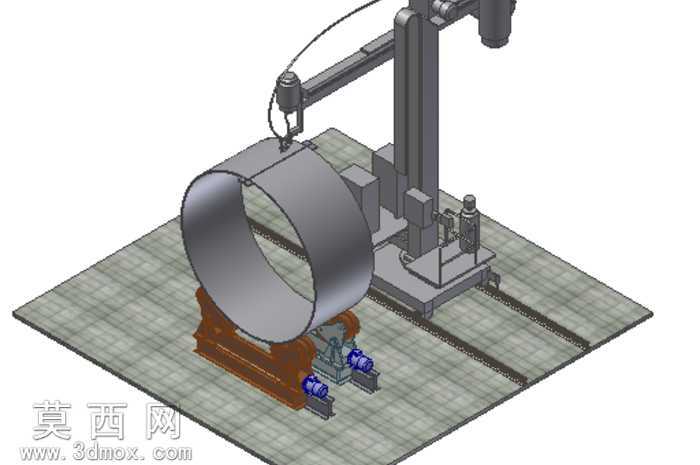

本模型为针对大直径薄壁筒体纵缝焊接工序设计的专用自动化焊接装备，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对各运动部件的装配关系进行了完整约束，确保模型可直接用于工程出图与结构校核。模型整体分为龙门行走机架、焊接执行臂、筒体支撑回转工装、焊接机头调节机构、底座导轨平台五大核心模块，各模块间的连接接口、运动行程均按照实际焊接工艺参数设定。材质渲染阶段，对焊接平台采用铸铁哑光材质表现厚重稳定的基座特性，支撑工装的滚轮与托架采用调质钢金属质感，焊接悬臂部分采用结构钢磨砂材质，焊接机头处的管线采用黑色橡胶材质还原真实走线效果，地面平台做防滑纹理处理提升渲染真实感。结构设计上，底座采用双平行直线导轨布局，保障龙门机架纵向行走的直线度与承载稳定性；焊接悬臂配备多轴调节机构，可实现焊枪的前后、上下、角度微调，适配不同直径筒体的焊缝对位需求；筒体支撑工装采用双侧可调式滚轮架设计，滚轮间距可根据筒体直径灵活调整，配合端部的定位挡块实现筒体的精准装夹，避免焊接过程中筒体窜动影响焊缝质量。设计思路围绕纵缝焊接的工艺痛点展开，针对传统手工焊接大直径筒体纵缝时存在的焊缝成型不均、焊接变形量大、作业效率低的问题，通过机架的匀速行走配合筒体的精准定位，实现纵缝的自动化连续焊接，焊枪位置的微调机构可适配不同板厚的焊接参数调整，支撑滚轮架的可调设计让设备可覆盖一定尺寸范围内的筒体焊接需求，提升设备的通用性。建模过程中对所有运动副添加了合理的限位约束，可直观模拟焊接作业时的机架行走、焊枪调节、筒体装夹的全流程动作，各零部件的结构均考虑了实际加工的工艺性，避免出现无法加工的不合理结构，管线布局也按照实际设备的走线方式进行排布，还原设备的真实外观与结构逻辑。
