多孔柔性焊接工装工作台三维设计

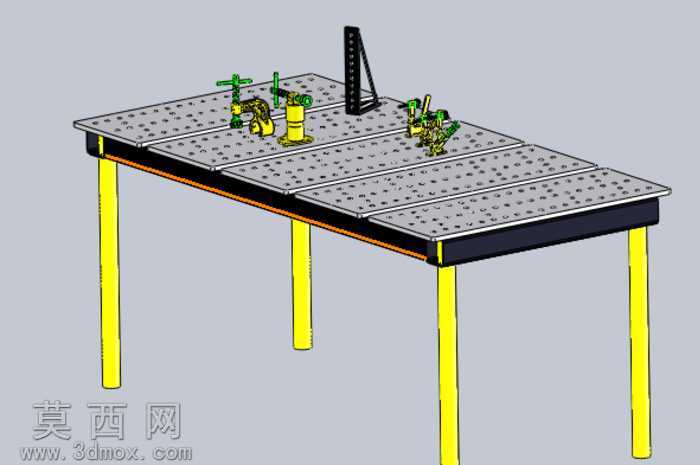

本作品为焊接作业场景设计的柔性工装工作台三维模型，整体采用模块化拼接的设计思路完成建模，在三维建模过程中首先对工作台主体框架进行参数化搭建，台面采用多块带标准阵列孔位的钢板拼接而成，孔位按照统一的孔距规则排布，可适配各类快速装夹组件的安装定位需求，无需额外打孔即可实现不同规格焊接工件的灵活装夹固定。模型的支撑腿采用等截面方柱结构设计，四条主支撑腿均匀分布在台面下方，为整体工作台提供稳定的承重支撑，支撑腿与台面框架之间采用刚性连接结构，可有效抵消焊接作业过程中产生的振动与冲击力，避免装夹定位出现偏移。台面上搭载的各类工装夹具组件均按照实际焊接工装的功能结构进行还原建模，包含可快速锁紧的压紧夹具、角度定位靠尺、立式定位靠山等不同功能的装夹配件，所有夹具均可通过台面孔位实现任意位置的固定与角度调整，能够适配异形工件、框架类工件等多种焊接加工对象的装夹需求。在材质与渲染表现上，台面部分做了金属磨砂钢板的材质质感处理，还原了工装平台耐磨的金属表面特性，支撑腿采用醒目的工业黄涂装材质，既符合工业作业设备的安全标识规范，也能在渲染场景中清晰区分结构部件，各类夹具组件分别做了不同的金属材质区分，比如调节手柄做了防滑包胶的材质表现，锁紧结构做了发黑处理的金属质感，让整体模型的视觉表现更贴近真实的工业设备状态。模型的结构设计充分考虑了焊接工装的实际使用需求，台面的拼接式设计支持根据作业场景拓展工作台的整体尺寸，孔位的标准化设计也兼容市面上主流的柔性焊接工装配件，整体结构无冗余设计，所有部件的连接关系、装配逻辑都完全符合实际工装设备的生产制造逻辑，可作为焊接工装设计、车间工位布局规划的三维参考素材，能够直观展现柔性焊接工作台的功能结构与装夹逻辑。
