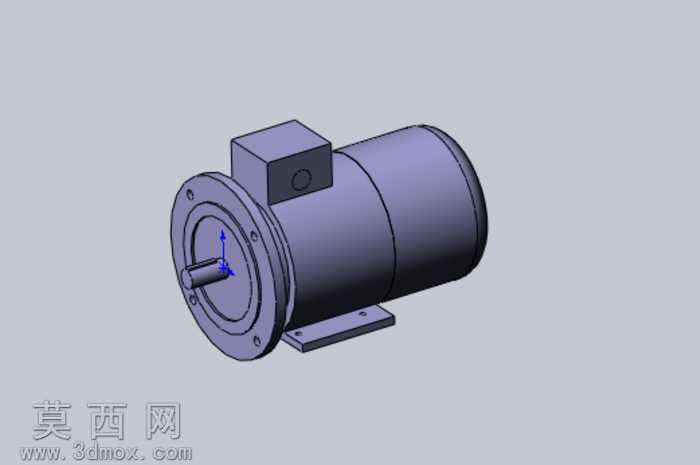

卧式法兰安装工业电动马达三维设计作品

本作品为工业常用卧式法兰安装电动马达的三维建模成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成电机主体圆柱形机壳轮廓，精准还原机壳的壁厚、端部止口等细节尺寸，随后通过拉伸凸台与切除特征完成前端法兰安装盘的结构制作，法兰盘上的安装孔采用圆周阵列方式排布，严格匹配通用工业电机的安装孔位标准，保证模型可直接用于装配场景的适配校验。机壳顶部的接线盒结构采用独立特征组构建，还原接线盒的方形腔体、盒盖配合面以及侧面的线缆引出预留结构，底部的卧式安装脚座通过拉伸与圆角特征制作，脚座上的长条形安装孔采用对称切除方式生成，兼顾实际安装时的位置调整需求。输出轴部分采用阶梯轴结构建模，还原轴伸端的配合轴径、键槽结构，轴端添加倒角特征符合实际加工工艺要求。材质渲染阶段，为机壳、法兰盘、安装脚座赋予深灰色铸铁哑光材质，还原工业电机铸件的表面质感，输出轴赋予银灰色金属抛光材质，接线盒表面添加细微的颗粒质感模拟喷塑漆面效果，整体渲染光影采用柔和的工业产品展示光效，突出各部分结构的轮廓边界与装配关系。建模过程中严格遵循电动马达的实际结构逻辑，将定子腔体、转子安装空间、端盖配合位等内部装配预留空间通过特征压缩与显示控制做了分层处理，既保证外观展示的完整性，也预留了内部结构深化设计的接口，模型各特征之间添加了完整的几何约束与尺寸关联，修改关键参数即可快速适配不同功率、不同安装尺寸的同类型电机建模需求，可用于机械装配场景的动力部件排布、设备整体方案展示、工业教学演示等多种场景，结构比例完全参照通用工业电机的实际尺寸比例制作，无结构失真、比例失调问题，各安装配合面的形位公差在建模时做了对应约束，保证虚拟装配时的配合精度符合实际工业应用要求。
