辐条式直齿圆柱金属传动齿轮设计

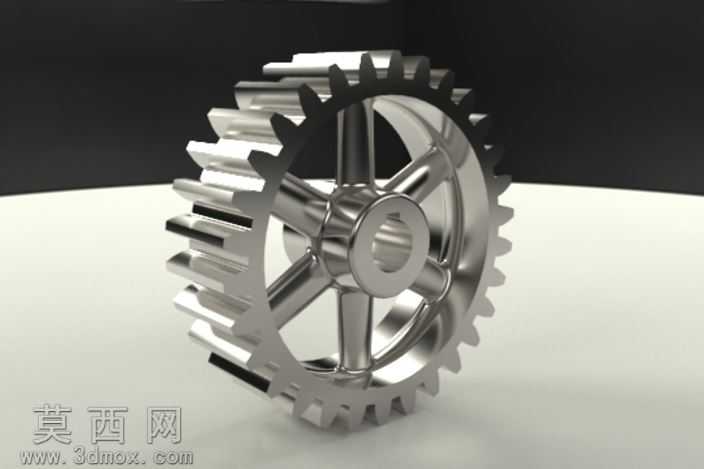

本作品为辐条式直齿圆柱传动齿轮的三维设计成果，建模阶段严格遵循机械设计标准中直齿圆柱齿轮的参数规范，以齿数30、模数11的设计参数为基准，先通过齿廓渐开线方程精准绘制单个轮齿的截面轮廓，保证齿形压力角、齿顶高、齿根高的参数完全符合传动啮合要求，再通过圆周阵列完成全部轮齿的排布，确保齿距均匀、啮合间隙处于合理区间。齿轮主体采用辐条式轻量化结构设计，在轮毂与轮缘之间设置五根均匀分布的辐条，在保证整体结构强度、满足传动扭矩承载要求的前提下，有效降低了零件自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。中心位置设计有标准安装轴孔，可与对应直径的传动轴实现精准配合，轴孔与轮毂、辐条、轮缘之间的过渡位置均做了圆角处理，避免应力集中导致的零件失效问题。材质与渲染阶段，模型赋予抛光金属钢材质，通过调整材质的反射率、粗糙度参数，还原金属零件经过精加工后的金属光泽与表面质感，渲染时采用柔和的影棚布光方案，多角度展现轮齿的加工质感、辐条的结构线条以及整体零件的金属质感，清晰呈现齿轮的结构细节。设计过程中充分考量齿轮的实际应用场景，针对中等载荷的机械传动工况优化结构厚度，轮缘厚度、辐条截面尺寸、轮毂厚度均经过受力校核，确保零件在额定传动载荷下不会出现结构变形，同时兼顾加工工艺性，所有结构均符合常规金属切削加工的工艺要求，无难以加工的倒扣、薄壁等不合理结构，可直接用于机械传动系统的设计选型、运动仿真以及工程出图参考，能够帮助设计人员快速完成传动机构的方案搭建，验证齿轮啮合传动的运动逻辑，缩短机械产品的开发周期。
