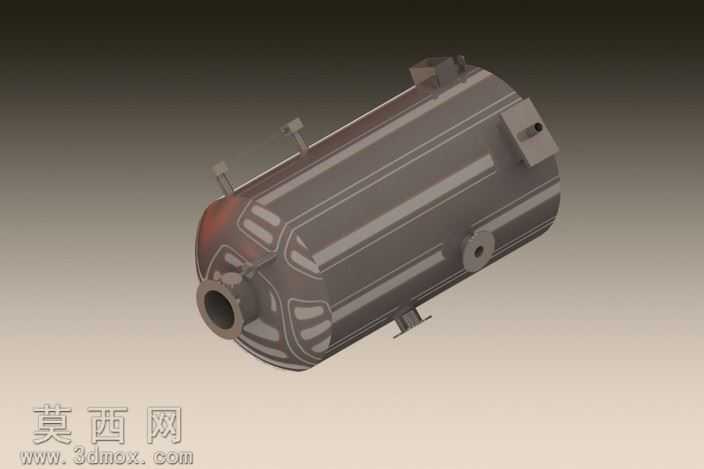

卧式承压锅炉工业设备三维设计模型

本模型为卧式承压锅炉的三维数字化设计成果，建模阶段采用自顶向下的设计思路，首先依据锅炉承压运行的核心功能需求，确定卧式圆柱形罐体的主体基准，以中心轴线为全局定位参考，依次搭建封头、筒体、接口、支座等核心结构的参数化骨架，确保各部件的装配关系完全匹配实际工业锅炉的安装与运行逻辑。建模过程中对筒体部分采用等壁厚抽壳特征构建，严格还原承压壳体的均匀壁厚设计，两端封头采用标准椭圆形回转特征生成，与筒体的衔接处做平滑过渡处理，避免应力集中的结构缺陷。模型上的各类接口均按照功能区分做精细化还原：端部的大口径介质进出口做了法兰连接结构的细节刻画，筒身分布的液位检测口、压力检测口、排污口等附属接口，均保留了接口凸台、连接螺纹段的结构特征，同时还原了筒身外部的加强筋布局，沿筒体轴向与环向分布的加强结构完全贴合承压设备的强度设计要求，底部的鞍式支座做了安装孔位、支撑弧度的细节还原，确保模型可直接用于后续的结构强度仿真、装配干涉校验工作。材质渲染阶段，针对锅炉主体的金属承压壳体，赋予哑光深灰色金属材质，调整材质的粗糙度与金属度参数，还原工业锅炉碳钢外壳经防锈处理后的真实质感，对接口法兰的密封面做局部高光处理，区分加工面与非加工面的视觉差异，支座部分赋予略深的金属漆材质，与主体形成视觉层次区分，场景采用柔和的渐变环境光，避免生硬阴影遮挡结构细节，多角度展示时可清晰呈现筒身的管线布局、接口位置与加强结构分布。设计过程中充分考虑锅炉的实际生产工艺，所有转角处均设置了符合焊接工艺要求的圆角过渡，避免尖锐结构带来的加工难度与应力隐患，各部件的参数均可直接编辑调整，可根据不同的容积需求、压力等级快速修改筒体长度、壁厚、接口规格等参数，大幅提升同类型锅炉产品的设计迭代效率，模型结构完整无碎面、无几何错误，可直接导入各类CAE仿真软件开展热力场分析、承压强度校核等后续工程应用。
