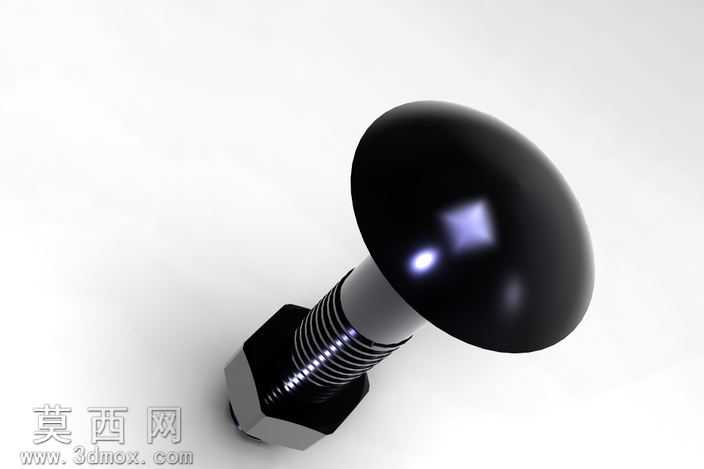

ISO8677标准M5x30马车螺栓带螺母组件

本模型为符合ISO8677标准的M5x30规格马车螺栓与六角螺母配套连接组件，建模过程严格遵循标准件的尺寸规范，在三维建模软件中首先通过草图绘制马车螺栓的半圆头截面轮廓，利用旋转凸台特征生成螺栓头部的光滑圆弧曲面，保证头部的圆度与表面过渡顺滑无棱角。随后绘制螺栓杆部的截面，通过拉伸特征生成公称直径5mm、有效长度30mm的杆身结构，其中靠近头部的方颈部分单独通过拉伸切除与拉伸凸台组合特征制作，精准还原马车螺栓特有的方颈防转结构，该结构可在安装时嵌入被连接件的预制方孔内，避免拧紧螺母时螺栓随螺母同步转动。螺纹部分采用软件的螺旋线扫描切除特征制作，还原标准公制粗牙螺纹的牙型轮廓与螺距参数，保证螺纹的啮合精度。配套的六角螺母通过六边形草图拉伸生成基体，再通过旋转切除与螺纹扫描特征制作内螺纹结构，螺母的对边尺寸、厚度均严格匹配M5规格螺母的标准参数。材质与渲染方面，螺栓与螺母均赋予金属镀锌材质，调整材质的粗糙度、金属度参数模拟镀锌紧固件的哑光银白金属质感，杆身部分的绿色区域为模拟实际产品的色标镀层区分效果，通过分区域赋予材质实现不同外观表现。模型整体装配关系准确，螺母与螺栓螺纹部分完全同轴，配合间隙符合标准件的装配公差要求，可直接用于机械装配的干涉检查、工装夹具设计参考、产品装配演示等场景。设计过程中优先保证标准尺寸的准确性，所有特征均采用参数化建模方式，关键尺寸可通过参数表直接修改适配其他规格的同类型马车螺栓组件，模型的曲面质量经过检查无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的装配调用、工程图生成或仿真分析使用，完整还原了马车螺栓组件的结构特点与功能特征，清晰展现了半圆头、方颈、螺纹杆身、六角螺母各部分的结构形态与配合关系。
