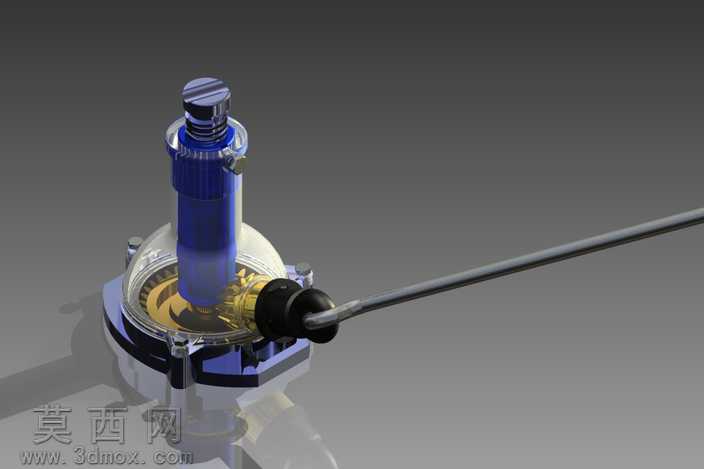

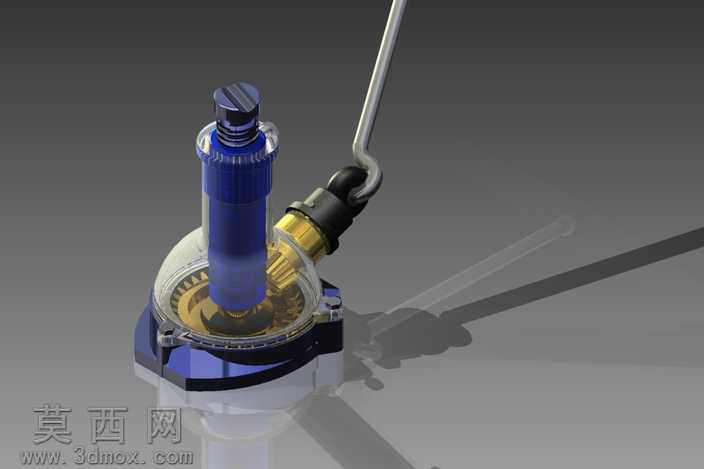

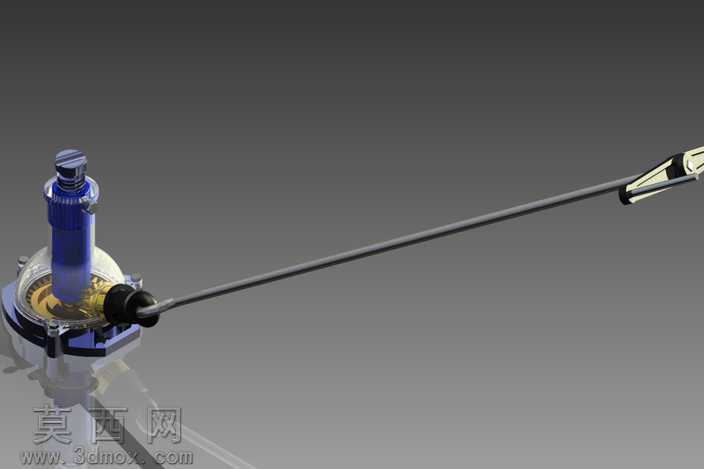

带齿轮传动结构的螺旋千斤顶三维设计

本作品为螺旋千斤顶的三维建模设计，建模过程中首先梳理螺旋千斤顶的核心顶升逻辑，以螺旋副传动搭配齿轮组啮合作为核心动力传递路径，先完成核心承重螺杆的参数化建模，严格按照梯形螺纹的标准牙型、螺距、公称直径参数绘制螺纹轮廓，通过螺旋扫描特征生成完整的啮合螺纹结构，保证螺杆与螺母套的配合精度符合机械设计规范。随后完成齿轮组的建模，按照传动比匹配齿轮的模数、齿数、压力角参数，通过拉伸、阵列特征生成轮齿结构，同时校验齿轮啮合的中心距，确保齿轮与螺杆驱动端的配合无干涉，能够顺畅传递摇杆输入的扭矩。摇杆部分采用长杆加防滑握柄的结构设计，握柄处做曲面圆角过渡处理，还原实际操作的握持手感，杆身与齿轮驱动端的连接部位做卡位结构设计，保证扭矩传递过程中不会出现滑脱。底座部分采用加厚圆盘结构，建模时做底部防滑纹理的细节处理，同时在底座与螺母套的连接位置做加强筋结构设计，提升整体承重时的结构稳定性。上部的顶升托块做内凹弧面设计，适配被顶升物件的接触面，避免顶升过程中出现滑脱偏移。材质渲染阶段，承重螺杆、齿轮等受力部件赋予金属合金钢材质，调整金属粗糙度、反光度参数还原金属加工后的哑光金属质感，摇杆握柄赋予防滑橡胶材质，添加细微的颗粒纹理提升真实感，底座与外壳部分赋予铸铁材质，做轻微的做旧质感处理还原工业设备的实际外观效果。建模过程中逐一校验各部件的装配关系，针对齿轮啮合的传动配合做运动仿真校验，排查部件间的运动干涉问题，调整齿轮啮合间隙与螺纹配合间隙，保证摇杆转动时能够顺畅带动齿轮组转动，进而驱动螺杆旋转完成顶升动作，整体结构完全还原手动螺旋千斤顶的实际工作原理，各部件的尺寸比例符合手动起重工具的设计规范，可用于机械原理演示、结构参考等场景。
