内六角圆柱头章螺丝三维建模设计

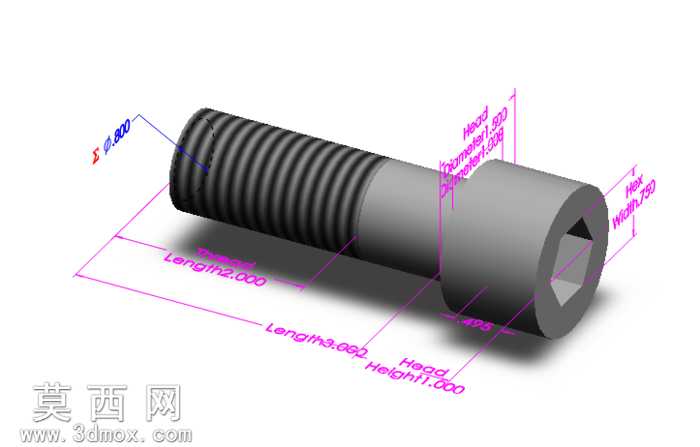

本模型为内六角圆柱头章螺丝的三维参数化建模成果，建模过程严格遵循机械紧固件的设计规范，首先通过草图绘制确定螺丝各部分的基准轮廓：先绘制圆柱头的外圆截面与内六角驱动孔的正六边形轮廓，添加几何约束保证内六角与圆柱头的同轴度，再绘制螺杆部分的圆形截面，明确头部与螺杆的衔接位置尺寸。建模阶段采用拉伸凸台命令分别生成圆柱头主体与螺杆基体，针对螺杆部分的外螺纹结构，采用螺旋线配合扫描切除的方式完成牙型构建，精准还原螺纹的牙距、牙型角等关键参数，保证螺纹特征符合通用紧固件的啮合标准；内六角驱动孔通过拉伸切除命令生成，严格控制孔的深度与对边尺寸，确保与标准内六角扳手的配合公差合理。模型完成基础特征构建后，对头部与螺杆的衔接处添加圆角过渡特征，避免应力集中问题，还原实际零件的工艺倒角细节。材质渲染阶段，为模型赋予合金钢材质，调整金属材质的粗糙度、反光度参数，模拟高强度紧固件的金属质感，同时添加工程标注图层，将头部直径、头部高度、螺杆公称直径、螺纹长度、螺杆总长度、内六角对边宽度等关键尺寸以紫色标注线清晰呈现，标注样式符合机械制图的规范要求，直观展示各部分的尺寸参数。设计过程中充分考虑该类螺丝的实际应用场景，保证各结构尺寸的比例协调，既满足三维展示的直观性，也可用于机械装配的虚拟验证、紧固件选型参考以及相关教学演示场景，模型的特征树逻辑清晰，各参数可根据实际需求进行调整修改，具备良好的可编辑性，能够适配不同规格内六角圆柱头螺丝的快速衍生设计。
