精密密封衬套配套金属环组件结构设计

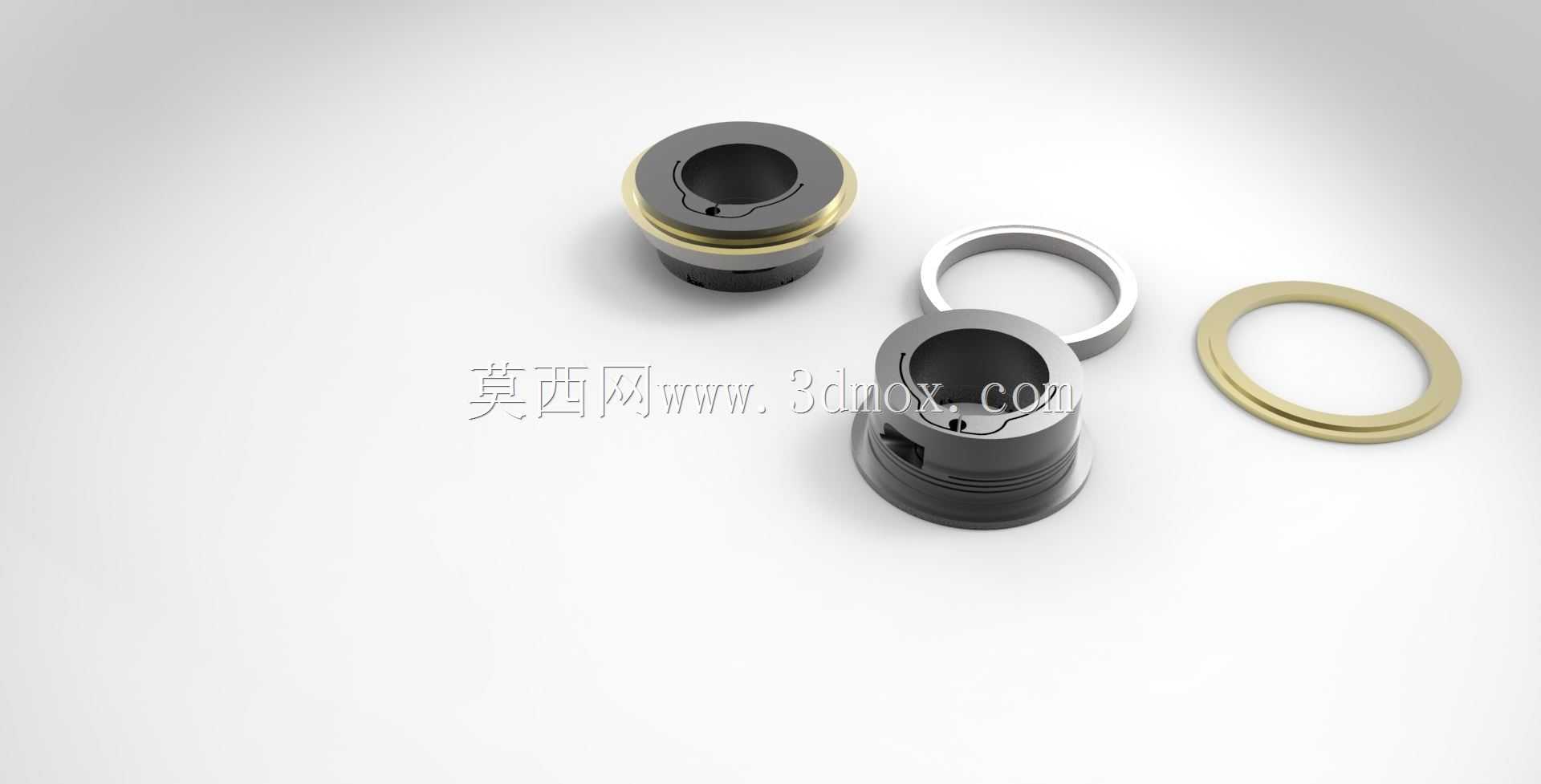

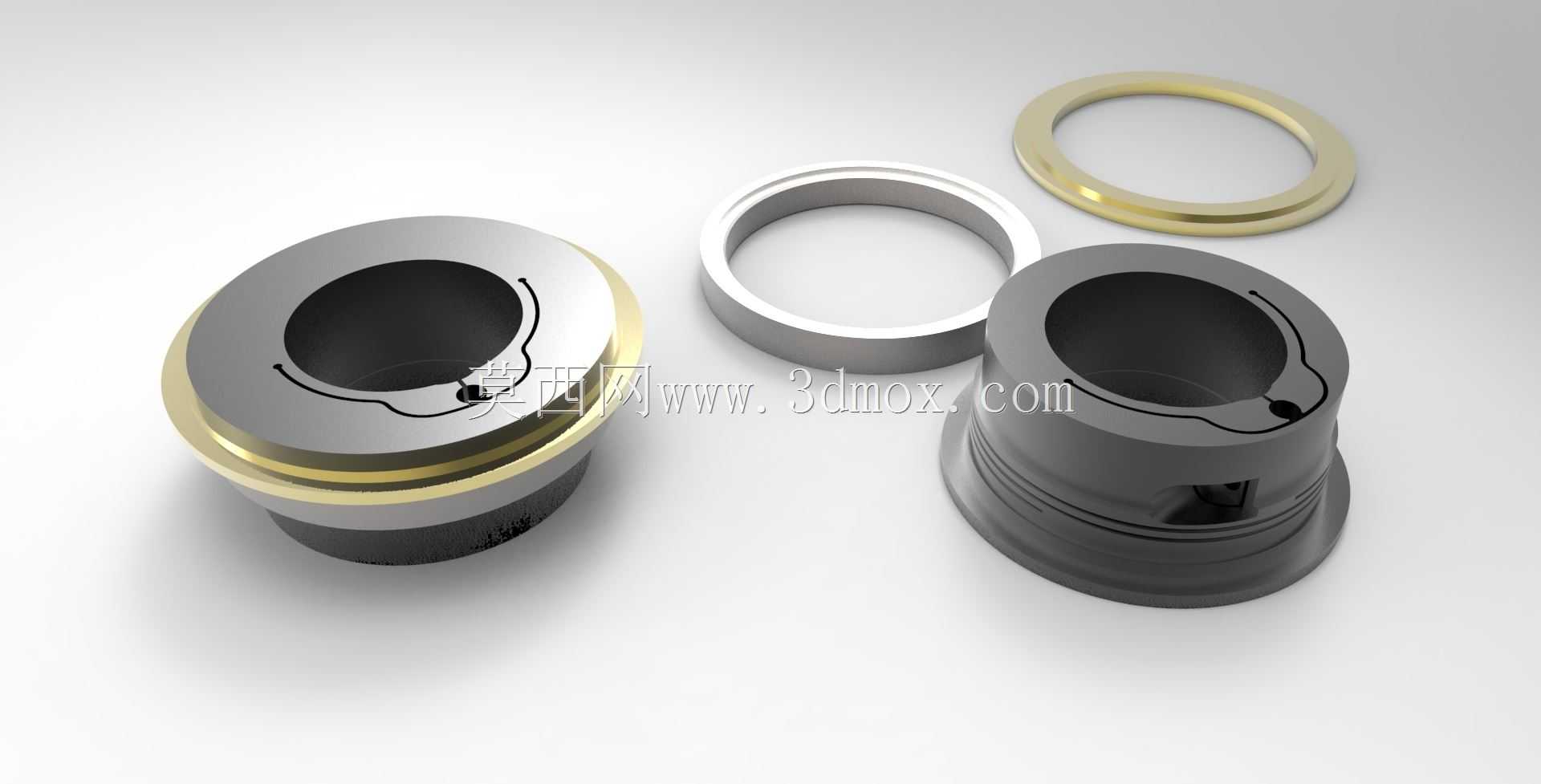

这套组件常见于流体输送管路、旋转轴端密封工位，也可在高压工况的阀组装配、泵体端部密封结构中见到，核心作用是填补配合间隙、阻隔介质渗漏，同时承受轴件运转带来的小幅径向窜动与端面磨损。整套零件包含两个带异形卡槽的衬套主体，以及两个不同材质的配套挡环，其中衬套主体的内壁做了阶梯通孔设计，靠近安装端面的位置开有异形定位卡槽，卡槽的轮廓并非规则圆弧，而是带有定位凹点的非对称结构，安装时可与轴件上的定位凸点完全嵌合，避免衬套随轴运转时出现周向打滑，保证密封位的相对位置始终稳定。衬套外壁靠近端面处做了多层环形台阶，台阶的宽度与深度经过公差匹配，刚好可以嵌入配套的金属挡环，其中金色挡环为硬质耐磨合金材质，表面做了抛光处理，安装在衬套与设备腔体的接触端面，主要承担端面耐磨与静密封作用，银色挡环为调质不锈钢材质，过盈嵌装在衬套中部的环形槽内，用于限制衬套的轴向窜动，同时分隔腔体内部的不同压力区间。从安装边界来看，衬套主体的最大外径适配常规的30-50mm区间安装孔位，总高度控制在对应腔体的密封槽深度范围内，安装时无需额外加工避让位，可直接替换同规格的老旧密封衬套组件。设计过程中优先考虑了工况适配性，衬套主体的外圆做了细微的锥度过渡，压装入腔体时可逐步涨紧配合面，避免硬压导致的衬套变形，内壁的通孔在靠近非安装端做了扩孔处理，可减少轴件高速运转时与衬套内壁的接触面积，降低摩擦生热的概率，延长整套密封组件的使用寿命。两个挡环的端面均做了倒角处理，安装时可顺利导入衬套的环形槽内，不会出现卡滞、刮伤配合面的问题，挡环的厚度与槽深保持0.02mm的过盈量，装配后不会出现松脱移位的情况。在实际设备运维中，这类组件的更换频率较高，建模时严格还原了各零件的配合公差与异形卡槽轮廓，可直接用于装配干涉校验、加工工艺编制，也可作为同类型密封结构设计的参考样件，帮助设计人员快速调整尺寸参数适配不同的工况压力、轴径尺寸需求。
