精密机械传动连接金属组件结构设计

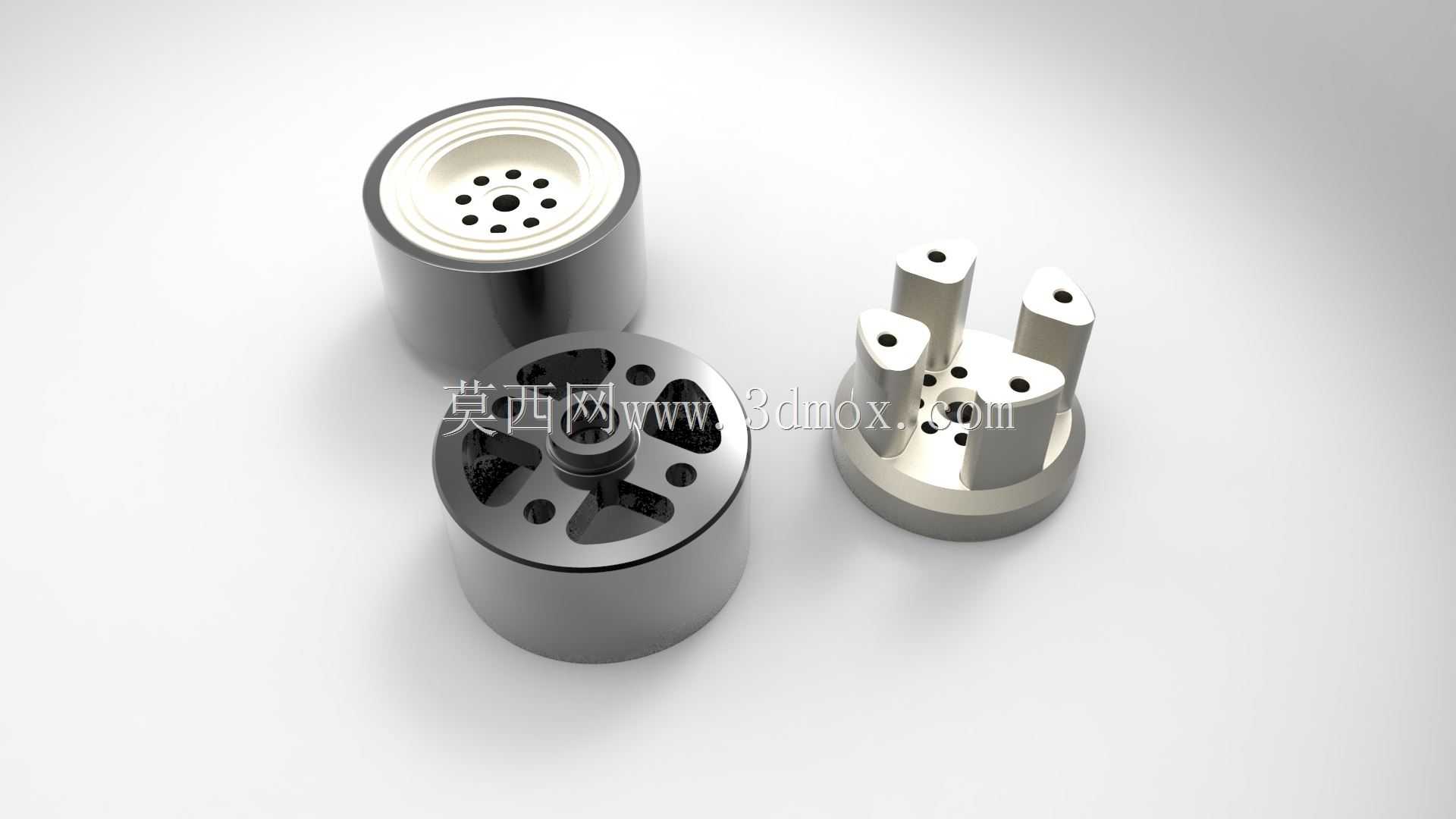

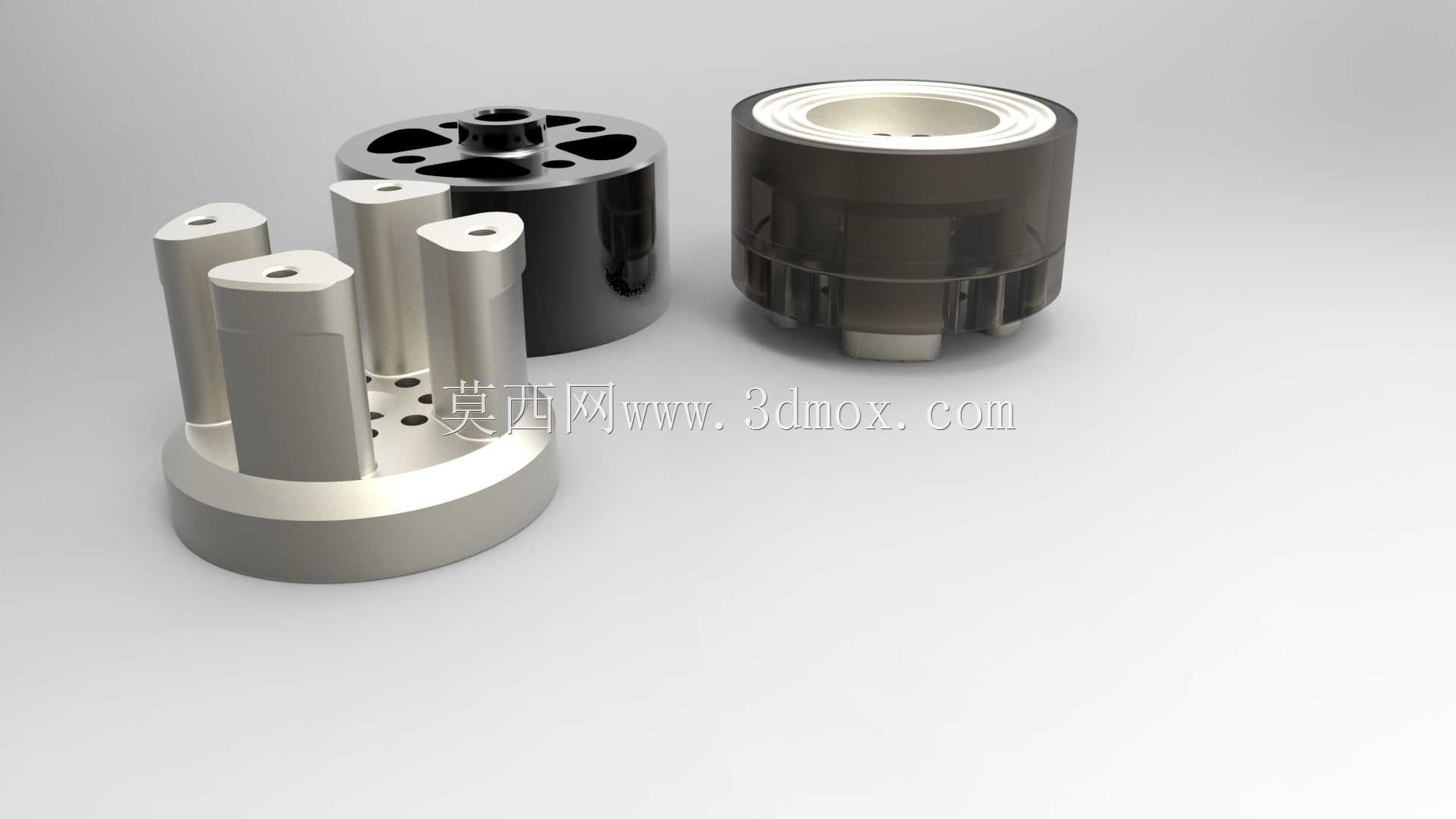

这类金属组件多用于精密传动链路的连接与定位环节，常见于自动化装配工位的执行端、小型动力传输模组的衔接部位，承担扭矩传递、轴向定位、多部件对接的核心作用，在小型精密设备、检测仪器、轻工自动化生产线中都有广泛的适配场景。从结构设计逻辑来看，三个不同构型的零件分别对应不同的功能需求：带多孔端面的筒状零件，端面均匀分布的小孔用于流体介质的均匀导通或者紧固件的周向固定，内部的阶梯孔结构适配不同直径的轴类零件穿接，外圆柱面做了高光洁度处理，可直接与配套的轴承内圈或者导向套配合，减少运行过程中的摩擦损耗。带辐条式镂空结构的轮状零件，镂空设计在保证整体结构强度的前提下有效降低了零件自重，中心的带螺纹凸台用于和动力输出轴锁紧固定，周向的镂空槽可作为传动销的安装位，也能在运行过程中带走部分摩擦产生的热量，避免局部温升过高影响配合精度。带多凸台定位柱的块状零件，三个不同朝向的凸台上均开设有定位销孔与紧固螺纹孔，可同时对接三个不同方向的连接件，实现多维度的部件集成固定，底部的圆盘基座可直接安装在设备安装板上，基座与凸台之间的过渡圆角做了应力释放处理，避免长期受交变载荷出现应力开裂问题。从安装边界来看，这类零件的配合面均采用IT6级加工精度，端面与轴线的垂直度公差控制在0.02mm以内，安装时需保证配合面无毛刺、无磕碰伤，筒状零件的轴向安装预留间隙需控制在0.1-0.3mm之间，避免热胀冷缩导致的卡滞；轮状零件安装时需做动平衡校正，剩余不平衡量需满足G2.5级精度要求，避免高速运转时产生振动；块状定位零件安装时需保证三个凸台的位置度误差不超过0.03mm，确保对接部件的同轴度与位置精度符合装配要求。这类零件的材质多选用40Cr调质处理，表面做镀硬铬处理提升耐磨性能，部分有防腐需求的场景也可选用304不锈钢材质加工，实际选型时可根据设备的负载大小、运行转速、工作环境介质调整材质与表面处理工艺，确保零件的使用寿命与运行稳定性。
