卡通形象造型创意冰淇淋容器结构设计

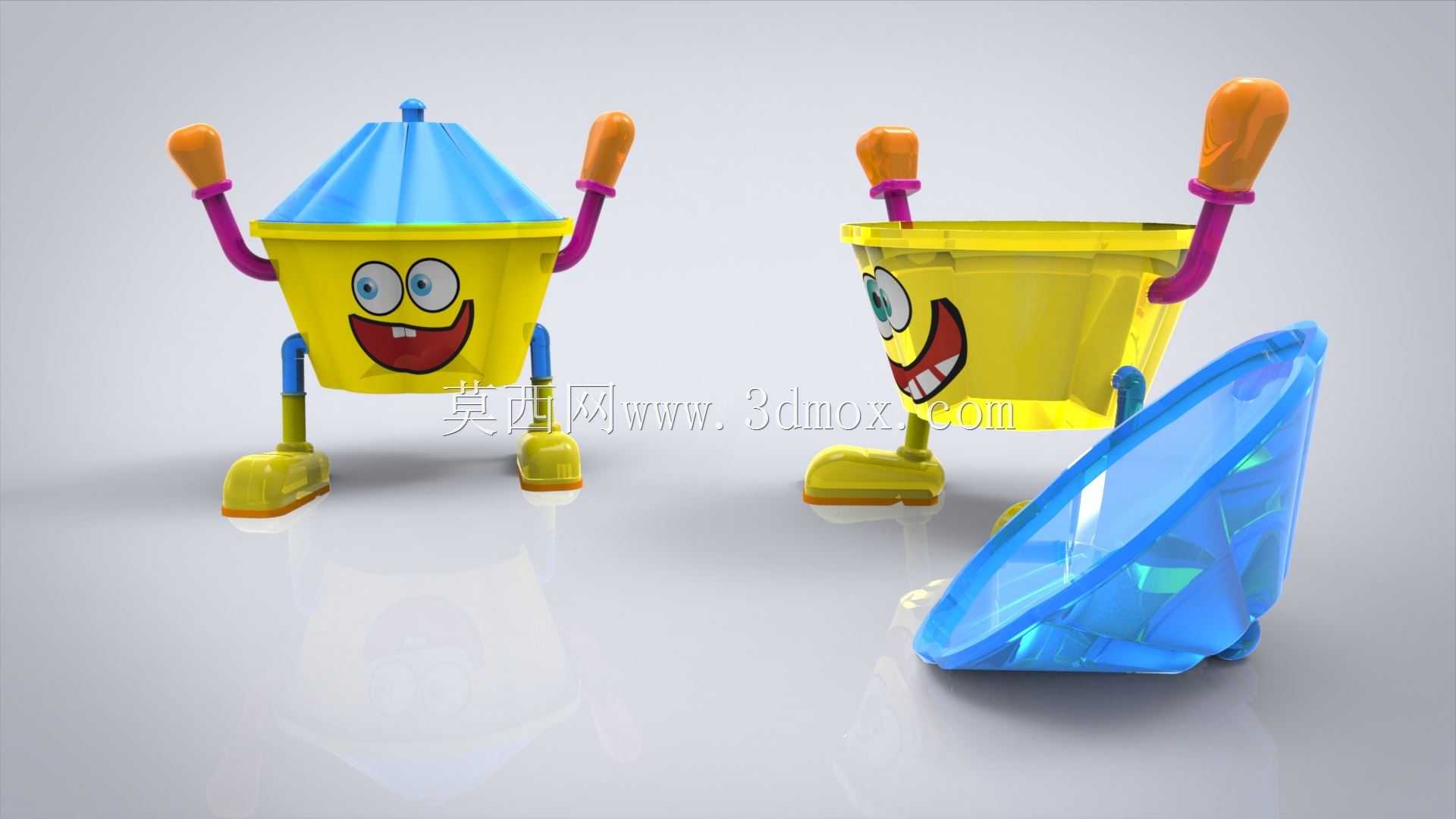

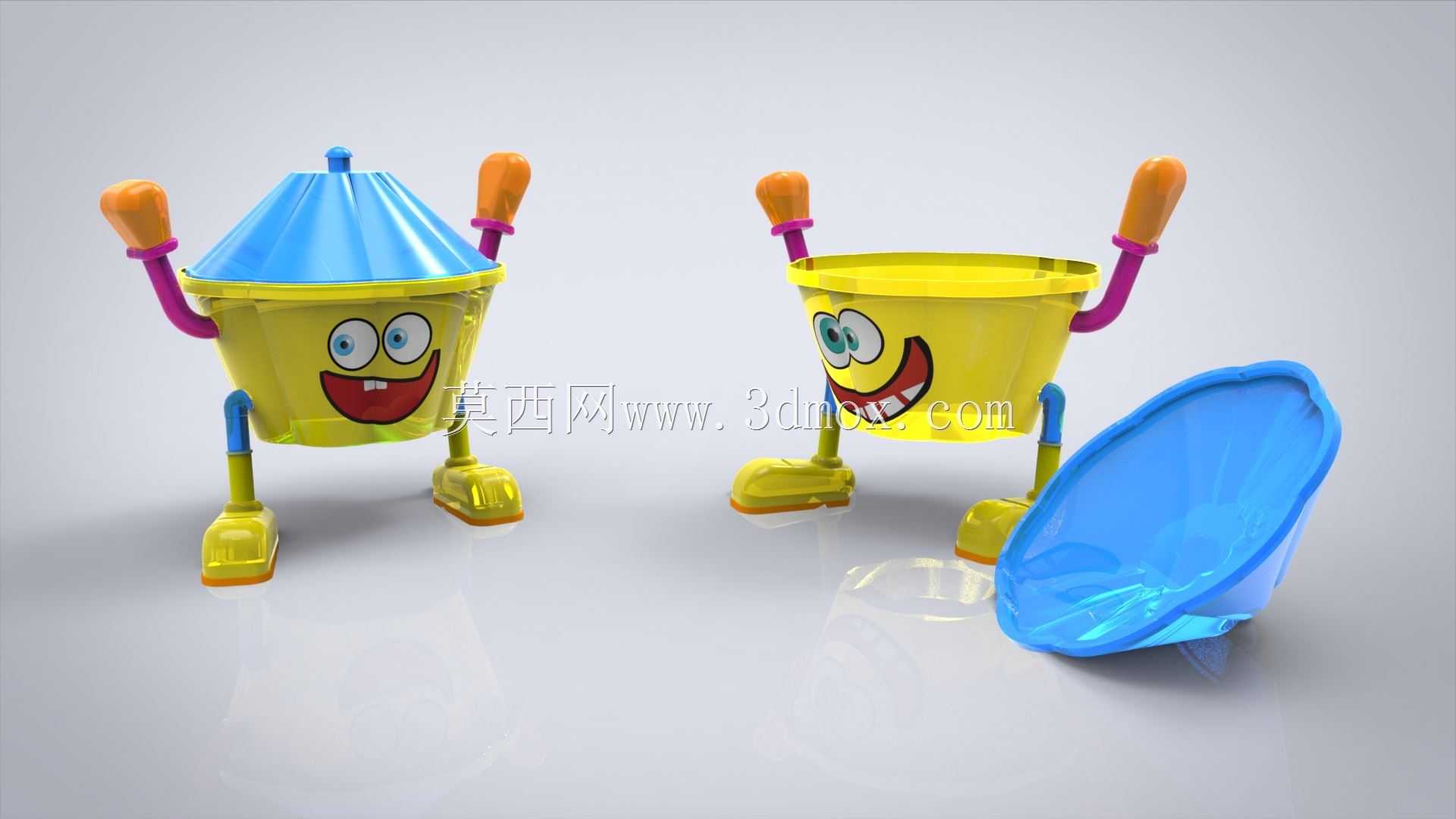

这款创意造型的冰淇淋容器，主要面向线下冷饮门店、主题乐园餐饮区、亲子互动餐厅等场景使用，区别于常规直筒型冷饮杯，通过拟人化卡通形象的外观设计，能够在盛放冰淇淋、冰沙、果切等冷食的同时，强化消费场景的趣味性，尤其适配儿童客群的消费偏好，也可作为主题活动的周边衍生容器使用。从结构设计层面来看，整体采用分体式结构，杯身主体为上宽下窄的类方台腔体，内部容积可满足单份常规份量冰淇淋的盛放需求，杯壁做了均匀的壁厚处理，避免注塑成型时出现缩痕、翘曲等缺陷，同时保证手持时的结构强度，不会因冷食导致的温度差出现形变。杯盖部分采用与杯身上沿匹配的卡扣式结构，闭合后可与杯身形成稳定配合，既能够避免内部冷食洒落，也还原了卡通形象的头部造型特征，盖顶设置的小型凸台可作为开盖施力点，也可叠放时起到定位作用。两侧的手臂结构与杯身采用嵌装配合，手臂部分做了双色分段设计，上部为握持段，采用符合人体工学的圆弧造型，手持时不会出现硌手的问题，下部支撑腿结构与杯身底部连接，将杯体抬离放置面一定距离，既能够避免杯壁低温直接接触桌面产生冷凝水打湿台面，也让整体造型更具立体感，放置时的支撑稳定性也得到提升，不会因重心偏移出现倾倒。配套的透明勺具采用与整体风格匹配的流线型造型，勺头弧度适配杯体内壁的曲面，可轻松刮取杯底残留的冷食，勺柄长度适配杯身高度，放置时可搭在杯沿不会滑入杯内。设计过程中重点考虑了注塑成型的工艺可行性，所有转角位置都做了圆角过渡，避免应力集中，同时拔模角度控制在合理区间，保证开模时不会出现粘模、拉伤的问题，各部件的配合公差经过反复校核，既保证组装时的顺畅度，也不会出现配合过松容易脱落的问题。整体外形尺寸适配常规冷饮操作台的杯架放置空间，安装边界满足自动冰淇淋灌装机的出料工位尺寸要求，可适配门店常规的冷饮制作流程，不需要额外调整现有设备参数即可直接投入使用，杯身外表面预留的平整区域也可印制品牌标识，满足不同商户的定制化需求。
