透明储物罐卡扣式密封锁紧组件结构

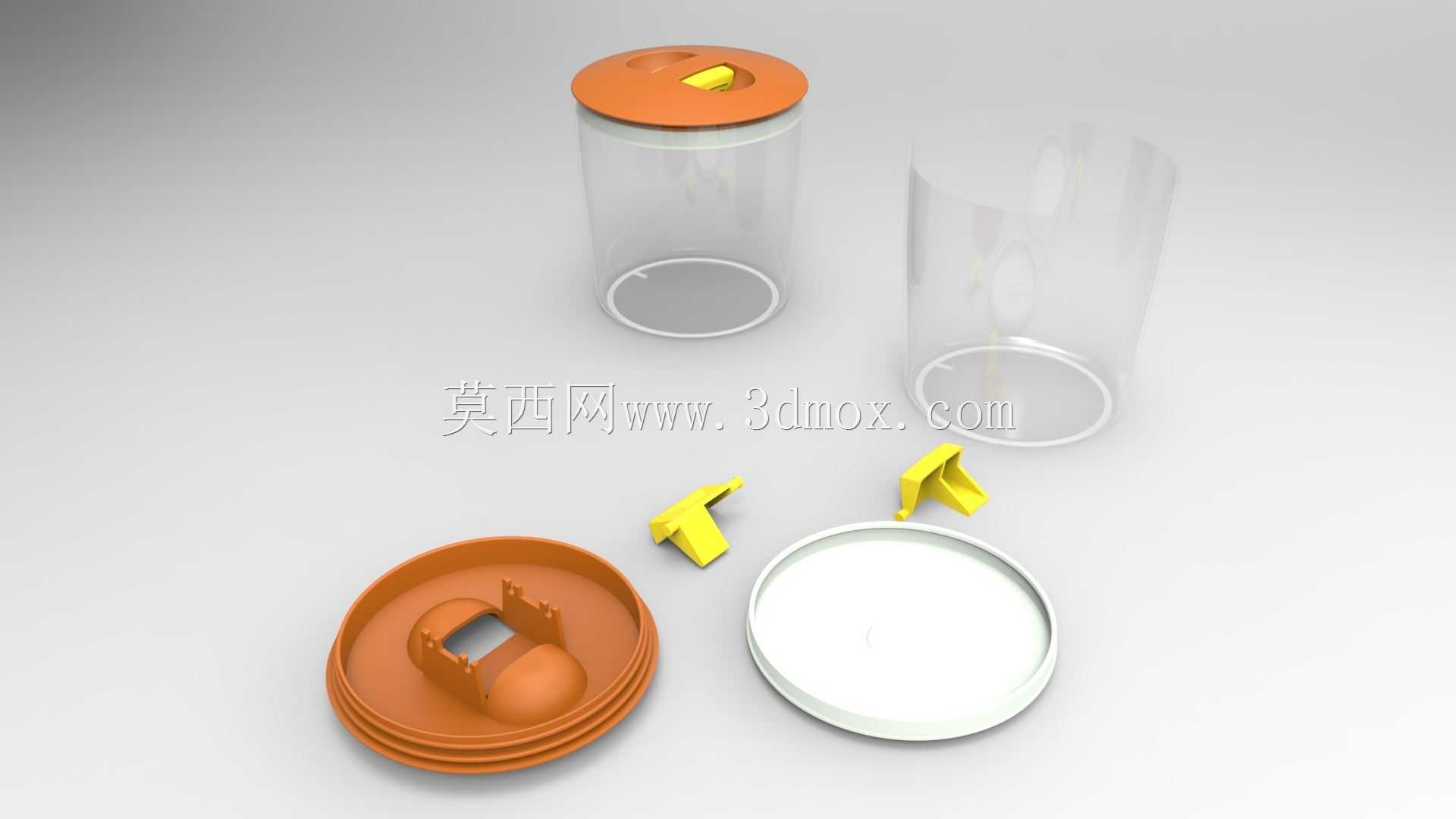

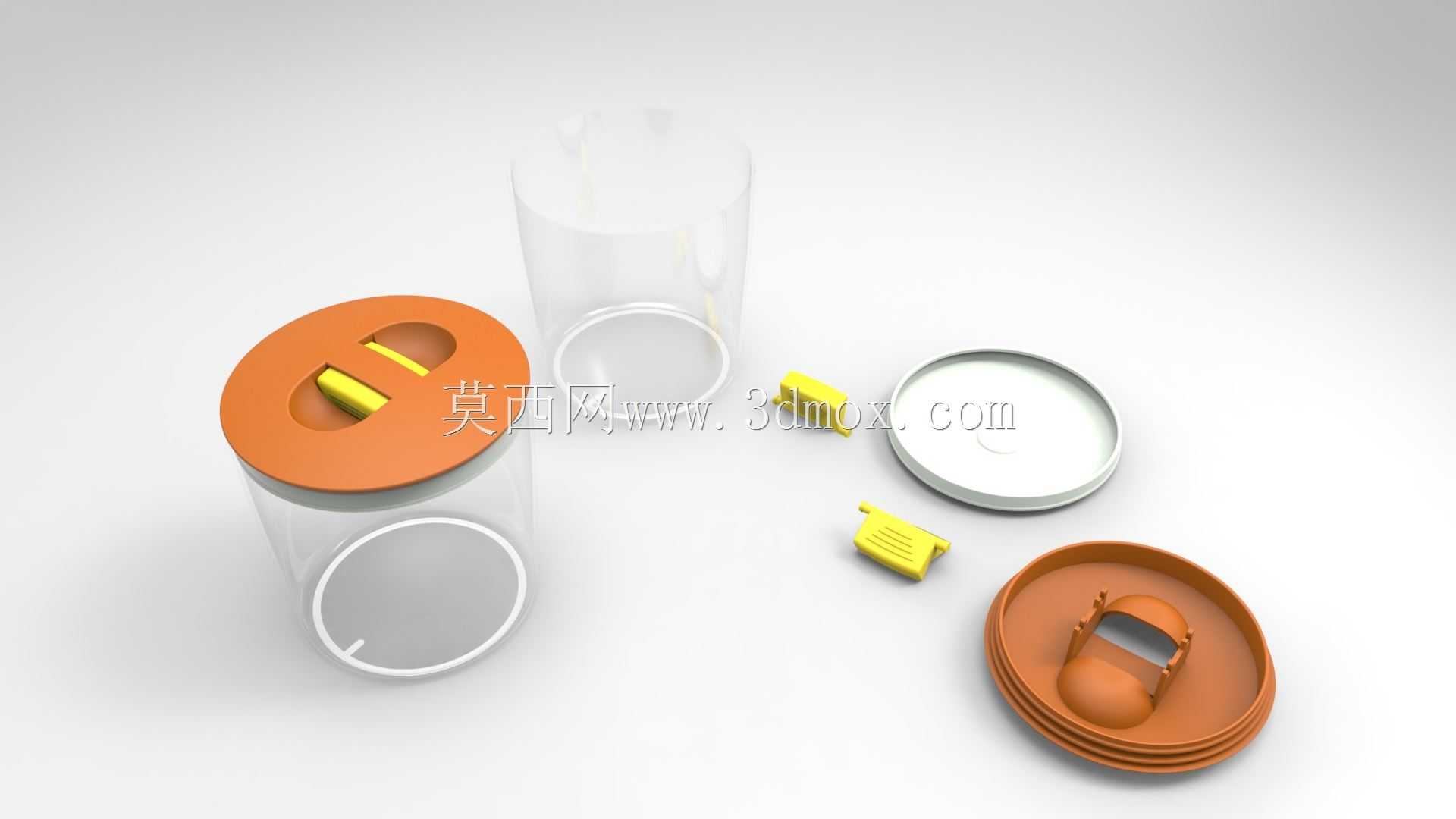

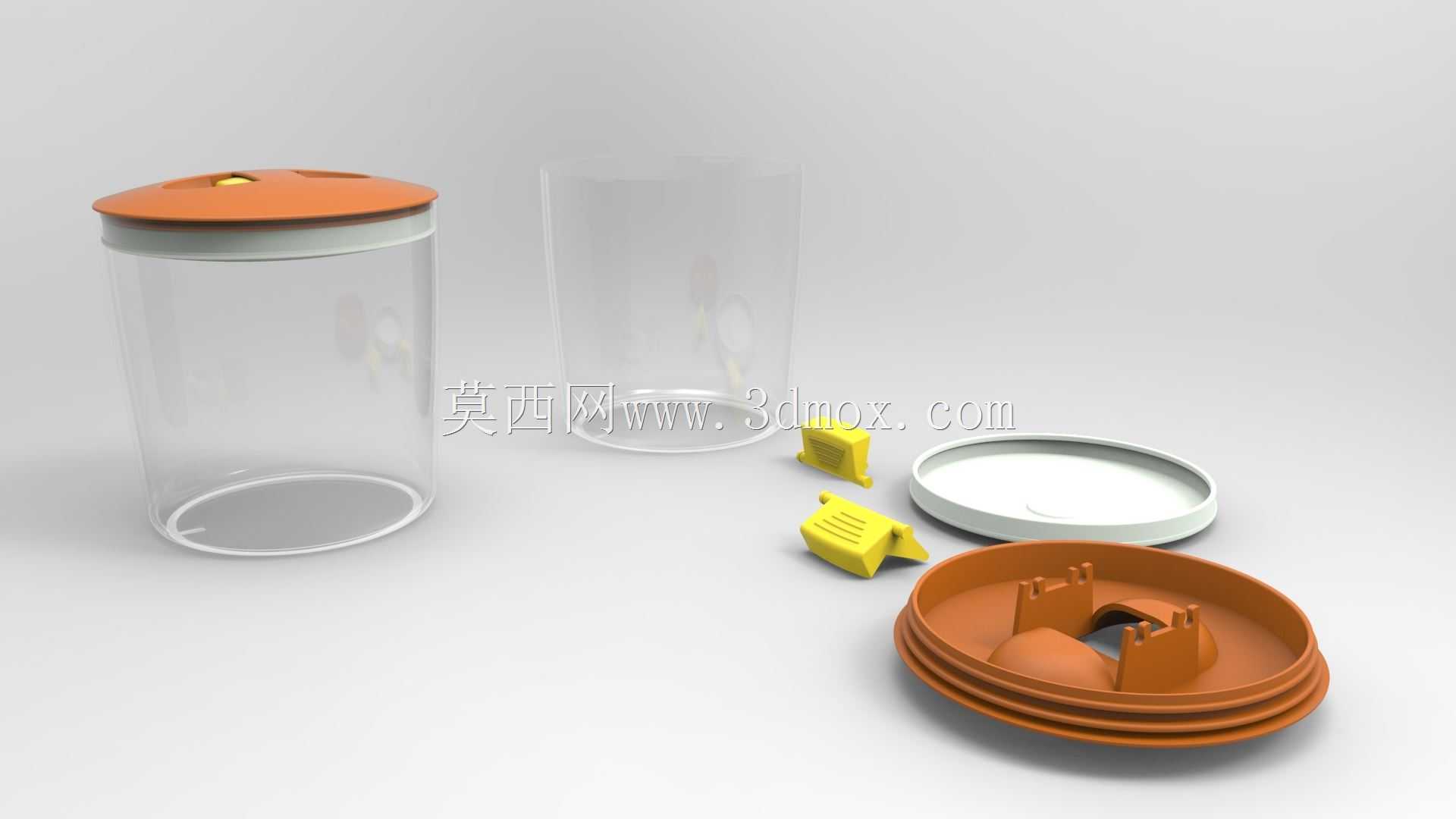

这款罐夹组件主要适配直径120mm规格的透明圆柱储物罐体，日常在食品分装、化工样品存储、实验室耗材收纳场景中应用广泛，核心作用是实现罐盖与罐体的可靠密封锁紧，避免罐内物料受潮、洒漏或者被外界杂质污染。从结构设计逻辑来看，整套组件拆分后包含带卡槽的橙色罐盖主体、白色密封内塞、黄色锁紧卡扣三个核心部分，没有多余的冗余结构，拆分后各零件无倒扣死角，适配常规注塑模具的脱模要求，量产时的成型效率较高。实际装配时，白色密封内塞会先嵌入罐盖内侧的环形槽内，塞入罐体开口端时，内塞侧壁会与罐体内壁形成过盈配合，初步阻断气体与液体的渗漏路径；黄色卡扣作为核心锁紧传力件，会顺着罐盖表面的导向槽滑入，卡扣下端的勾状结构会牢牢卡住罐体口部的外翻卷边，此时罐盖会被向下施压，让密封内塞产生均匀的压缩变形，密封面的贴合压力分布均匀，不会出现局部密封失效的问题。从安装边界来看，整套锁紧组件装配完成后，突出罐盖表面的高度不超过15mm，不会额外占用过多堆叠空间，多个装配完成的储物罐可以直接垂直叠放，适配仓储货架的多层存储需求。卡扣的操作行程设计得较短，日常开合不需要借助额外工具，单指按压滑动就能完成解锁或者锁紧动作，即使是戴薄型劳保手套的操作人员也能顺畅操作。设计阶段还考虑了不同使用场景的耐受需求，卡扣与罐盖的配合间隙预留了0.2mm的公差余量，即使在-20℃到60℃的环境下，塑料件产生轻微热胀冷缩也不会出现卡扣卡滞或者松脱的问题。罐盖表面的导向槽做了1.5mm的倒角处理，卡扣装配时可以自动导正，不会出现装偏卡涩的情况，密封内塞的环形唇边做了薄化处理，受压后能更好地贴合罐体内壁的微小不平整面，即使罐体口部存在轻微的注塑成型公差，也能保证密封性能稳定。整套结构没有易脱落的小零件，长期反复开合使用也不会出现零件脱落掉入罐内污染物料的问题，在食品级原料存储场景下使用时，各接触物料的零件表面都做了光滑圆弧过渡，没有清洁死角，日常擦拭或者水洗都能快速清理残留污渍。
