带附属工作台的四爪卡盘数控机三维设计

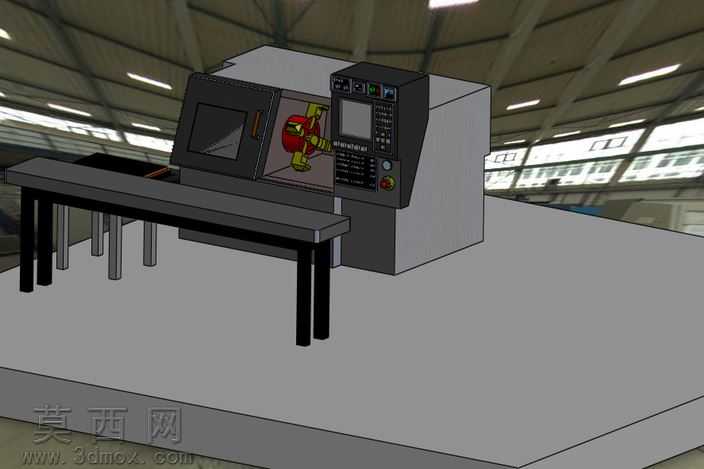

本作品为两协调系统数控加工机床的三维建模设计，整体采用1:1等比例还原真实工业级斜床身数控车床的结构形态，建模过程严格遵循机床设计的工程规范，对各功能模块的尺寸比例、装配关系进行了精准复刻。模型主体分为机床主机身、操作控制单元、加工舱室、附属操作工作台四个核心部分，主机身采用厚重的封闭式钣金外壳设计，建模时通过不同灰度的哑光金属材质区分机身不同区域的钣金结构，还原了工业机床厚重沉稳的质感，外壳表面的散热格栅、观察窗边框、检修口盖板等细节结构均做了精细化建模，未做简化省略。操作控制单元位于机身右侧，倾斜式操作面板符合人机工程学设计要求，面板上的显示屏、按键阵列、急停按钮、旋钮开关等操控元件均按照真实数控系统的布局逐一建模，按键的凹凸质感、面板的磨砂塑料材质、显示屏的玻璃反光效果都通过材质参数调整做了真实还原，控制单元与机身的连接过渡结构也做了完整呈现。加工舱室采用半开放视角展示内部结构，内部搭载的四爪卡盘是核心装夹部件，建模时还原了卡盘的爪体结构、调节机构、与主轴的连接法兰，卡盘旁的刀架组件、导轨结构、防护拖链都做了细致建模，舱内的切削防护挡板、排屑口结构也完整呈现，通过半透明的舱门观察窗材质，既可以清晰看到内部加工结构，也还原了真实机床观察窗的视觉效果。机身左侧搭配的附属操作工作台采用黑色金属桌腿搭配灰色耐磨台面的设计，桌腿的支撑横梁、地脚调节结构都做了建模还原，台面的耐磨材质质感与桌腿的哑光金属质感形成明确区分，工作台与机床的位置关系符合实际生产场景中的操作动线设计。整体渲染采用工业厂房真实环境光效，顶部的条形光源、侧面的窗户自然光形成柔和的光影层次，机身表面的环境反射、阴影过渡都经过参数调整，让模型呈现出贴近真实生产车间的视觉效果，完整展现了数控车床从外部钣金到内部核心功能部件的全部结构，可用于机床结构教学、生产场景布局演示、数控设备相关的方案展示使用。
