ER20型1英寸机床延长杆结构设计

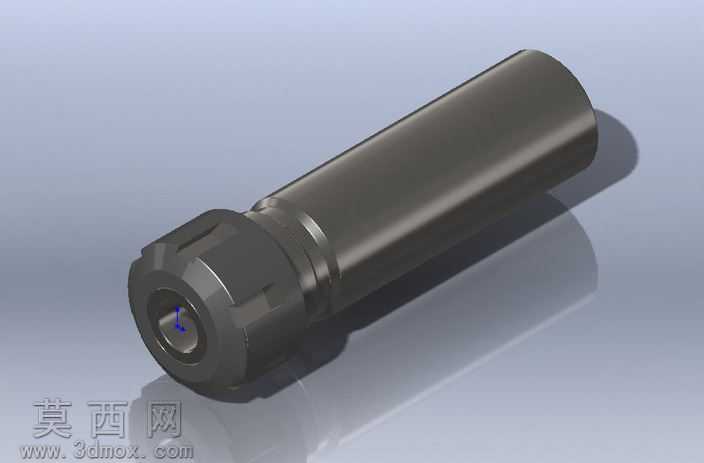

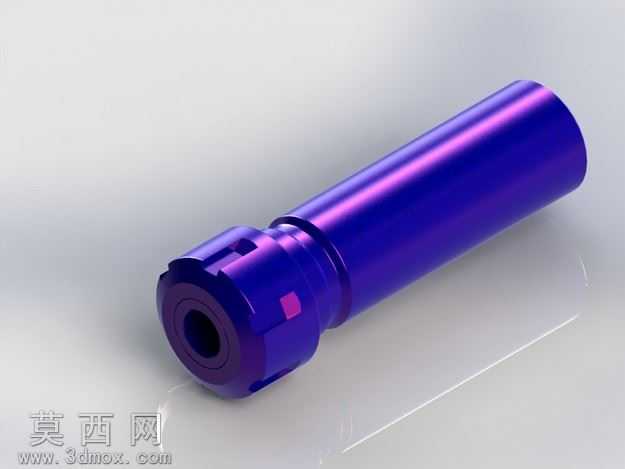

本模型为适配机床加工场景的ER20规格1英寸延长杆，整体采用三维参数化建模方式完成，建模过程中严格遵循ER夹头刀柄的通用安装规范，以同轴度公差要求为核心约束搭建整体结构。模型主体为长圆柱杆身结构，一端为ER20标准夹头锁紧端，设计有匹配ER螺母的外螺纹与锁紧卡位结构，夹头安装内孔严格按照ER20夹头的锥度参数做精准拟合，保证夹头装入后与杆身的同轴精度，避免加工过程中出现刀具偏摆问题；另一端为1英寸直径的标准安装柄，表面做光滑圆柱面处理，适配机床主轴的对应安装孔径，柄身与夹头端的衔接位置设计有过渡轴肩，既强化了杆身的结构强度，也可作为安装定位的基准面。渲染阶段采用金属哑光材质模拟实际产品的合金钢表面质感，通过环境光影调整突出杆身的圆柱曲面轮廓与锁紧端的棱角结构，清晰展示各部位的衔接关系。设计过程中重点考量了延长杆的受力特性，对杆身壁厚做了合理分配，既保证整体轻量化，又能满足常规铣削、钻削加工的扭矩传递需求，锁紧螺母的卡位槽做了圆角过渡处理，避免应力集中导致的部件开裂，夹头内孔的深度尺寸经过反复校核，保证装入ER20夹头后螺母锁紧行程处于合理区间，既可以牢固夹持刀具，又不会出现夹头过压损坏的问题。整体模型结构完整，各部位尺寸符合行业通用标准，可直接用于机床加工辅具的结构参考、装配模拟以及相关配件的选型校核，能够帮助技术人员快速理解ER延长杆的装配逻辑与结构特点，为机床加工的刀具拓展方案提供直观的三维参考依据。
