老式圆锯设备专用电气控制端盖结构

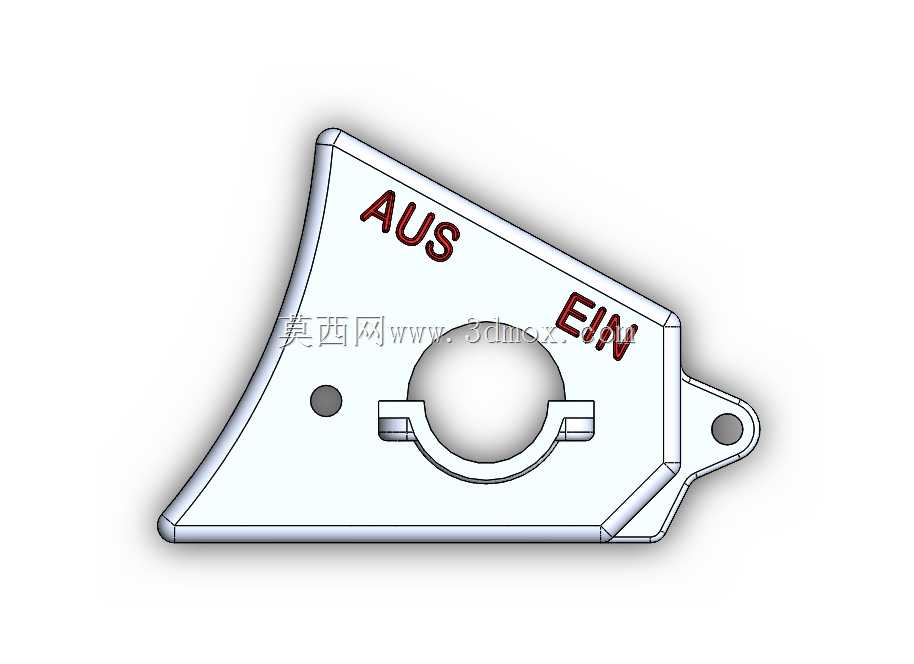

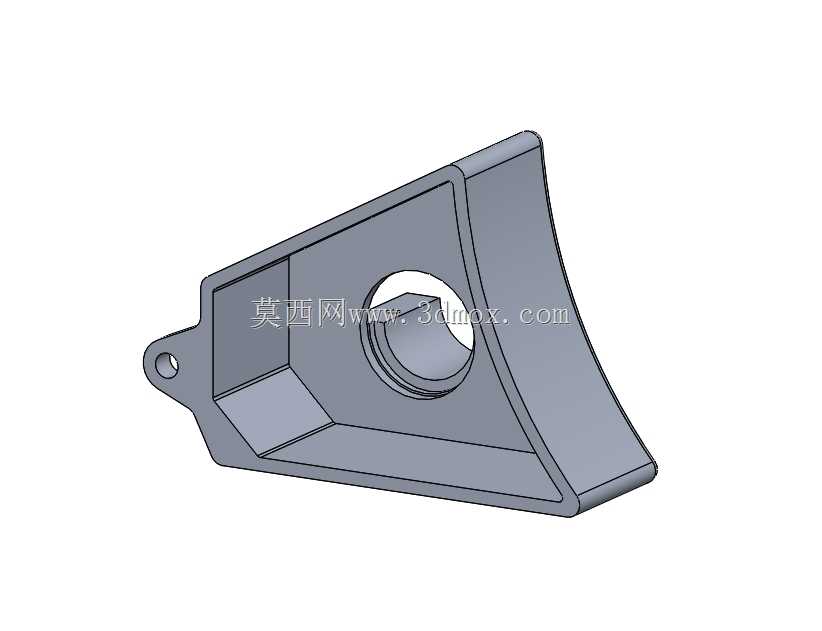

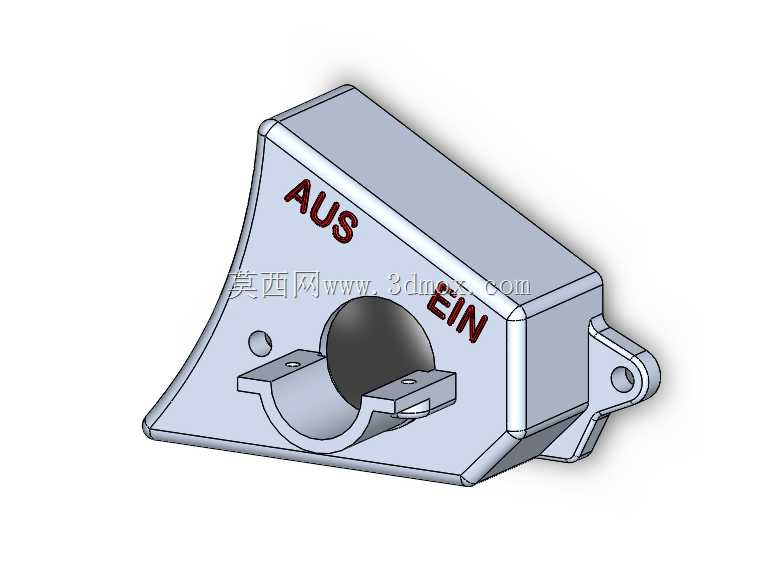

这款电气端盖主要适配老式台式圆锯的电气控制模块安装需求，在手持与台式结合的老式金属、木材切割设备中，这类端盖承担着电气回路防护、操作状态标识、安装定位固定的多重作用。从结构设计来看，端盖主体采用带弧度的楔形壳体结构，曲面部分完全贴合圆锯机身的弧形安装基面，避免安装后出现突出棱角，防止作业过程中剐蹭操作人员衣物或是加工物料。端盖正面预留的半圆形开孔是控制旋钮的穿出位置，开孔两侧的带孔凸台用于固定旋钮的安装基座，两个凸台的孔位同轴度公差控制在0.1mm以内，保证旋钮转动时无卡滞，不会出现操作手感生涩的问题。端盖侧面延伸出的带孔安装耳，是整个部件与机身连接的主要受力点，耳片厚度做了加厚处理，安装孔内可嵌入铜质衬套，避免多次拆装后塑料壳体的孔位出现磨损滑牙，延长部件的整体使用寿命。壳体表面模压的AUS、EIN德文标识，分别对应设备的断开、接通状态，标识采用凹陷模压工艺，不会因为长期触摸摩擦出现标识脱落，即便在多粉尘的切割作业环境下，操作人员也能快速识别设备当前的通电状态，避免误操作引发安全事故。端盖内部做了均匀的壁厚设计，壁厚维持在2.5mm左右，既保证壳体拥有足够的抗冲击强度，能够承受车间作业环境下的意外磕碰，也不会因为壁厚过大导致材料浪费、成型后出现缩痕缺陷。安装边界方面，端盖整体的最大外轮廓尺寸控制在120mm×80mm×60mm范围内，安装耳的孔中心距为95mm，适配机身对应的安装螺柱位置，不需要对原有设备的安装基面做二次加工即可直接替换安装。端盖与机身贴合的边缘做了一圈0.8mm的止口结构，安装后止口嵌入机身对应的凹槽内，能够阻挡切割作业产生的木屑、金属碎屑进入电气舱内部，避免碎屑堆积造成电气触点短路、接触不良等故障。在实际设备运维场景中，这类端盖属于易损耗的外观与防护结合部件，长期受车间温湿度变化、切削液腐蚀、外力磕碰影响容易出现开裂破损，精准还原结构的三维模型可直接用于备件的小批量加工制作，也可作为同类老式设备电气防护部件改型设计的参考基础，建模过程中对安装配合面、孔位公差、止口尺寸的精准还原，能够保证加工后的部件直接装配使用，不需要反复修配调整。
