带密封圈结构的塑料注射成型模具

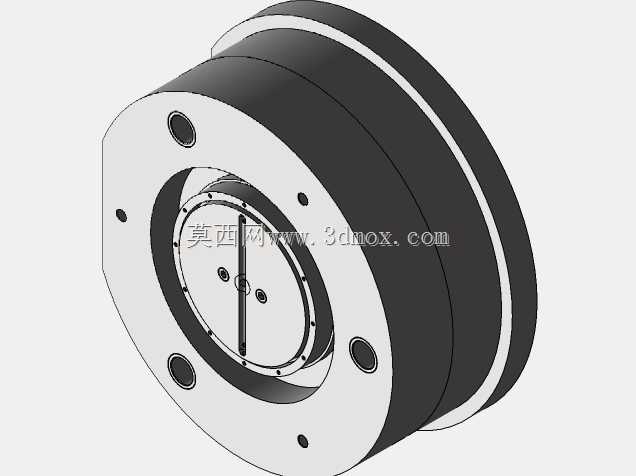

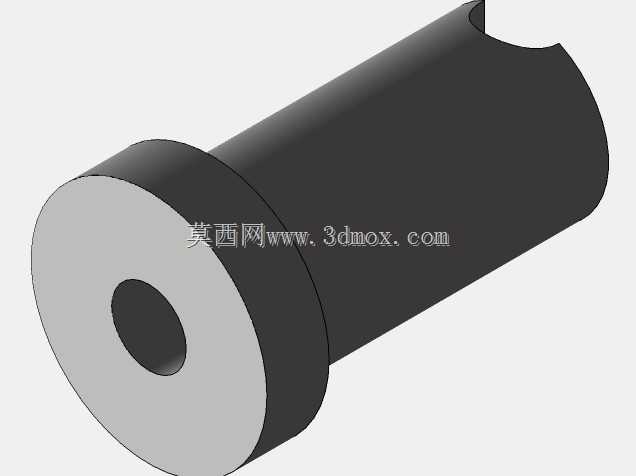

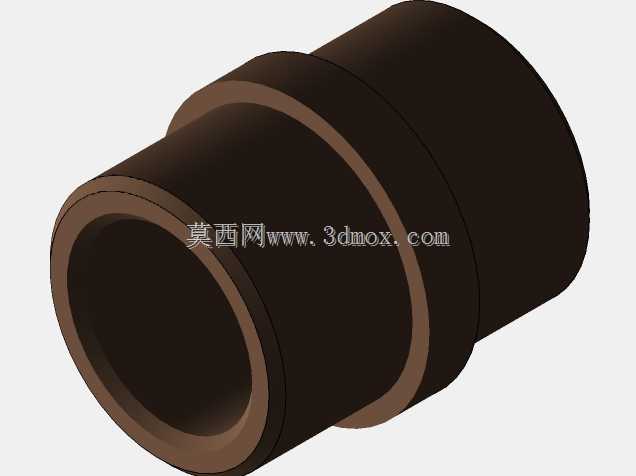

这套塑料注射成型配套模具，主要面向带环形密封槽的小型回转类塑料零件量产场景，常见于气动元件密封环配套基座、小型流体管路接头配件的注塑生产环节，适配卧式注塑机的标准安装工位，模架整体采用圆形叠层布局，上下模合模导向依靠周向均匀布置的内六角导柱完成，合模过程中导柱先进入导向孔完成初定位，避免型腔错位导致的塑件飞边问题。

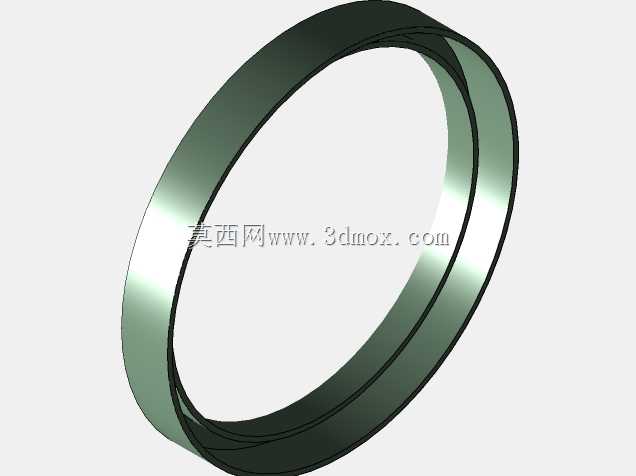

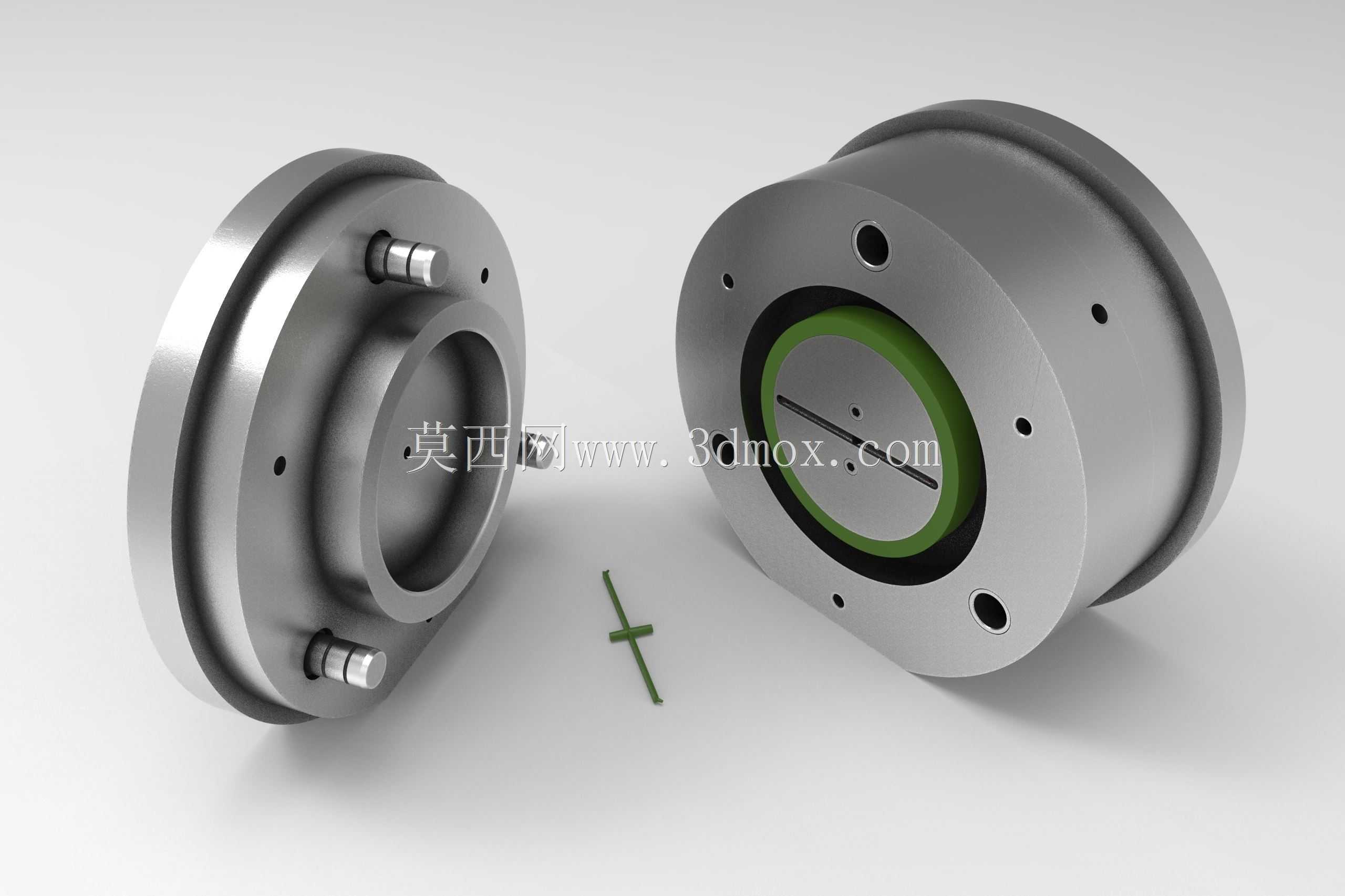

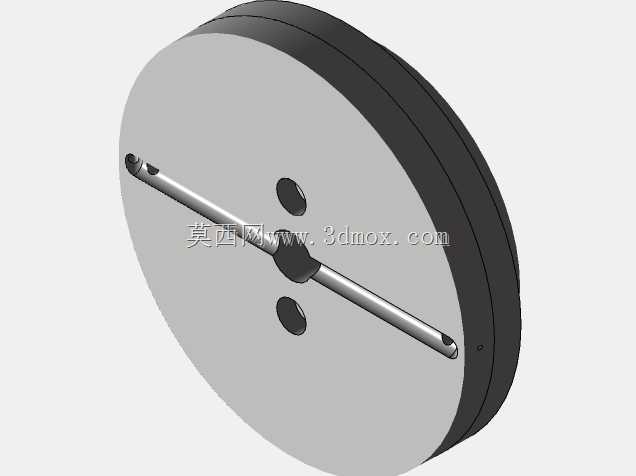

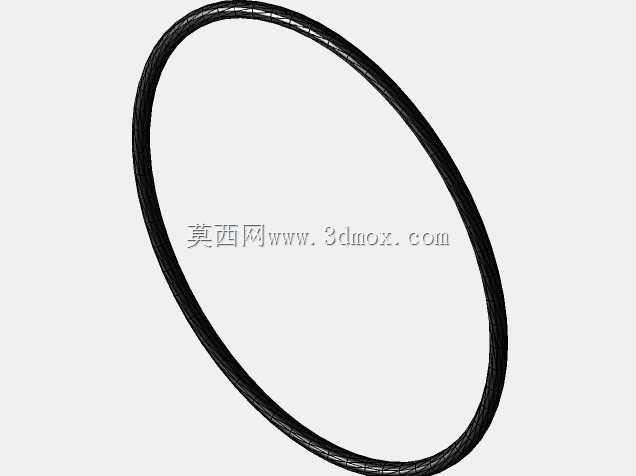

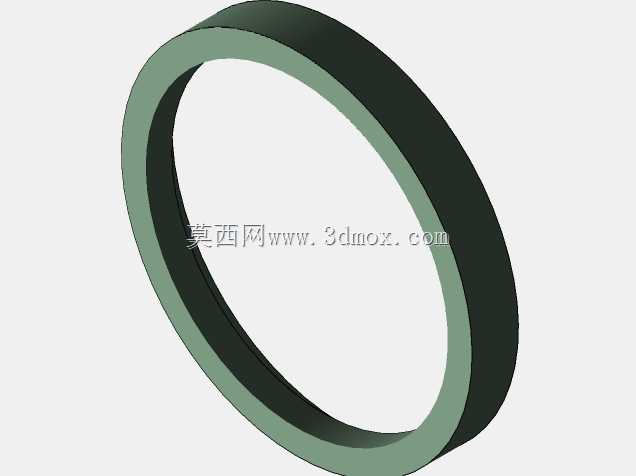

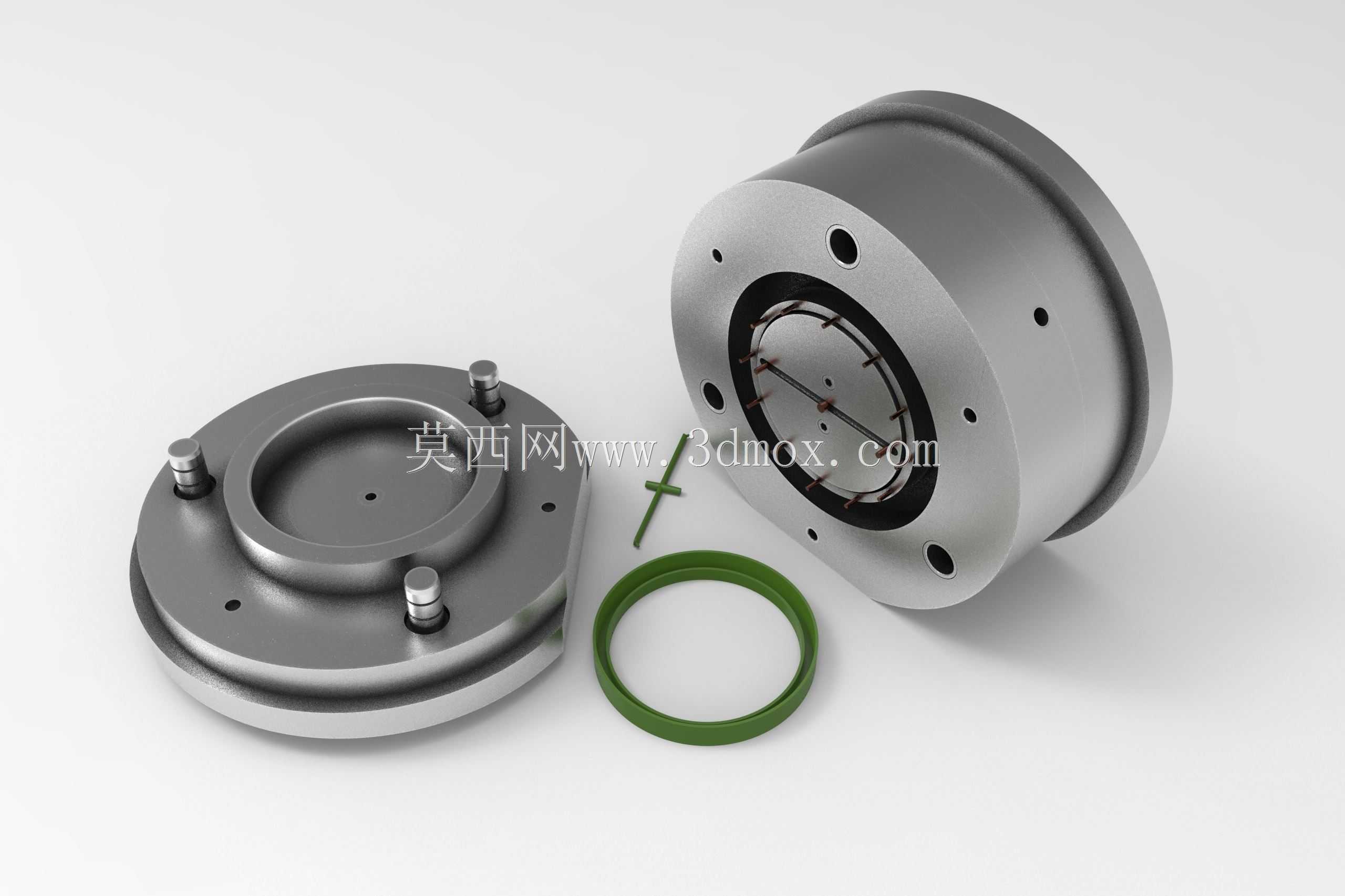

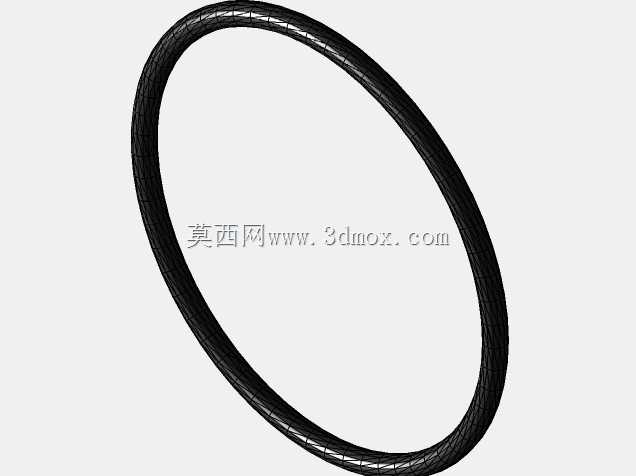

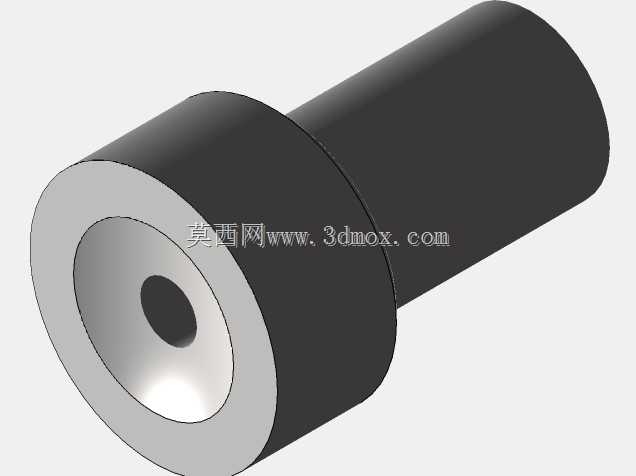

从实际生产用途来看，该模具针对的是带内嵌橡胶密封圈的塑料嵌件注塑工艺，开模状态下可清晰看到下模型腔预留的密封圈放置槽，生产时操作人员先将裁切好的绿色橡胶密封圈平放入定位槽内，合模后熔融塑料通过中心浇口注入型腔，冷却后塑料基体与橡胶密封圈形成紧密嵌合结构，省去后续人工装配密封圈的工序，避免人工装配带来的密封圈扭曲、装配不到位导致的密封失效问题。

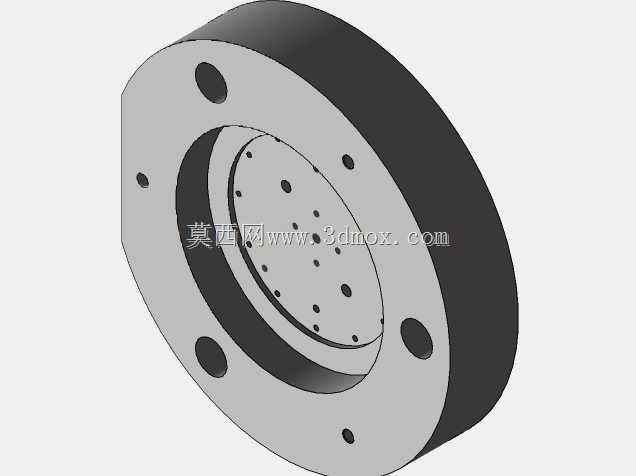

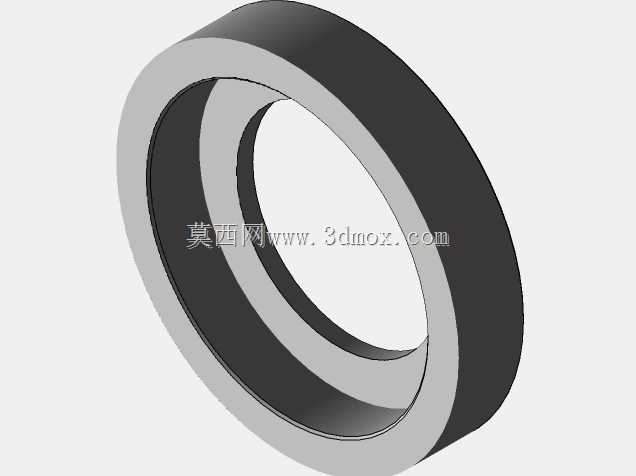

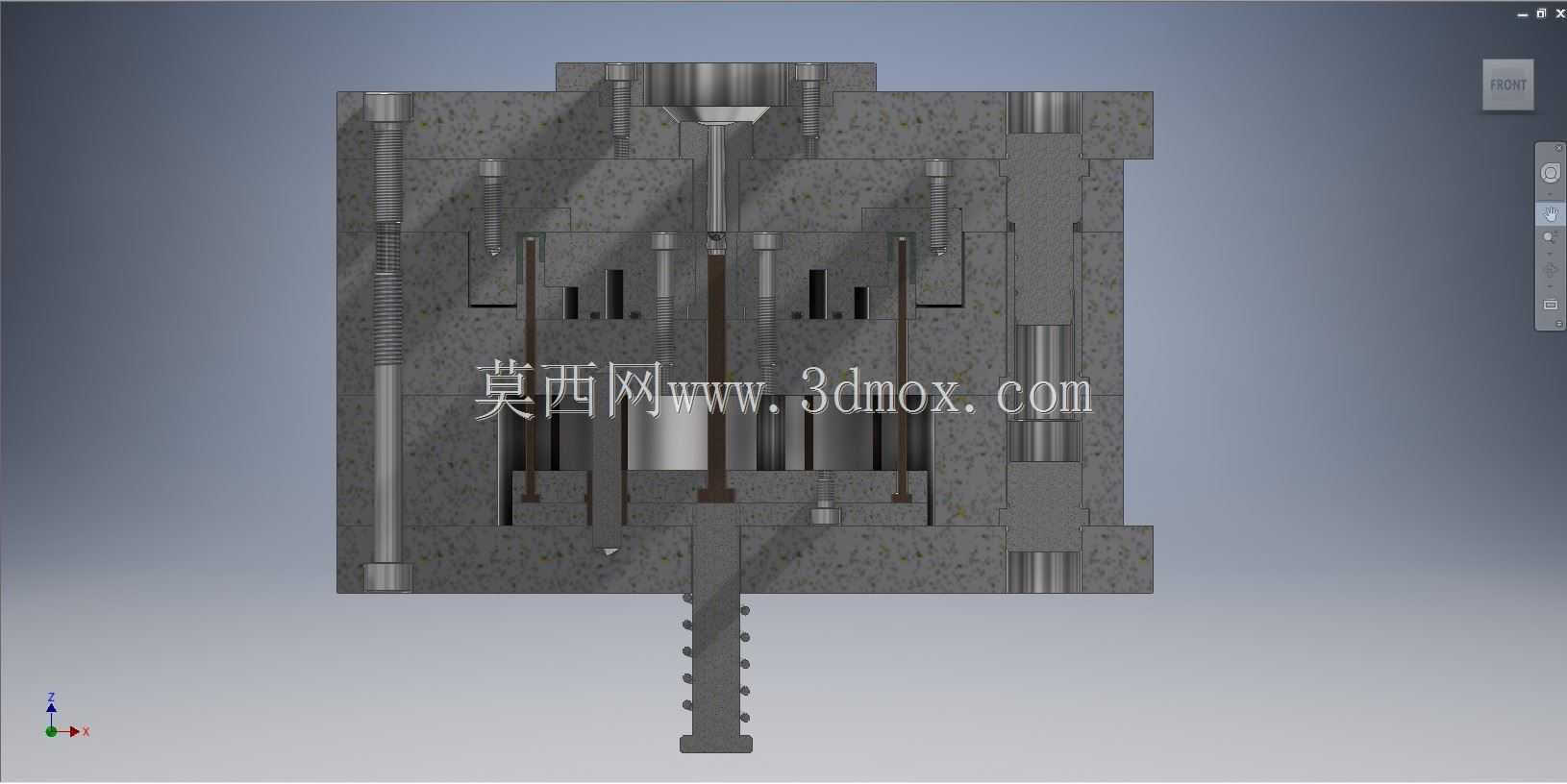

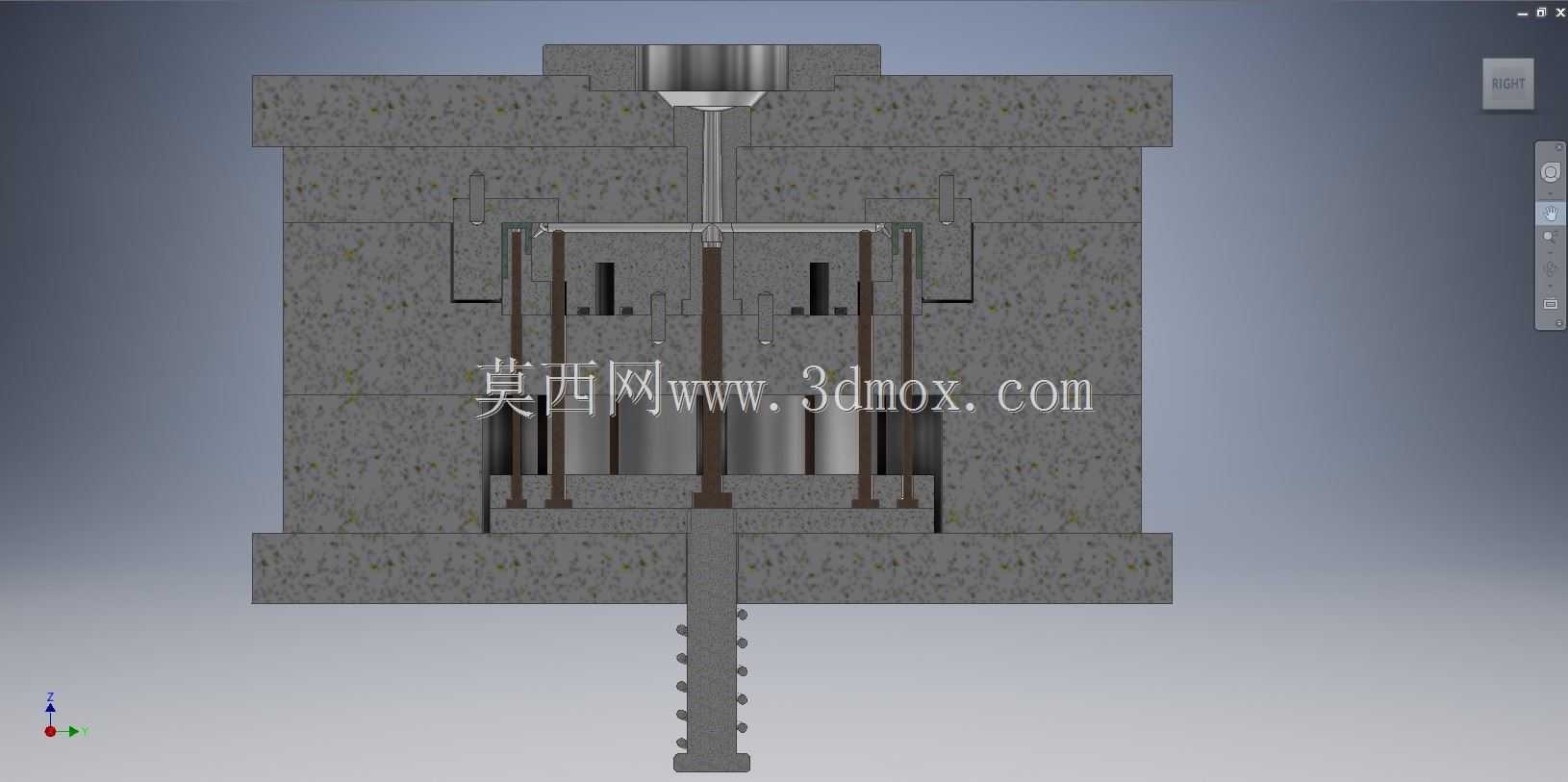

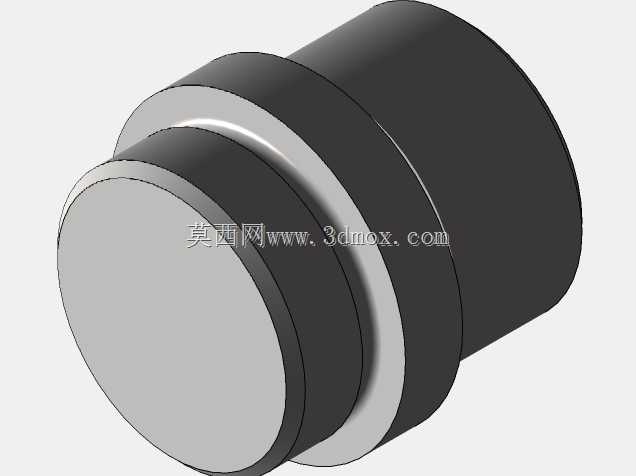

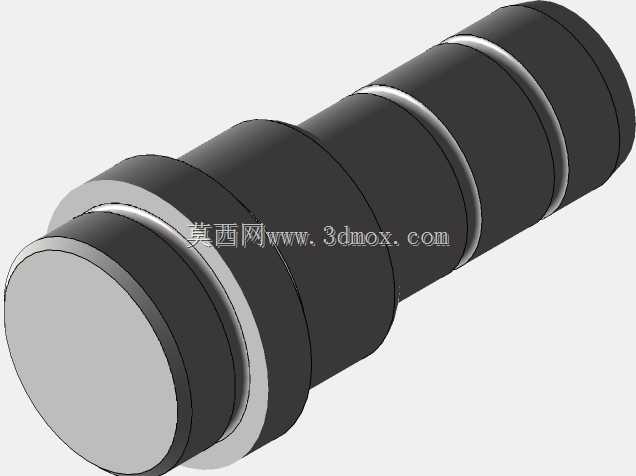

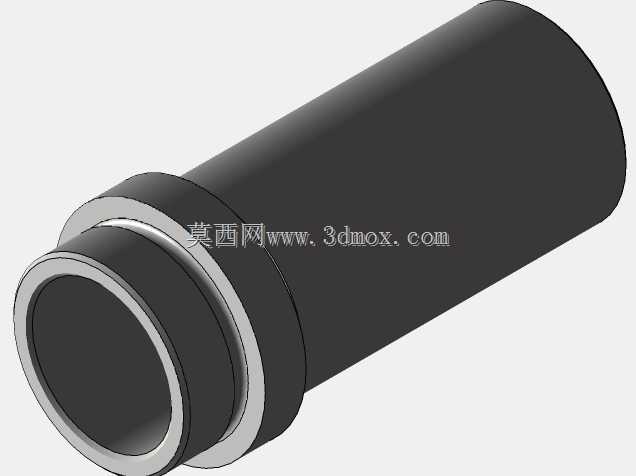

设计思路上，模具的型腔部分采用整体镶件结构，当生产不同尺寸规格的同类型塑件时，仅需更换对应尺寸的型腔镶件即可，无需重新加工整套模架，大幅降低多规格产品生产的模具成本；上模部分设置的周向排气孔，正对塑件的法兰安装边位置，注射过程中型腔内的空气可通过排气孔顺畅排出，避免塑件边角出现缺料、烧焦的成型缺陷。

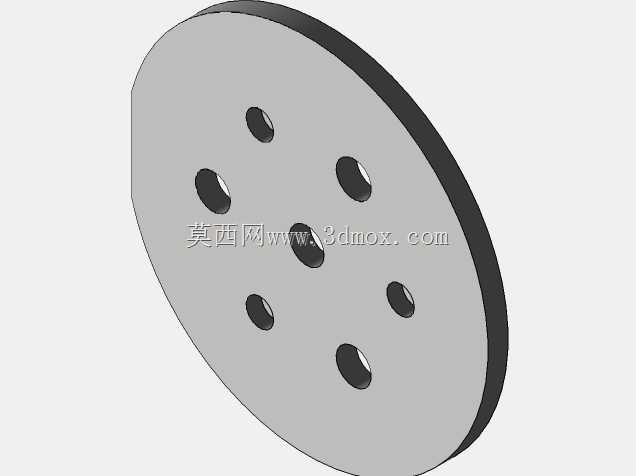

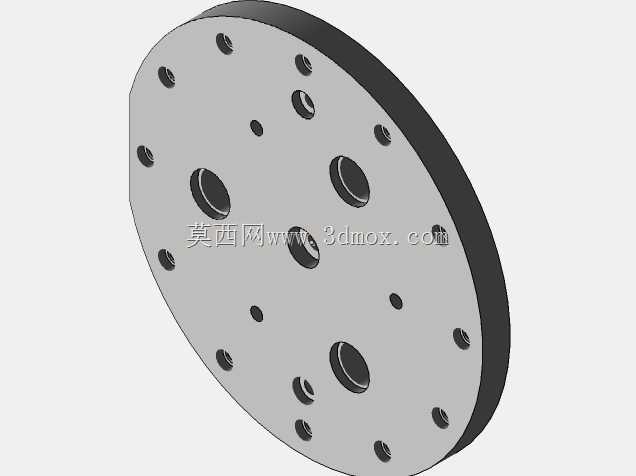

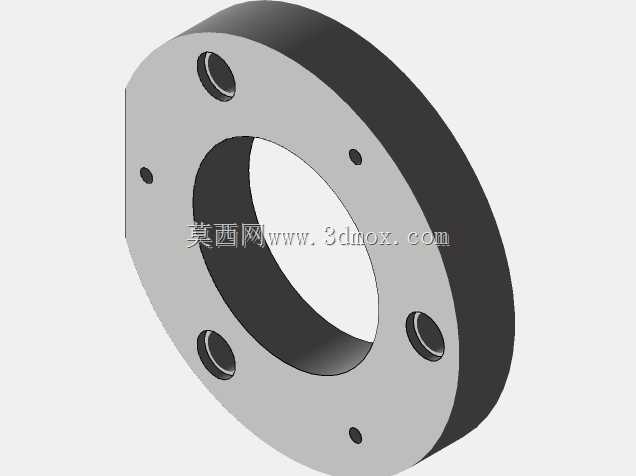

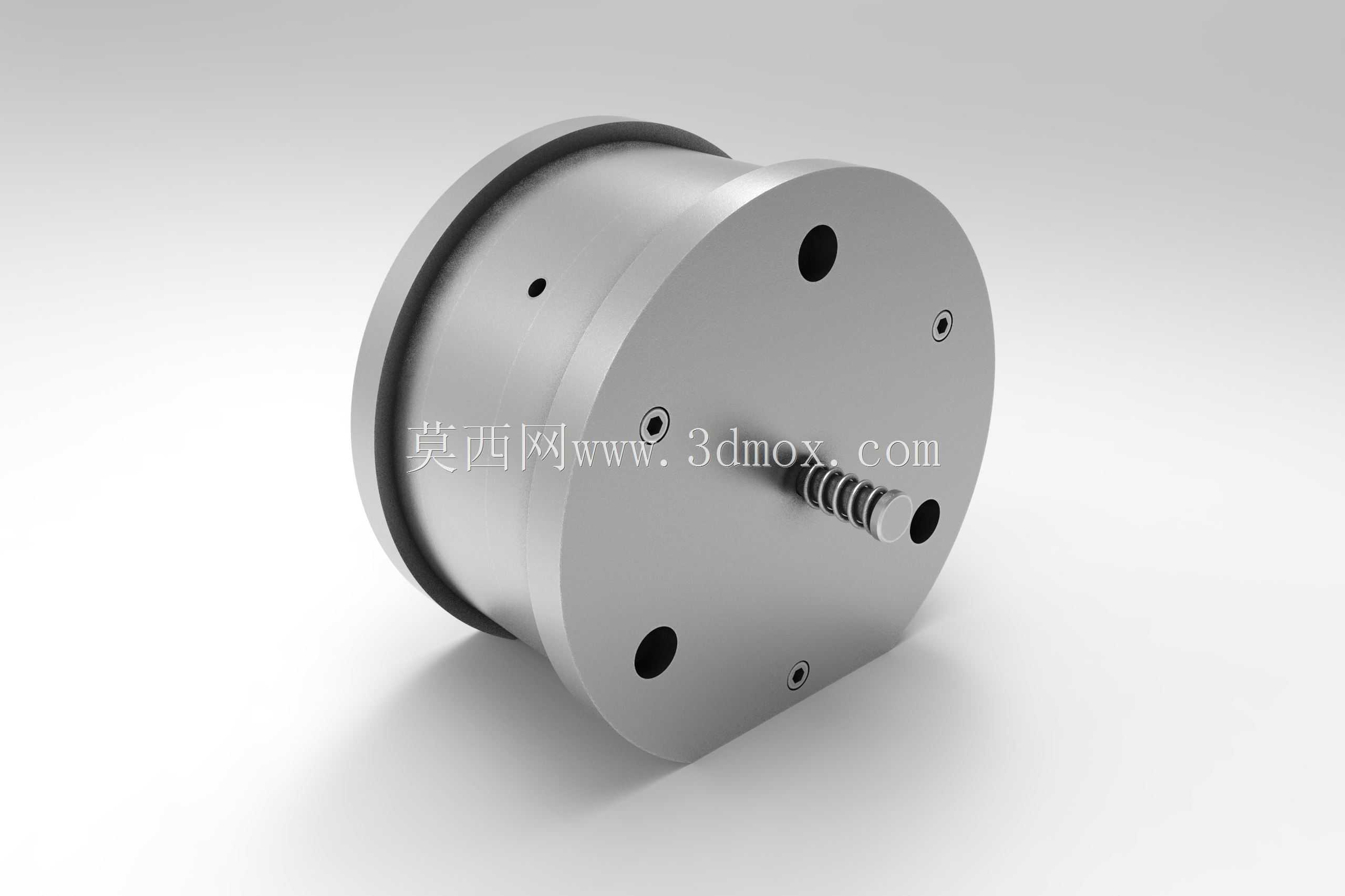

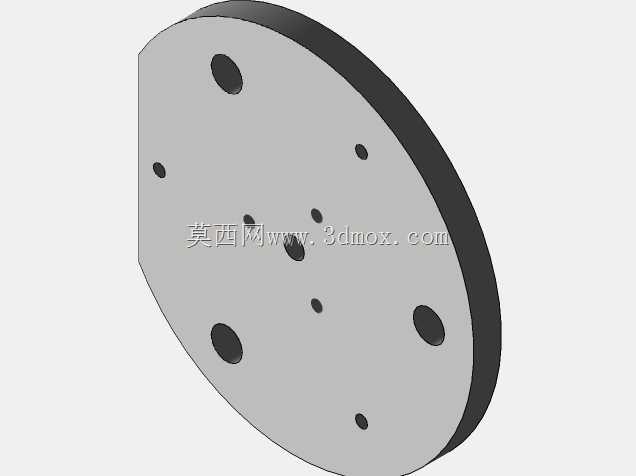

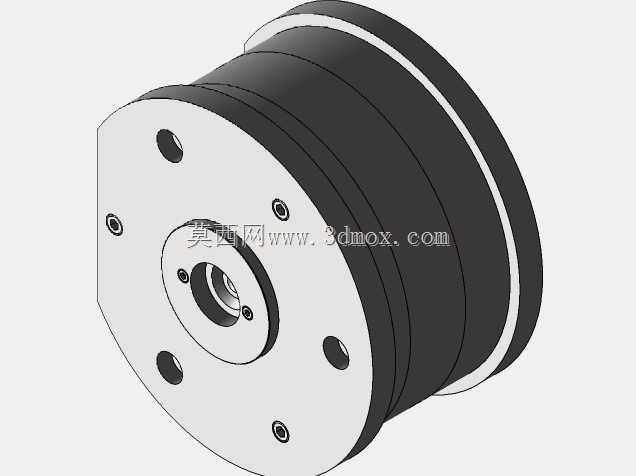

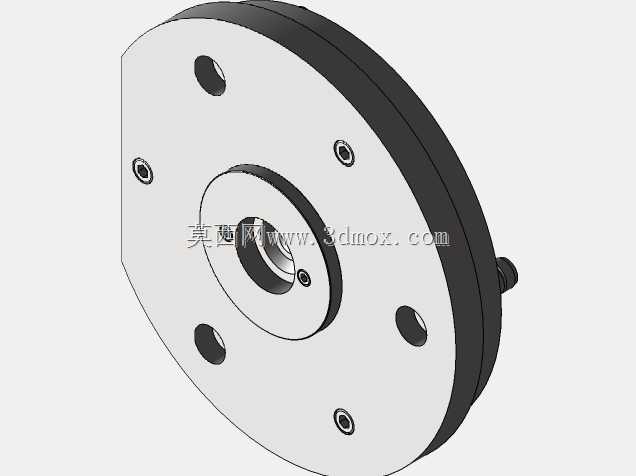

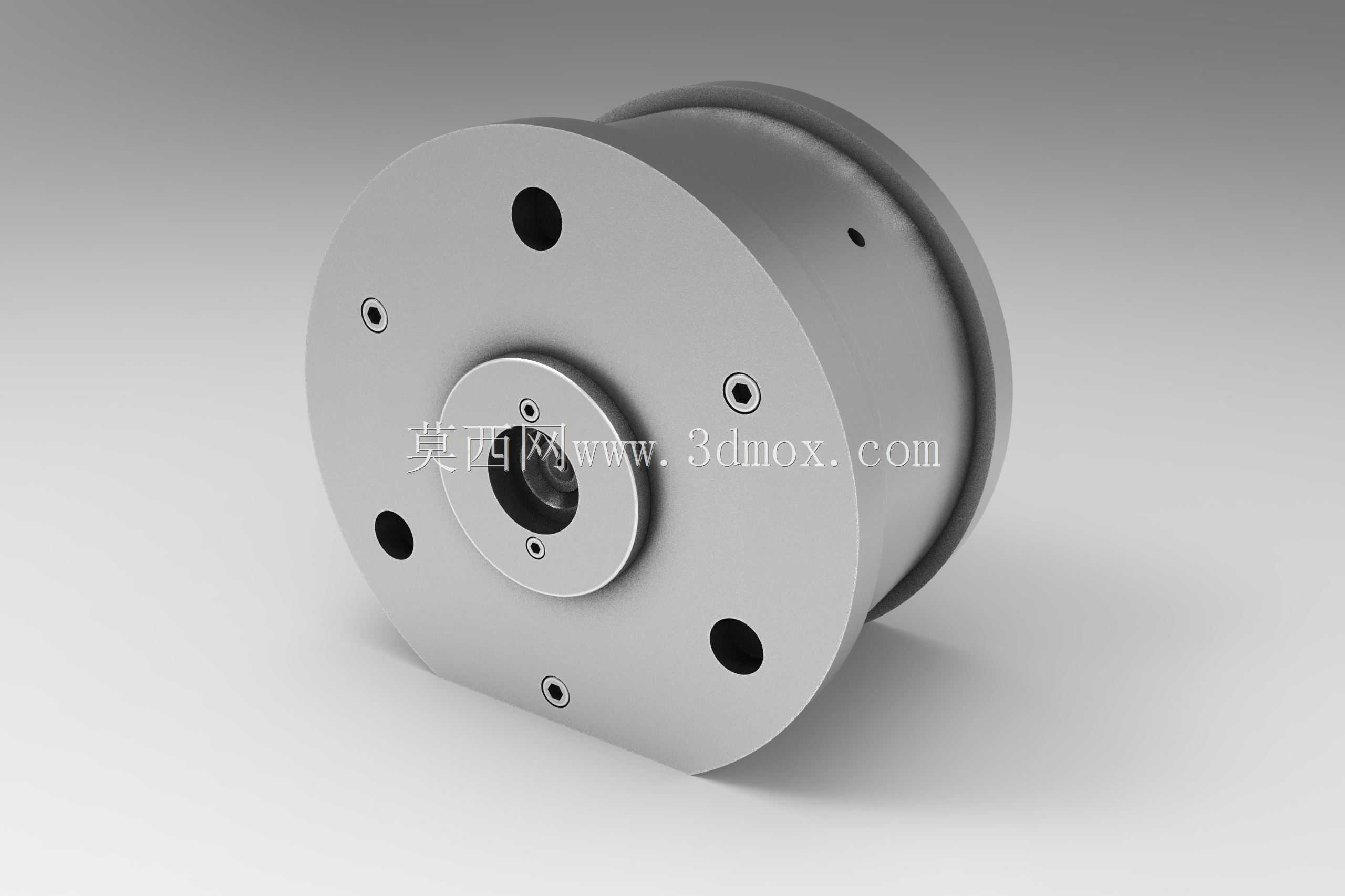

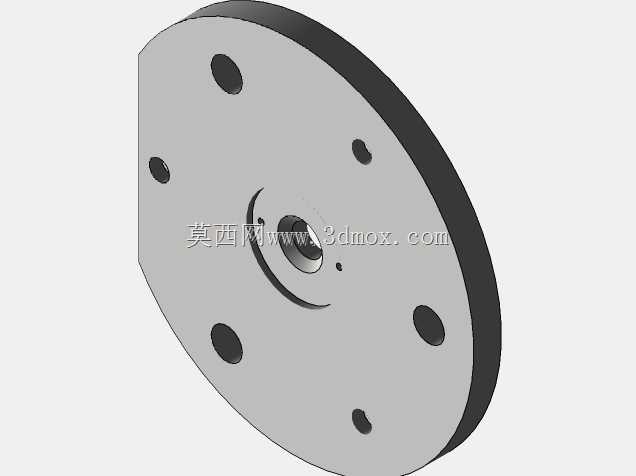

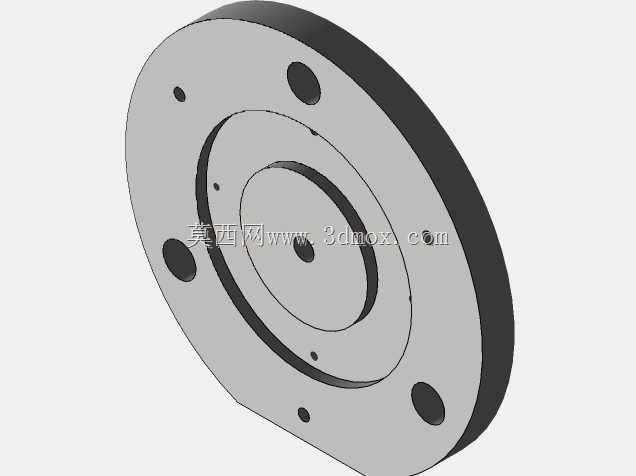

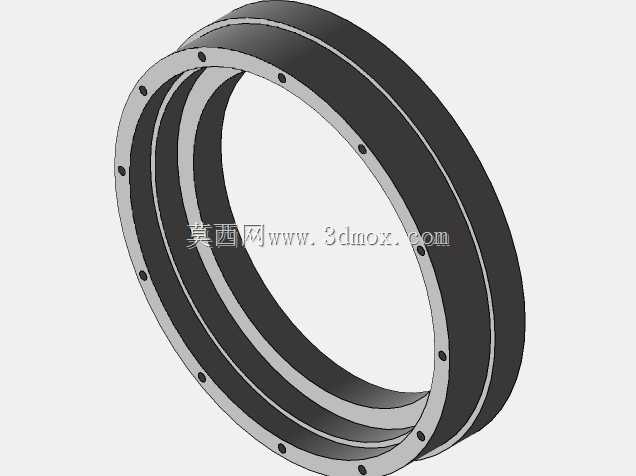

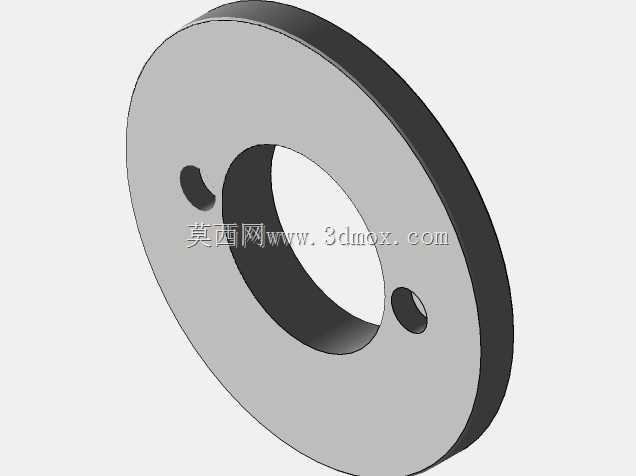

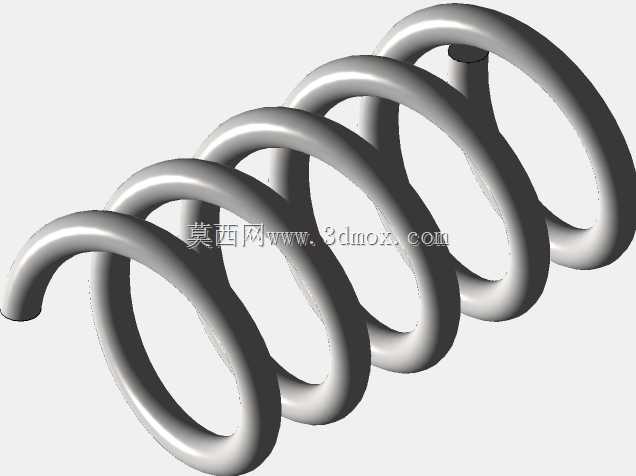

安装边界方面，模具上模的法兰边设置了均匀分布的沉头安装孔，可直接通过螺栓固定在注塑机的定模安装板上，下模对应位置设置了与注塑机顶出杆匹配的顶出孔位，开模后顶出杆直接作用在推板上，将成型后的塑件平稳顶出，不会在塑件表面留下明显顶杆痕迹；模具的合模行程适配120-180吨锁模力的常规卧式注塑机，冷却水道采用环形布置在型腔镶件外侧，冷却水流可均匀环绕型腔流动，保证塑件各部位冷却速率一致，减少塑件收缩不均导致的翘曲变形问题。日常生产维护时，仅需拆开周向的紧固螺栓即可拆分上下模，对型腔表面进行抛光清理、检查导柱润滑状态，维护操作便捷，适配中小批量塑胶零件的连续生产需求。
