洗发水瓶盖多腔注塑成型模具结构

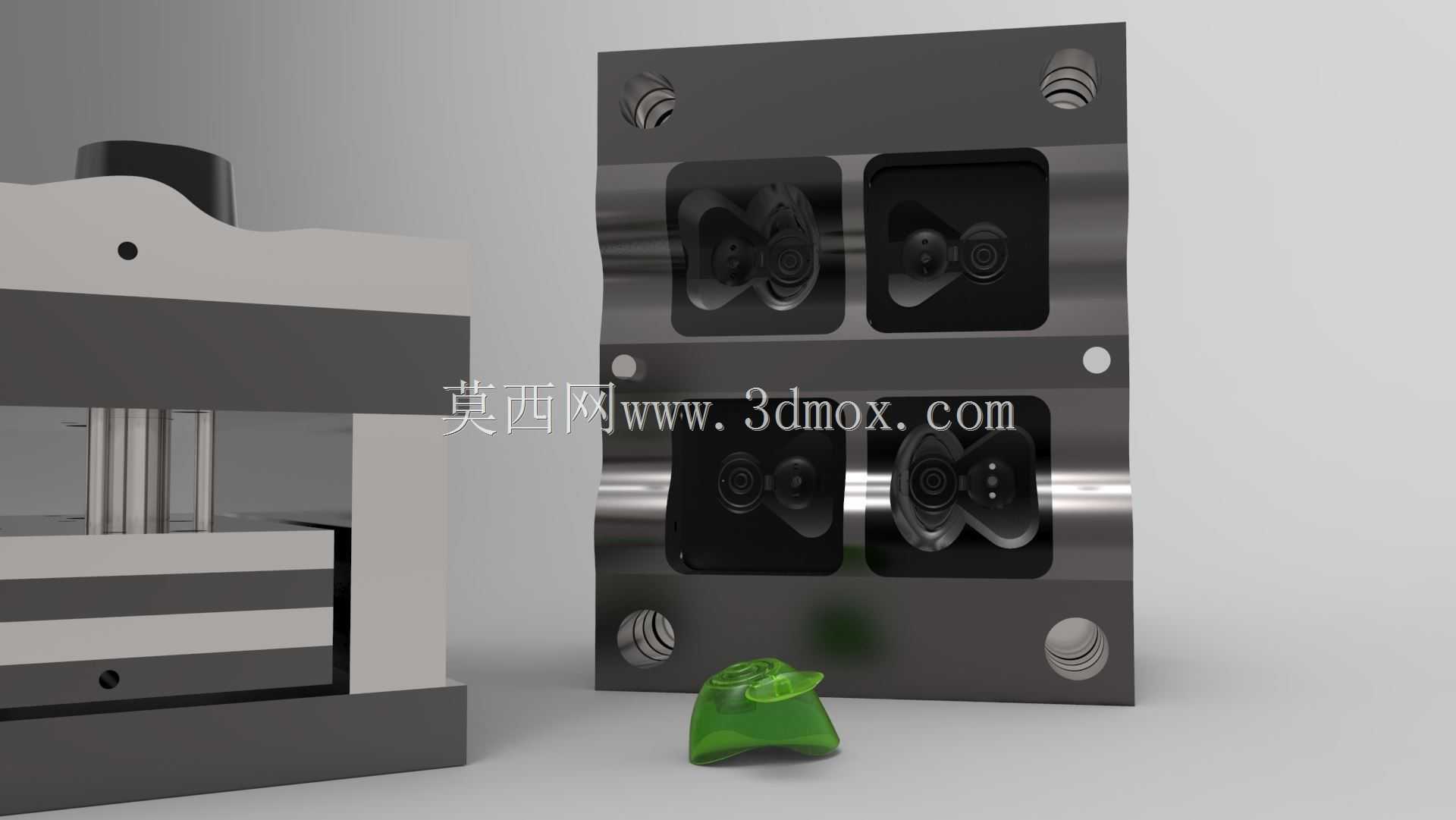

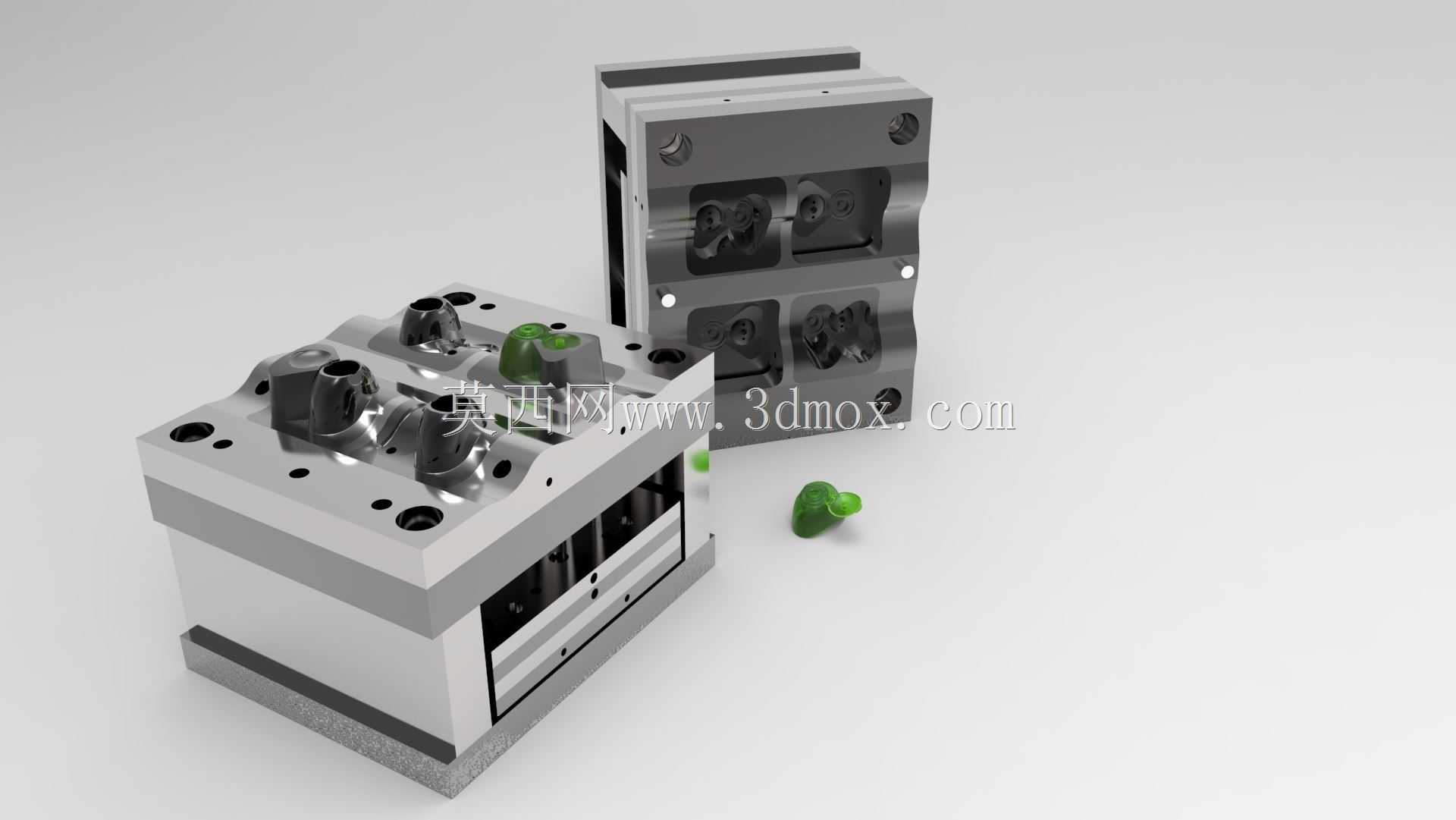

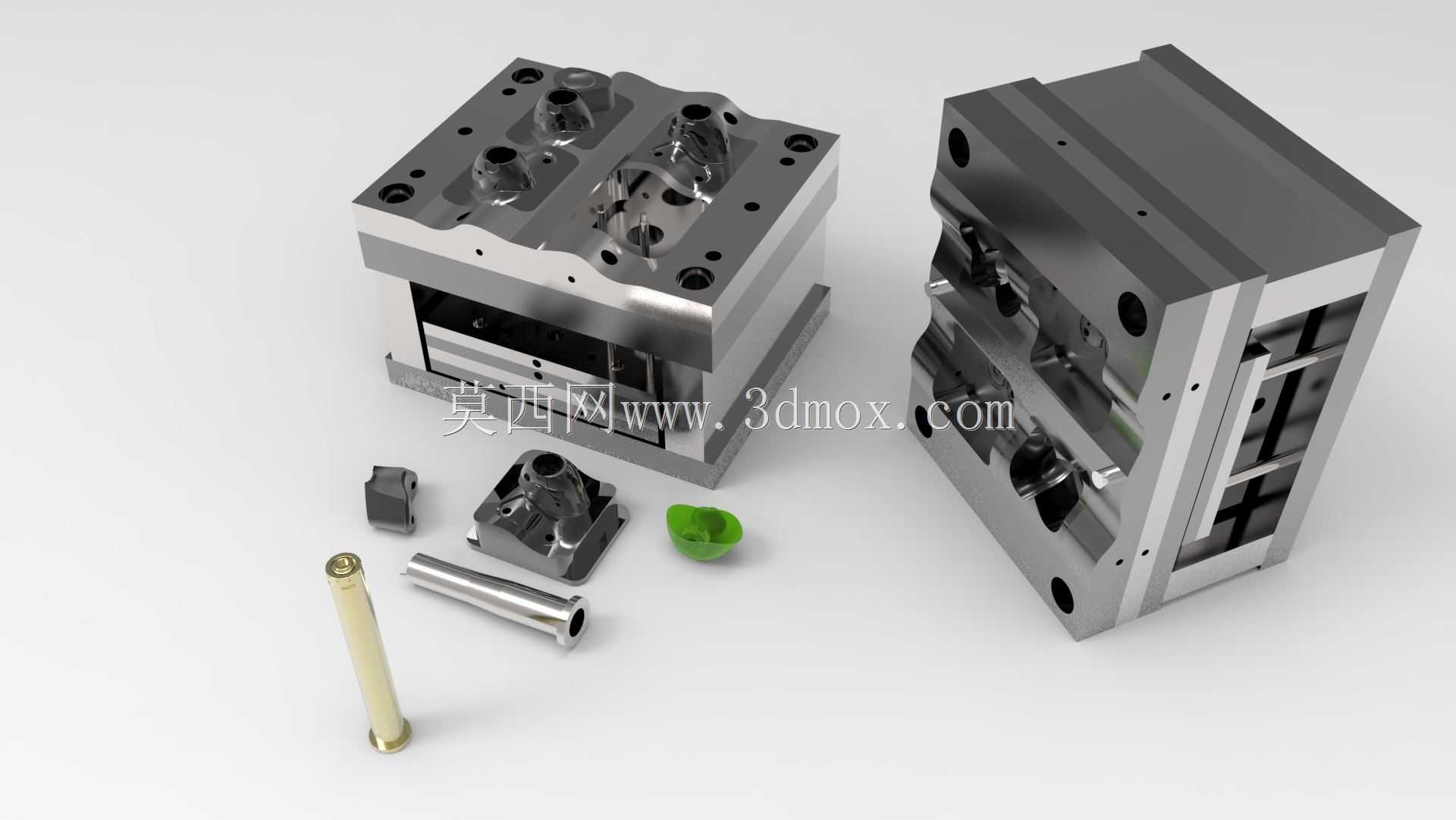

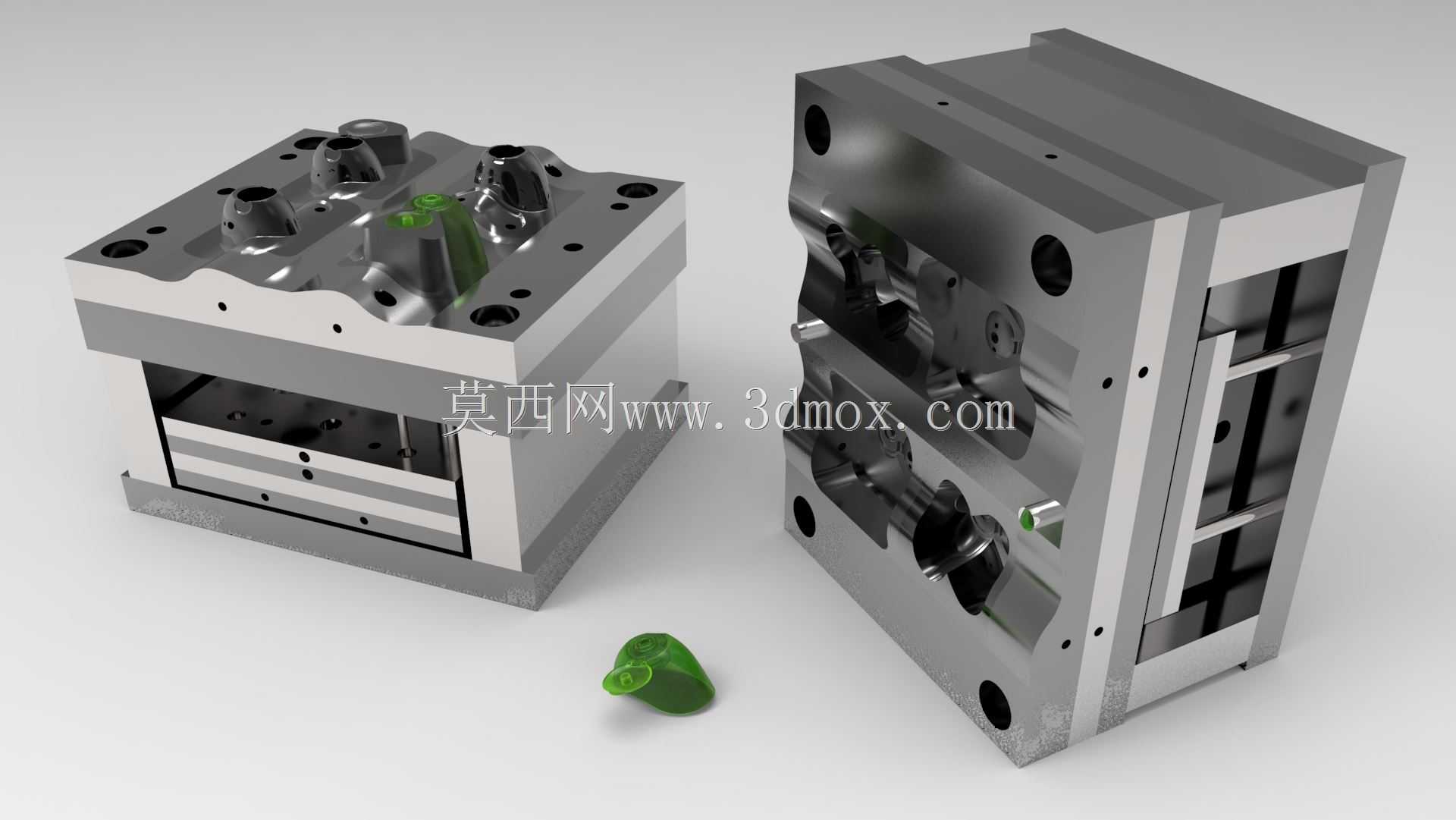

这套模具面向日化包装领域的洗发水瓶盖量产需求设计，适配卧式注塑机安装使用，核心是实现翻盖式洗发水瓶盖的批量注塑成型，单模次可完成四件产品的同步成型，能匹配常规PP、PE等日化包装常用热塑性塑料的注塑工艺参数，适配中小批量日化包材的生产节拍。从结构布局来看，模架采用标准两板模结构，分型面沿产品最大轮廓线设置，避免成型后产品出现粘定模的问题，型腔采用镶拼式结构，既方便后续磨损后的单独更换，也能在加工阶段通过拆分型腔降低深腔结构的加工难度，保证型腔内壁的表面粗糙度达到Ra0.8以下，满足瓶盖外观面无明显熔接痕、划痕的质量要求。浇注系统采用侧浇口进料，浇口位置设置在瓶盖侧边非外观区域，开模后可通过人工或简易工装快速去除浇口凝料，不会在产品外观面留下明显浇口痕迹。冷却回路围绕四个型腔均匀排布，在定模型腔板和动模型芯内分别设置直通式冷却水道，水道距离型腔壁的距离保持在1.5倍水道直径区间，保证成型过程中型腔各区域温度均匀，避免产品出现收缩不均、翘曲变形的问题，将单模次成型周期控制在合理区间，提升量产效率。顶出结构采用顶杆+推板组合的顶出方式，针对瓶盖内部的卡扣结构设置专用顶杆点位，避免顶出过程中产品出现顶白、变形的问题，保证成型后的瓶盖卡扣能顺利与瓶身配合，达到设计要求的扣合力度。导向部件采用标准导柱导套配合，在模架四角设置等直径导柱，其中一根导柱做偏置处理，防止上下模装反，合模过程中导柱先进入导套完成定位，保证型腔与型芯的同轴度，避免出现飞边、错模的缺陷。安装边界上，模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，定位圈尺寸匹配注塑机定模板定位孔标准，浇口套球面半径与注塑机喷嘴球面半径适配，无需额外改装即可直接上机安装试模。这套结构在设计阶段充分考虑了量产过程中的维护便利性，易磨损的型芯、型腔镶件均采用标准化快换结构，出现磨损或损坏时无需拆解整套模具即可完成更换，减少产线停机维护时间，适配日化包材行业快速换产、稳定量产的实际需求。
