做传动系统布局时,这类对开式滑动轴承支撑件的选型与建模,往往是轴系排布最先要敲定的边界条件之一,毕竟轴的径向支撑刚度、安装维护便捷性,全靠这类部件托底。日常在输送线辊筒支撑、中小型减速机输入输出轴定位、老式机床传动轴托架这类场景里,这类剖分结构的支撑件比整体式轴承座适配性强太多——不用把整根轴从端部串装,只要把轴瓦嵌在上下座的半圆槽里,扣上上盖拧紧紧固螺栓就能完成轴的径向固定,后期检修换瓦也不用拆动轴端的联轴器、带轮,能省不少现场维护的工时。

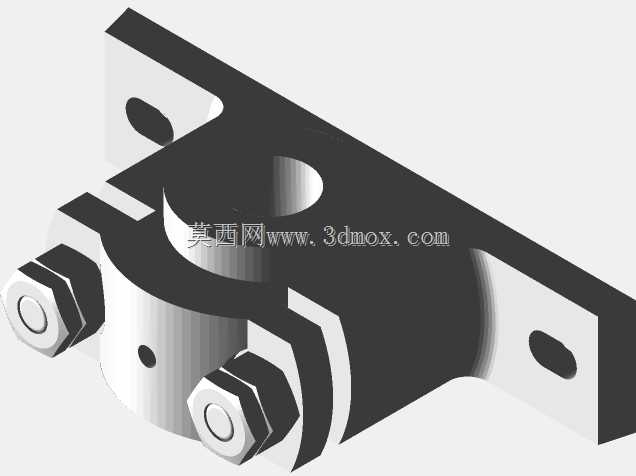

建模时最先要卡准的是底座安装孔的中心距,这个尺寸直接决定了现场安装基座的开孔位置,两个长圆形安装孔留了一定的调整余量,能抵消基座加工时的小范围位置误差,避免现场安装时孔位对不上的问题。底座的厚度要结合支撑轴的额定载荷核算,太薄的话受径向力时底座会产生挠曲变形,直接影响轴的回转精度,太厚又会徒增整体重量,浪费铸件材料。上下座的结合面要做贴合度设计,建模时要保证结合面的平面度公差,不然螺栓拧紧后上下座的半圆槽会出现错位,卡滞轴瓦导致轴转动时出现额外摩擦阻力。

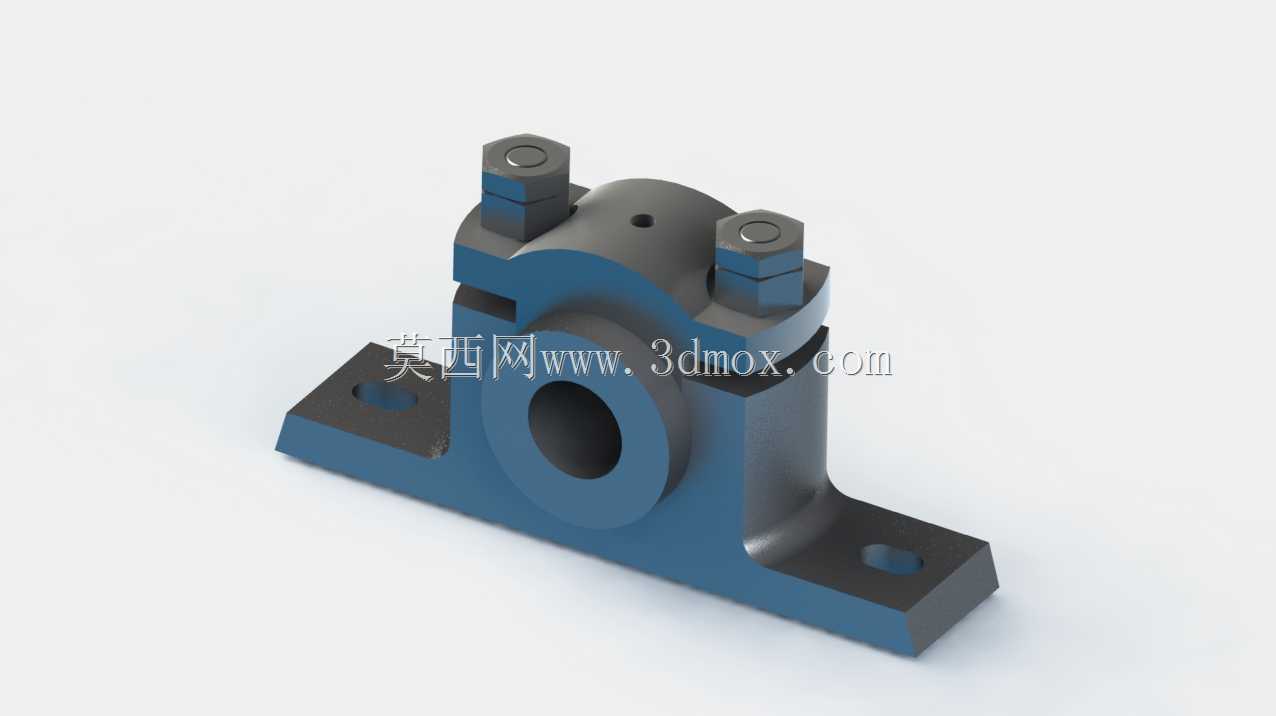

上盖的两个紧固螺栓位置要对称布置在轴孔两侧,螺栓的预紧力要匹配轴瓦的压紧需求,既不能压太死让轴瓦失去微量调心的余量,也不能太松导致运转时上下座出现开合间隙。顶部的小油孔是直通轴瓦内槽的,用来加注润滑脂,建模时要保证油孔的通径足够,避免加注润滑脂时阻力过大,油孔的位置要避开螺栓安装位,防止后期维护时油嘴被扳手磕碰损坏。
轴孔的内径尺寸要和选配的轴瓦外径做过渡配合,公差带不能选太松,不然轴瓦会在座孔里发生跟转,磨坏座体的半圆槽;也不能选太紧,不然装拆轴瓦时需要强行敲击,容易损坏轴瓦的合金层。两侧的安装脚要做圆角过渡,避免铸件冷却时在转角处出现应力集中,长期受交变载荷时出现开裂问题。整体建模时要把各部件的装配间隙留足,螺栓穿入孔要比螺栓公称直径大1到2毫米,抵消加工时的位置度误差,保证现场装配时螺栓能顺利穿入,不用额外修锉孔位。这类支撑件的建模不需要做过多花哨的结构,所有结构都要服务于安装便捷、支撑可靠、维护方便这几个核心需求,毕竟在工业现场,稳定好用永远是机械部件的第一评判标准。
