公路自行车TRP Spyre线拉碟刹安装支架

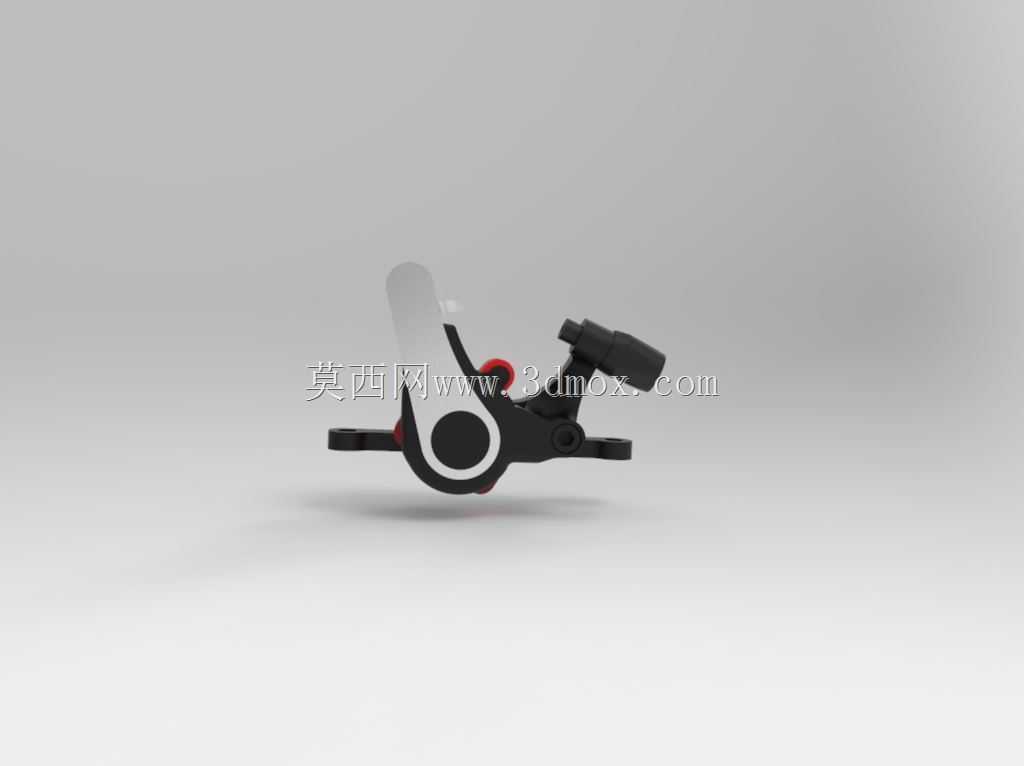

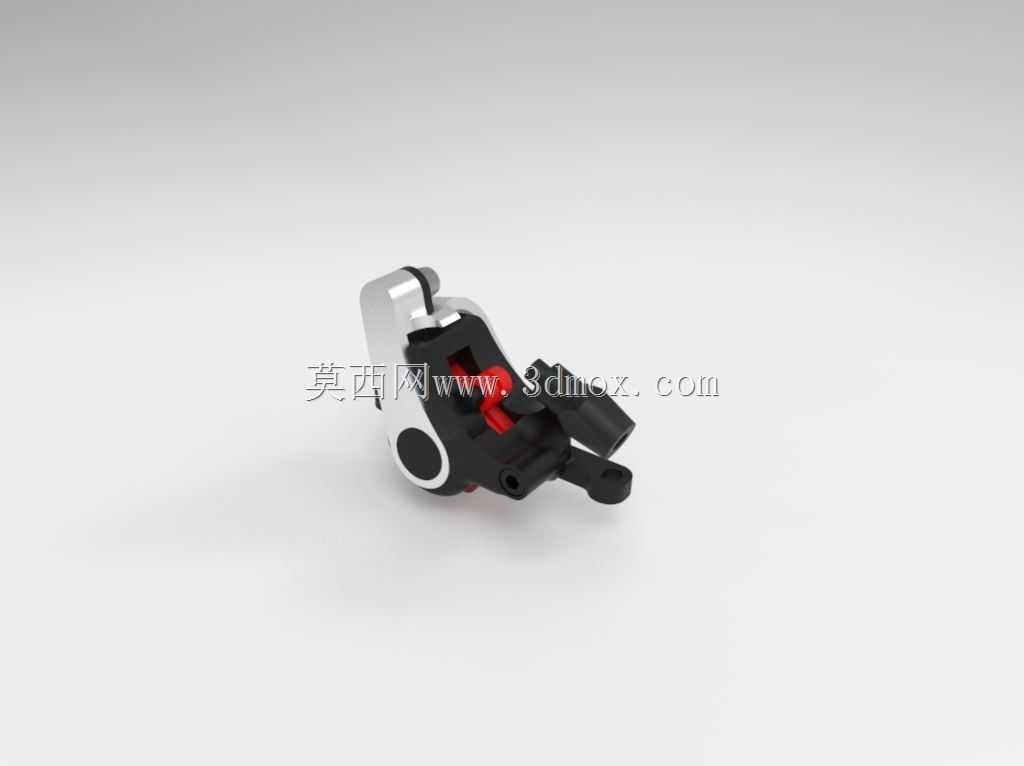

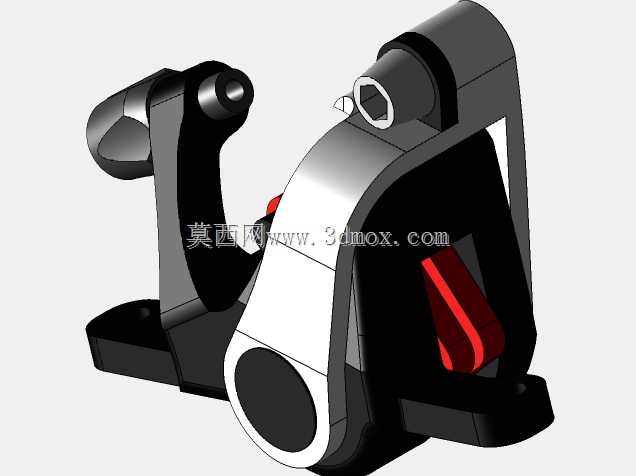

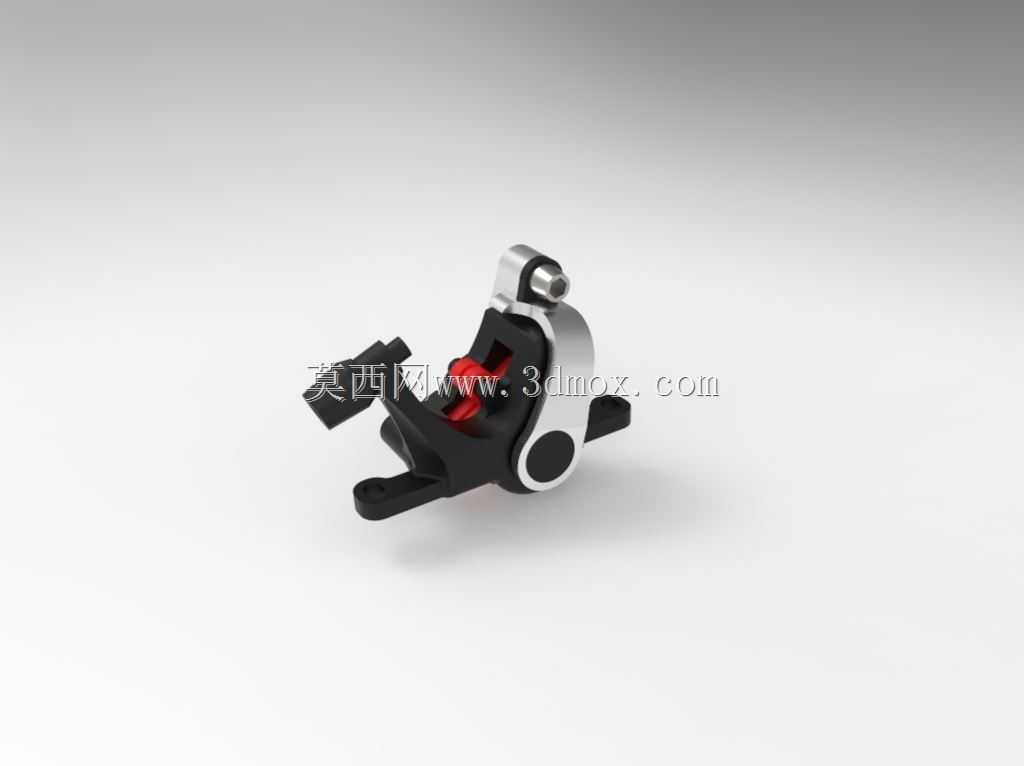

这套碟刹安装支架适配公路自行车平装式碟刹安装座，是TRP Spyre系列双边作动线拉碟刹的配套安装构件，主要用于公路车、砾石公路车的车架前叉碟刹安装位，解决平装碟刹座与夹器本体的安装定位问题，适配140mm、160mm两种常规公路碟刹盘片安装规格，可兼容大部分采用平装碟刹标准的碳纤维、铝合金公路车架与前叉。从结构设计来看，支架采用分体式压合结构，主体为高强度铝合金锻造后CNC精加工成型，表面做黑色硬质阳极氧化处理，耐磨性能优于普通喷涂工艺，长期暴露在户外泥水、雨水环境下不易出现涂层脱落、基体腐蚀问题。支架上的安装孔位做了同轴度公差控制，孔位与车架安装座的配合间隙控制在0.02mm以内，避免夹器安装后出现偏摆，导致碟片蹭刹、制动异响等常见问题。支架的夹器连接端设计了微调限位凸台，安装时无需额外添加垫片即可快速对齐碟片中心位置，降低装车调试的难度，即使是入门级装车人员也能快速完成夹器定位。从安装边界来看，支架整体厚度为12mm，安装后突出车架安装座的高度为8mm，不会与车架后下叉、前叉腿的异形管型发生干涉，适配最大胎宽为32c的公路外胎，在安装160mm碟片时，支架与碟片的安全间隙为3mm，制动过程中不会出现支架蹭碟的问题。支架的受力结构做了加强筋设计，在夹器制动力输出达到160N·m的极限工况下，支架的最大形变量为0.15mm，远低于行业标准要求的0.5mm形变量阈值，不会因为长期高强度制动出现支架变形、夹器移位的问题。在实际骑行场景中，这套支架搭配TRP Spyre夹器使用时，双边活塞同步推动来令片夹持碟片，不会出现单侧来令片偏磨的问题，制动手感线性，长距离下坡制动时的热衰减小，适合公路车长途骑行、砾石路面骑行的制动需求。建模过程中还原了支架的所有安装细节，包括固定螺栓的沉头孔位、夹器调节滑槽的限位结构、表面的品牌标识凹槽，结构尺寸与市售量产件完全一致，可直接用于自行车整车装配模拟、夹器安装干涉检查、定制改装件的配套设计参考。
