直柄麻花钻三维参数化设计作品

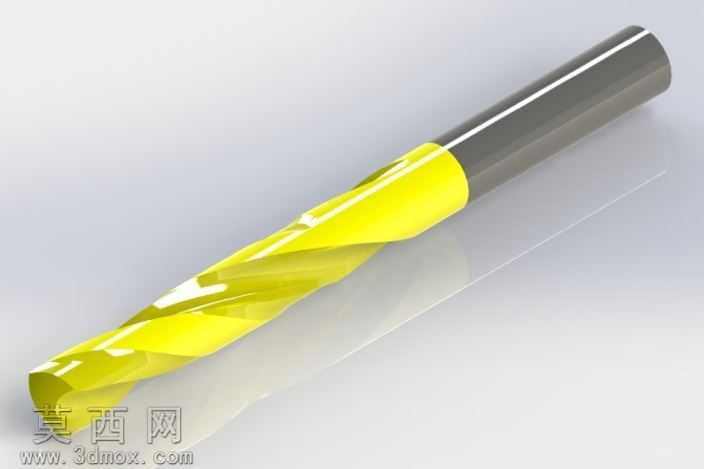

本作品为直柄麻花钻的三维参数化建模设计，整体建模过程严格遵循机械加工刀具的实际生产尺寸规范，在三维建模环境中先完成整体轮廓的草图绘制，以回转体特征构建钻头的直柄装夹段，保证柄部圆柱度符合机床装夹的公差要求，再通过螺旋扫描特征精准生成两条对称的螺旋排屑槽，螺旋角参数参考通用高速钢麻花钻的标准取值，确保排屑槽的曲面过渡顺滑无棱角，避免实际切削过程中出现排屑卡滞的问题。建模过程中对钻尖部分进行了精细化处理，通过多基准面切割生成标准的钻头顶角与横刃结构，精准还原主切削刃、副切削刃的刃带结构，刃带部分做了等宽偏移处理，保证钻头钻孔时的导向精度。材质渲染阶段，将钻头工作切削部分赋予镀钛涂层材质，调整材质的金属反射率与高光参数，还原镀钛层明亮的金黄色金属质感，同时对涂层与柄部的衔接边界做了渐变过渡处理，避免材质分界过于生硬；直柄部分赋予抛光高速钢材质，调低粗糙度参数还原钢件经精磨后的银灰色哑光金属质感，场景中添加了柔和的环境反射面，让钻头整体的光影表现更具真实感，清晰呈现各部分结构的曲面细节。设计过程中充分考虑了模型的可编辑性，将钻头直径、螺旋槽长度、柄部长度、顶角角度等核心参数设置为可驱动变量，后续可通过修改参数快速生成不同规格的同类型钻头模型，无需重复进行建模操作。模型各部分特征的拓扑结构规整，无碎面、重叠面等几何错误，可直接用于后续的工程图生成、切削仿真模拟、刀具装配适配等场景，整体结构完全匹配实际工业用直柄麻花钻的构造，能够直观展现该类切削刀具的外形特征与结构细节。
