医用压缩式雾化器整机结构设计方案

　　在门诊雾化治疗室、家庭呼吸护理场景中，压缩式雾化器是呼吸道局部给药的核心器具，其核心作用是通过压缩空气形成的高速射流，将药液打散为可进入下呼吸道的微米级雾粒，相比超声雾化设备，其雾粒粒径分布更集中在2-5μm的有效沉积区间，不会因超声空化效应破坏部分蛋白类药物活性，适配糖皮质激素、支气管扩张剂、祛痰类药物的雾化给药需求，覆盖儿童哮喘急性发作、成人慢阻肺居家维持治疗、咽喉部局部抗炎等多类临床场景。

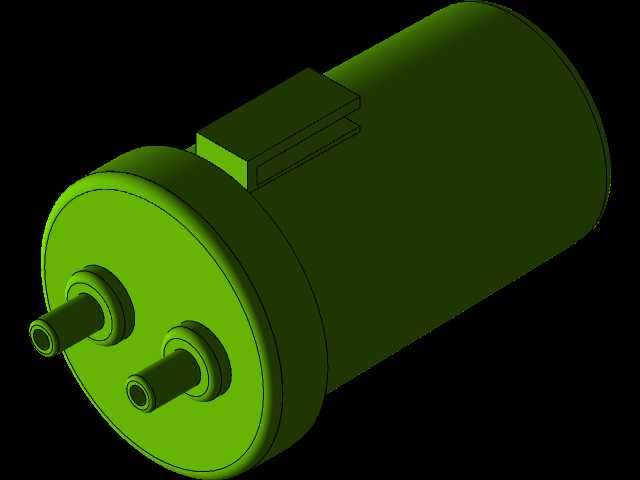

　　从结构设计逻辑来看，这款雾化器的整机布局围绕压缩气源、降噪结构、雾化输出通路三个核心模块展开，主机壳体采用上下分壳的卡扣加螺丝紧固结构，底部预留四个防滑胶垫的安装位，安装边界控制在桌面放置时占用面积不超过A5纸张幅面，整机重心落在壳体几何中心偏下位置，避免日常取放、管路拉扯时出现侧翻。内部压缩泵单元采用四点橡胶减震柱悬浮安装，减震柱的邵氏硬度控制在45-50度区间，既可以抵消压缩泵往复运动产生的高频振动传递到壳体引发的共振噪音，也能避免泵体在壳体内出现横向窜动，气路连接采用食品级硅胶软管，接头处做锥形过盈配合设计，无需额外管箍即可实现0.3MPa工作压力下的无泄漏，减少长期使用后的维护点。

　　设备的功能特性设计充分考虑临床使用的实际痛点，主机正面的雾化输出接口采用标准鲁尔锥度设计，可适配市面绝大多数一次性雾化杯、面罩、咬嘴配件，无需专用转接件；壳体侧面设计隐藏式提手结构，提手与壳体上壳一体化注塑成型，承重阈值不低于5kg，满足患者在病房、居家不同房间之间移动携带的需求；散热结构采用壳体侧面格栅自然对流设计，格栅开孔方向做45度斜向挡筋，既保证压缩泵连续工作4小时的散热风量需求，也能避免桌面泼洒的液体直接溅入内部电气元件，电气安全间隙符合医用电气设备的爬电距离要求，内部走线全部采用线卡固定，避免长期振动导致的线缆磨损绝缘层。

　　从安装边界的细节设计来看，雾化杯的安装接口做了防呆定位筋，用户安装时只有对位准确才能完全插入，避免错装导致的漏气、雾量不足问题；主机底部的电源仓采用卡扣式仓盖，无需工具即可更换内置保险丝，保险丝座旁做清晰的额定电流标识；壳体内部的气路过滤单元设计在进气端，过滤棉采用抽屉式安装结构，用户可定期取出更换进气过滤棉，避免环境中的灰尘进入压缩泵缸体造成磨损，延长整机无故障运行时长。雾量调节的气路旁路设计在雾化杯接口旁，通过调节旁路进气量改变射流负压，实现雾量从0.3mL/min到0.8mL/min的无级调节，调节旋钮做阻尼限位，用户旋转时可通过段落感感知调节幅度，无需额外刻度标识即可快速调整到适配不同年龄段患者的雾量输出，避免雾量过大导致儿童患者呛咳、雾量过小导致给药时长过长的问题。

　　在结构建模的细节处理上，所有壳体的棱角处都做了R2以上的圆角过渡，避免日常使用中磕碰划伤用户，壳体表面做细晒纹处理，减少指纹、划痕的残留，提升长期使用后的外观整洁度；内部压缩泵的安装位预留了0.5mm的装配公差间隙，可适配不同供应商同规格压缩泵的尺寸偏差，降低供应链的物料适配成本；电源开关采用大尺寸翘板结构，按键突出壳体表面3mm，用户佩戴医用手套也可方便操作，开关旁做清晰的通断标识，避免老年用户误操作。整机的气路通路做了圆弧过渡设计，没有直角弯折的气路死角，减少压缩空气在通路内的压力损失，保证输出到雾化杯的工作压力稳定在0.15-0.2MPa的最优区间，确保雾粒粒径的一致性，不会因气路压损导致雾粒变大、药物沉积在口咽部无法到达下呼吸道的问题。
