移动式双桶外科手术负压吸引装置

　　在手术室日常诊疗场景中，这类负压吸引装置是全程不可或缺的基础配套设备，从常规外科手术的术区渗液清理、术中出血抽吸，到腔镜手术下的烟雾与冲洗液回收，甚至急诊创伤处置中的分泌物、污染物快速清除，都需要依托稳定的负压供给完成操作，直接关系到术野暴露清晰度与操作效率。不同于固定安装的中心负压系统，这款移动式设计的吸引装置可以灵活适配不同手术间、急诊处置室、门诊小手术室甚至床旁操作的使用需求，无需依赖墙面负压接口，设备到位即可快速投入使用，应对临时调配、应急抢救场景时的适配性更强。

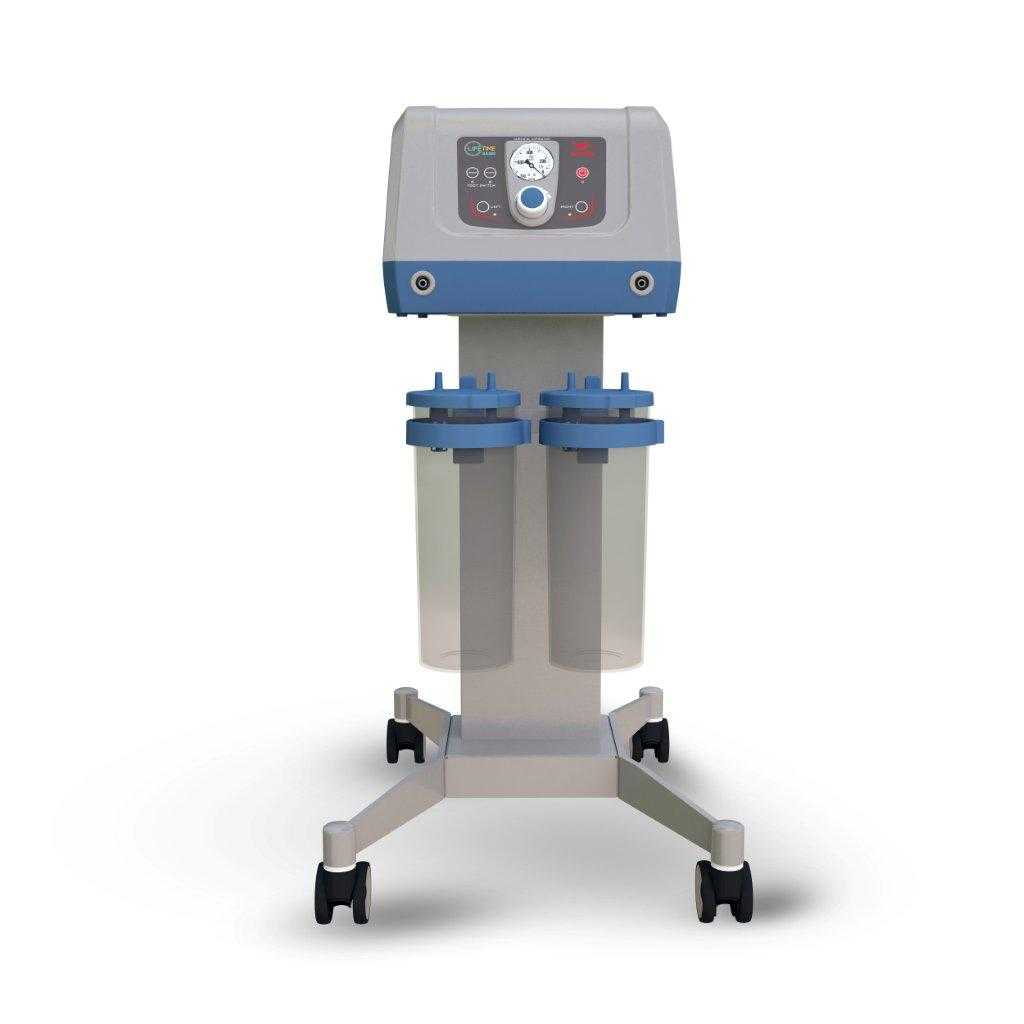

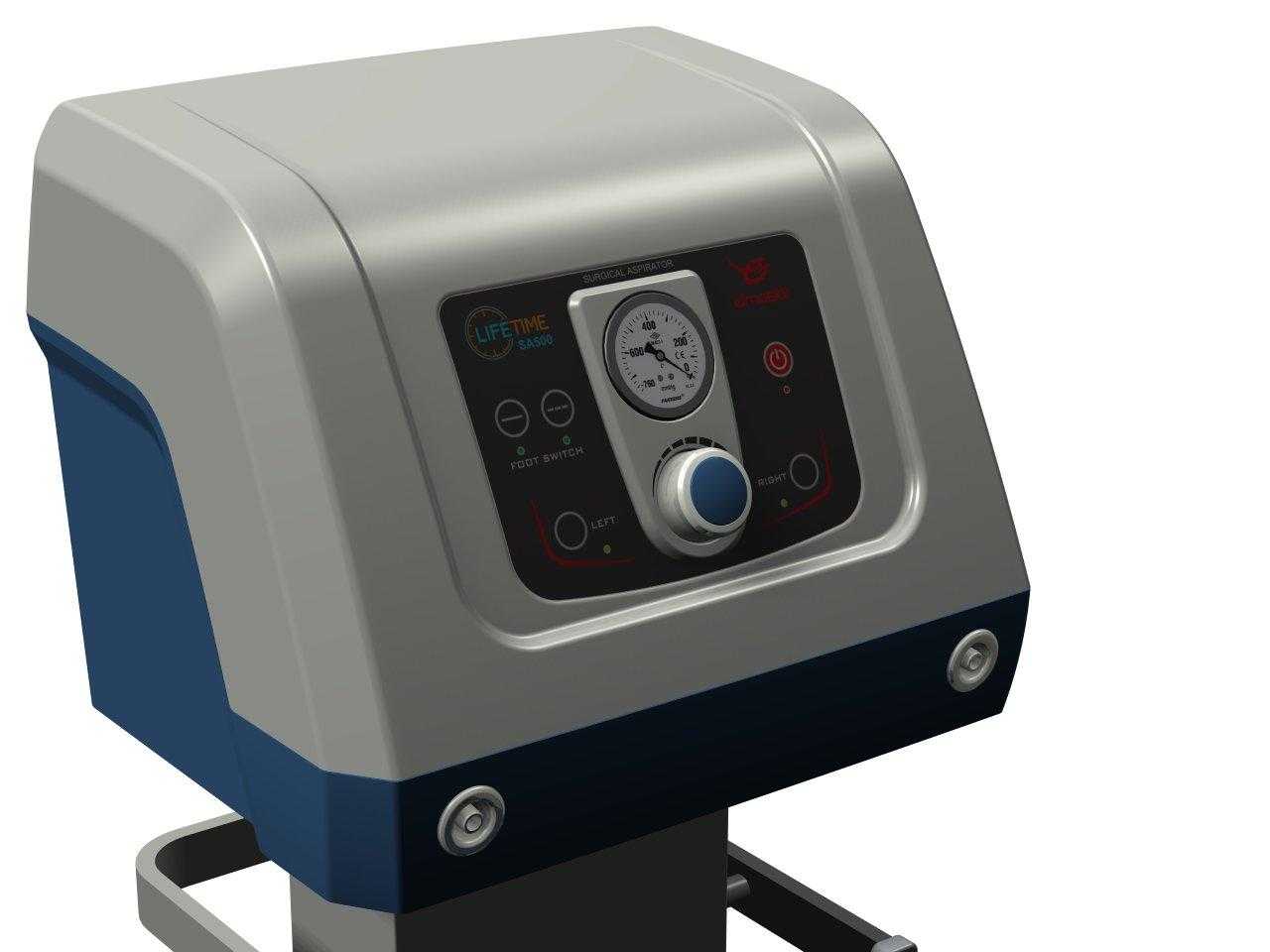

　　从功能结构来看，设备上部的控制主机集成了负压调节、压力显示、运行状态指示模块，操作面板倾斜布置，符合站立操作时的人机视角，医护人员无需过度俯身即可完成负压值调整、启停操作，面板上的旋钮与按键做了分区布局，负压调节旋钮尺寸偏大，戴无菌手套操作时也能精准控制力度，避免误触。主机下方的支架层板用于固定两个透明储液桶，双桶设计可以实现大容量储液，单桶满溢前可切换通路持续作业，桶身采用透明医用级材质，桶壁带有清晰的容量刻度，能直观观察储液量与液体性状，桶盖快拆结构设计方便术后倾倒、清洗与消毒，连接管路的接头做了防呆设计，避免安装时接错气路导致负压失效。

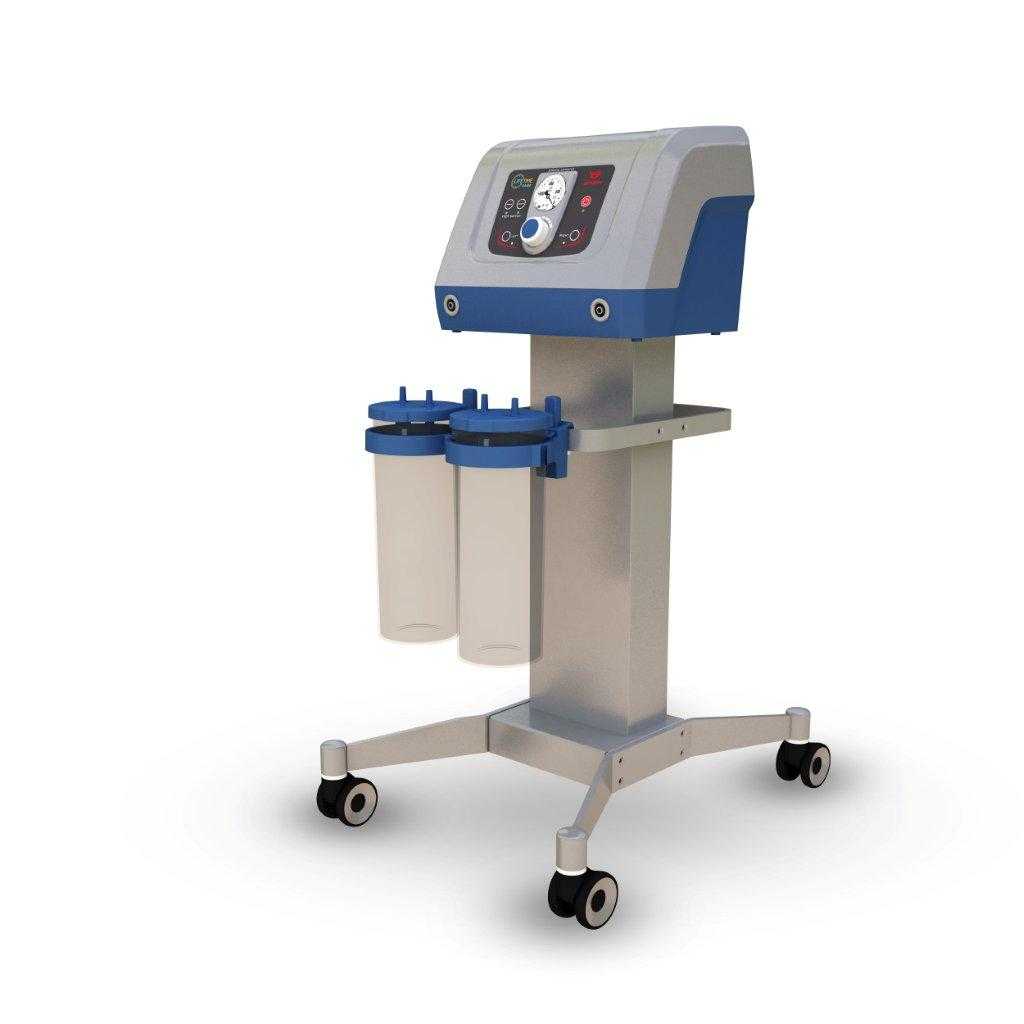

　　设备的支撑结构采用立式金属立柱搭配十字形脚轮底座，底座的四个支腿末端均配置医用静音万向脚轮，其中两个脚轮带刹车锁定结构，移动时推行阻力小、噪音低，不会对诊疗环境造成干扰，锁定后设备可稳定固定在操作位，不会因管路牵拉出现移位。整体结构的重心经过优化，主机与储液桶的重量集中在立柱中下部，推行转向时不会出现侧倾风险，底座支腿的外伸尺寸经过测算，既保证了支撑稳定性，又不会在靠近手术床时与床底结构发生干涉，适配多数标准手术床的底部空间。

　　建模过程中，首先需要确认各部件的装配层级关系，从底部脚轮、底座支腿、立柱、层板到上部主机、储液桶的装配基准统一以立柱中心轴线为定位基准，保证各部件同轴度符合装配要求。外壳部分的曲面建模需要注意主机上部的弧面过渡，控制面与侧面的拼接处做圆角处理，避免锐边，符合医用设备的外观安全要求。储液桶与固定卡扣的配合尺寸需要精准匹配，卡扣的开合角度、抱紧力度通过结构限位实现，保证安装后桶体不会因设备移动出现晃动脱落。控制区域的按键、旋钮、显示屏的布局严格参照人机操作逻辑排布，操作元件的间距满足戴手套操作的最小尺寸要求，避免操作时相邻按键互相干扰。

　　从安装边界来看，设备整体高度适配医护人员站立操作的舒适区间，无需过度抬臂或俯身即可完成所有面板操作，底座的最大外轮廓尺寸满足医院通道、电梯的通行要求，可顺利在不同科室间转运。设备背部的管路走线做了隐藏式设计，电源线与负压管路沿立柱侧面的走线槽布置，避免管路外露缠绕，同时预留足够的管线长度，满足设备在手术间内小范围移动的需求，无需频繁插拔电源。储液桶的拆卸路径无结构遮挡，向上提拉即可取出，清洗消毒时无需额外拆解其他部件，降低日常维护的操作复杂度。

　　在实际使用场景中，这类设备的负压输出稳定性是核心性能指标，建模时需要考虑主机内部负压发生模块的安装空间，预留足够的散热风道位置，保证长时间连续运行时设备不会过热。储液桶与主机之间的防溢流结构是设计重点，需要在桶盖位置设置溢流保护阀，当储液量达到警戒水位时自动切断气路，避免液体吸入主机内部造成元件损坏。脚轮的安装位置经过反复校核，保证设备在3度以内的倾斜地面上依然能保持稳定，不会出现自行滑移的情况，适配不同地面条件的诊疗空间。
