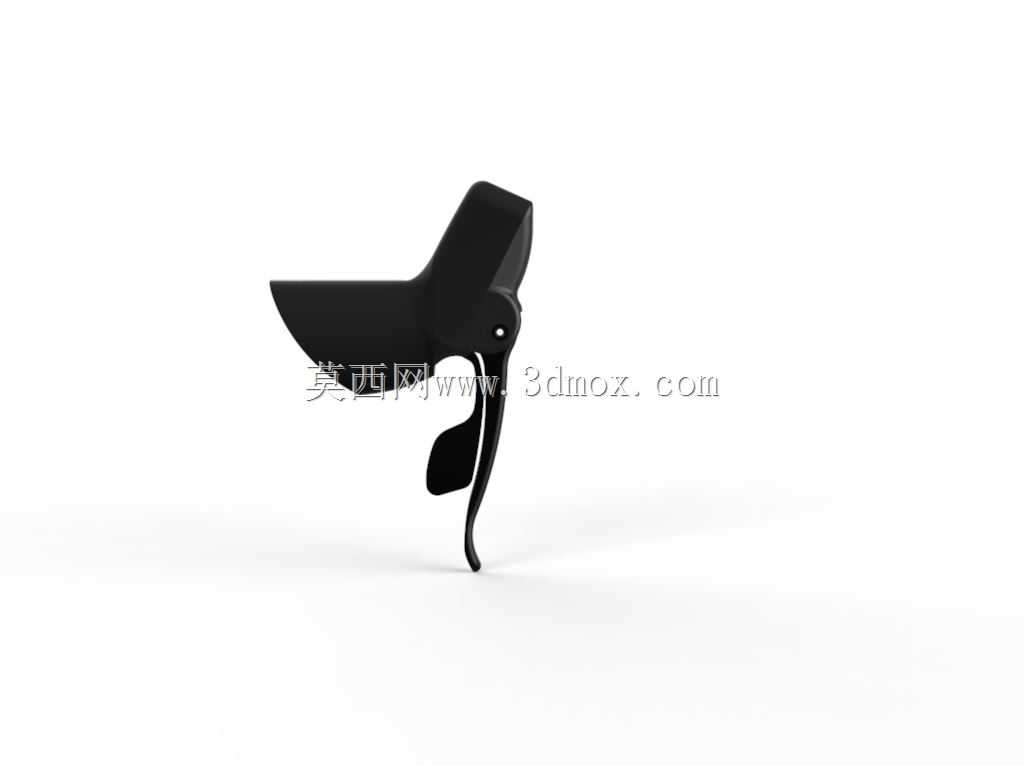

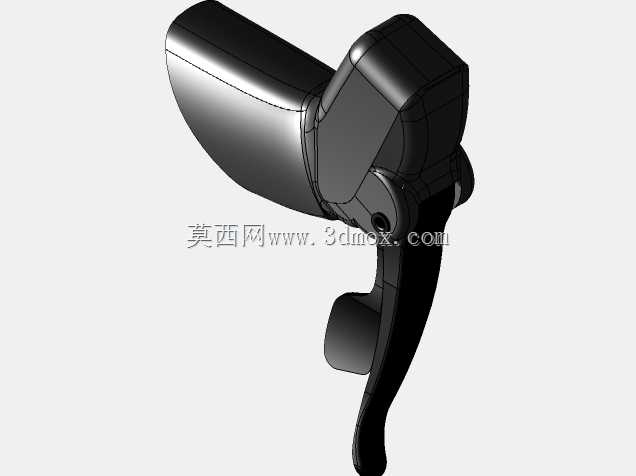

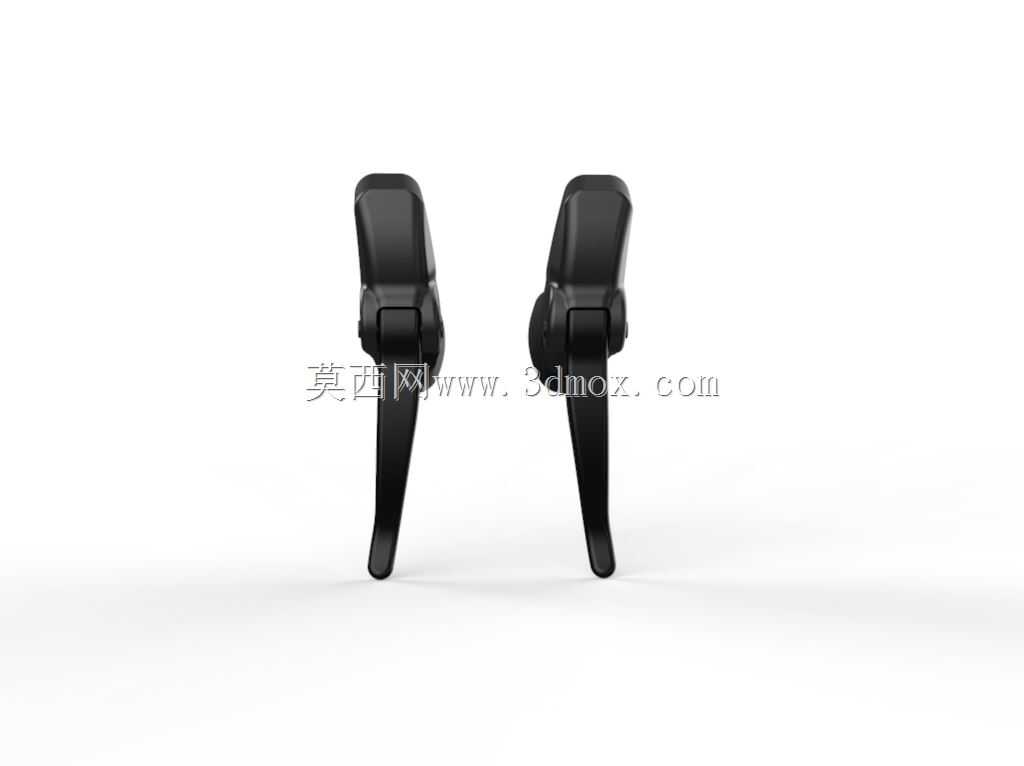

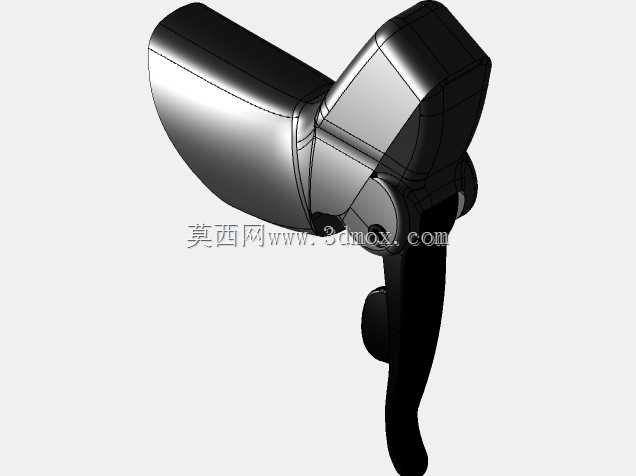

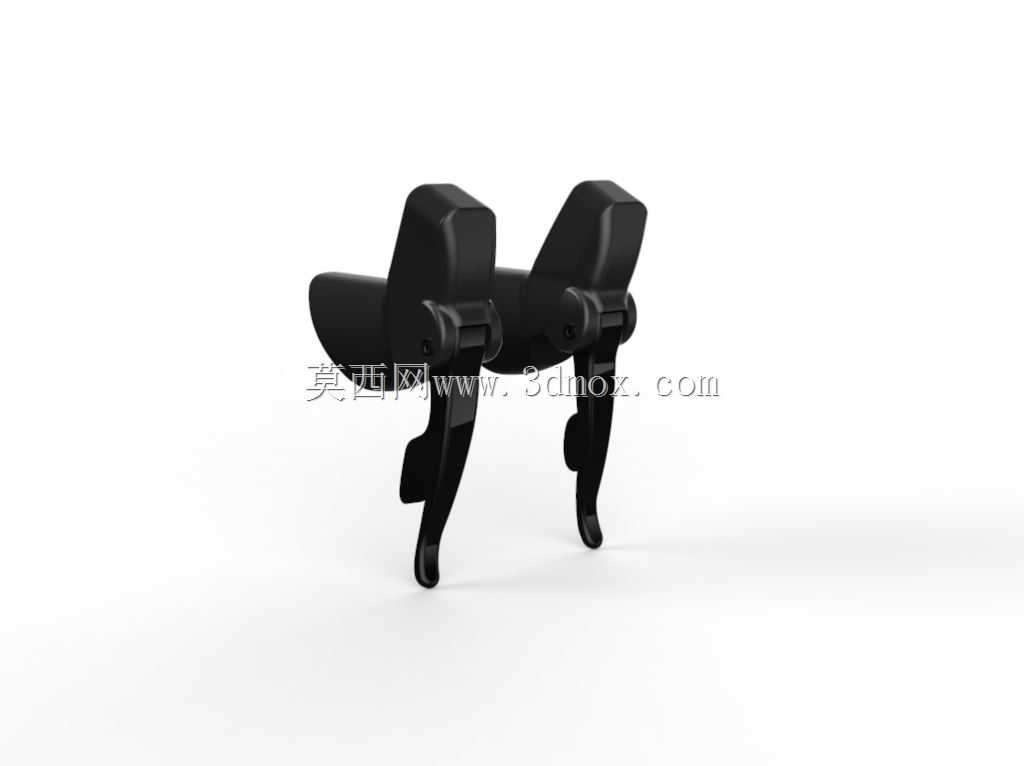

自行车SRAM Apex液压变速手柄结构设计

该款液压换档器是公路自行车传动操控系统的核心执行部件，主要安装于公路车弯把位置，供骑行者在骑行过程中完成前后拨链器的档位切换操作，适配SRAM Apex系列公路传动套件，兼顾平路巡航、爬坡冲刺等多场景下的变速需求。从实际使用场景来看，这类液压结构的换档器相比传统线拉结构，能大幅降低线管摩擦带来的操作阻尼，长时间骑行时手指操控负荷更小，尤其在长距离多起伏路段的连续变速操作中，液压传动的线性手感能让骑行者更精准控制档位切换力度，避免误操作导致的掉链、跳档问题。设计过程中，首先要考虑握姿贴合度，手柄主体的曲面弧度完全匹配成年骑行者握持弯把时的手指自然伸展角度，拨杆的触发行程控制在8-12mm区间，既保证足够的触发反馈感，又不会因为行程过长增加手指移动距离。安装边界方面，手柄夹环的内径适配标准31.8mm公路车弯把管径，夹环锁紧后的突出量控制在18mm以内，避免与把带缠绕、副刹安装等周边配件产生干涉，整体安装后手柄与弯把的夹角可在±15°范围内微调，适配不同手型用户的握持习惯。功能结构上，内部集成了液压油腔与活塞传动结构，拨杆触发时推动活塞建立油压，通过预埋的液压油管将动力传递至前拨与后拨的执行端，相比线拉结构不存在线管老化拉伸导致的变速精度下降问题，日常维护仅需定期检查油腔密封性即可。外形设计上，主体采用高强度工程塑料包覆内部铝合金受力骨架，整体重量控制在单只140g左右，在保证摔车冲击下结构强度的同时，尽可能降低车头部分的重量占比，拨杆表面做了防滑纹理处理，即使在雨天骑行手部沾水的情况下，也能保证手指与拨杆之间有足够摩擦力，不会出现打滑脱指的问题。结构设计时还考虑了不同手掌尺寸的适配性，拨杆的初始位置支持2档距离调节，手型偏小的用户可以将拨杆向握把方向拉近，减少手指够取拨杆的行程，手型偏大的用户则可以调远初始位置，避免握持时误触拨杆。液压油路的接口采用标准直插式快接结构，安装油管时无需额外工具即可完成密封锁紧，接口处的密封件采用耐油橡胶材质，可在-10℃到60℃的环境温度区间内保持密封性能，不会因为低温导致橡胶硬化出现漏油问题。
