带氯丁橡胶垫圈法兰安装铸铝电气防护外壳

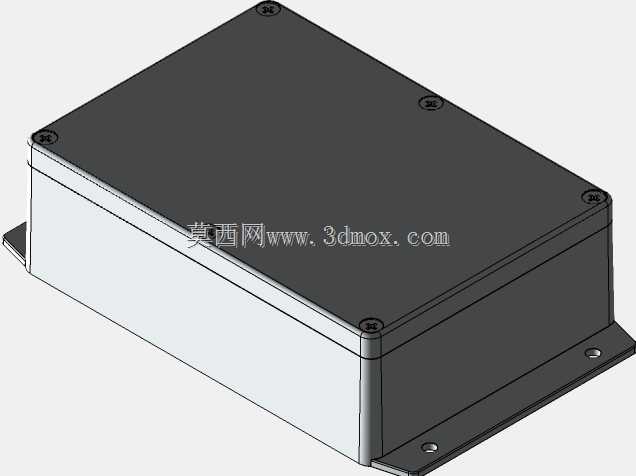

　　这款带法兰安装结构的铸铝防护外壳，是户外电气、工业电子控制场景中常用的防护承载部件，核心作用是为内部安装的PCB电路板、小型电气控制元件、接线端子组件提供可靠的物理防护与密封隔离。从结构设计来看，壳体采用一体压铸成型的铝质基座，侧壁厚度均匀兼顾结构强度与轻量化需求，底部延伸出带安装孔的法兰边，可直接通过螺栓固定在设备机架、墙面或安装面板上，无需额外设计转接支架，能有效缩减现场安装的工序与配件成本。上盖与基座的配合面预留了密封槽，配套的氯丁橡胶垫圈可嵌入槽内，上盖通过六颗均布的紧固螺丝压紧后，能实现稳定的防尘防水密封效果，可适应存在粉尘飞溅、短时淋水的工业现场环境，避免内部电路元件因受潮、积尘出现短路或接触不良问题。

　　设计过程中，壳体内部预留了多组支撑柱结构，对应PCB板的标准安装孔位，可直接将电路板通过自攻螺丝固定在支撑柱上，无需额外设计安装导轨或固定支架，内部空腔的净空尺寸可容纳常规尺寸的小型控制板、接线端子排以及少量布线空间，适配多数低压电气控制模块的安装需求。上盖的紧固螺丝采用均布排布，每颗螺丝的压紧力可均匀传递到密封垫圈上，避免局部压力不足导致的密封失效问题，螺丝孔位做了沉台设计，紧固后螺丝头部不会突出上盖表面，既避免了尖锐凸起带来的磕碰风险，也让外壳整体外观更规整。

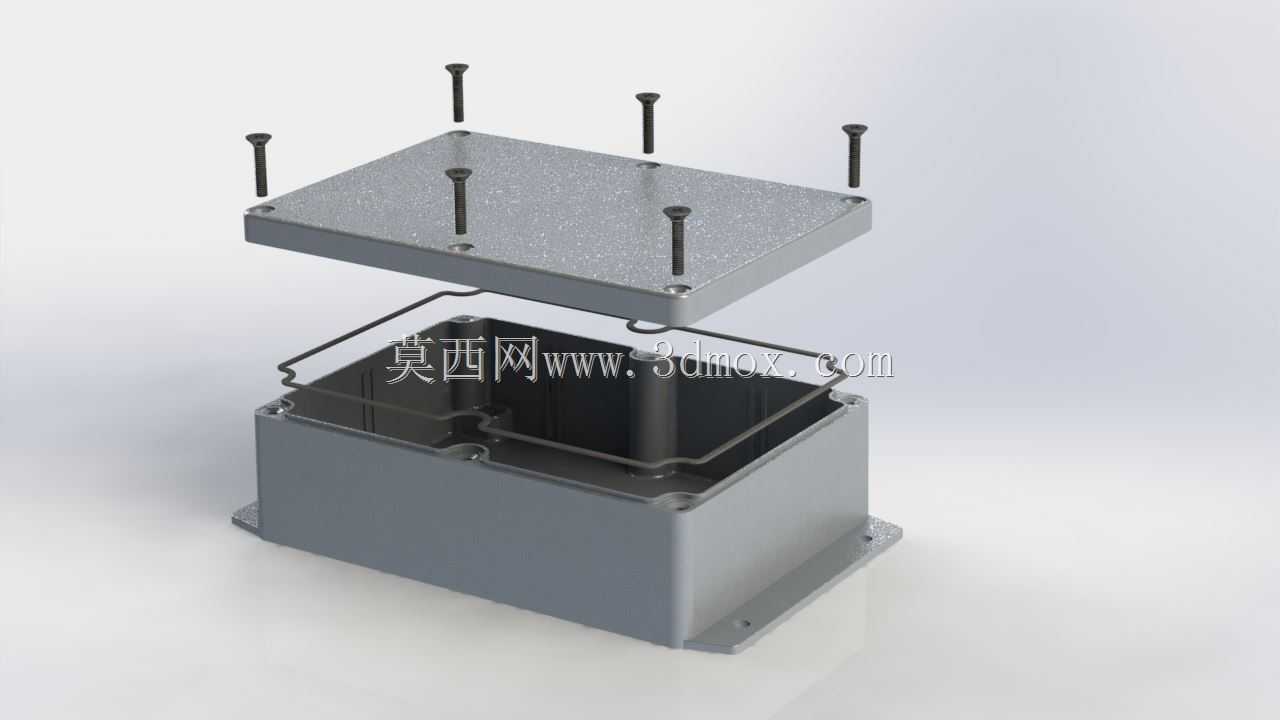

　　从安装边界来看，法兰边上的安装孔位间距按照通用工业安装标准设计，可适配多数现有设备的预留安装位，壳体的外部轮廓无突出的尖锐棱角，侧壁做了微小的拔模斜度，既符合压铸生产的工艺要求，也能在多台设备并排安装时减少空间占用。这类外壳常被用于户外传感器接线盒、小型设备控制模块外壳、工业现场信号转换装置防护壳等场景，铝质壳体本身具备良好的电磁屏蔽效果，可减少外界电磁信号对内部电路的干扰，同时金属材质的散热性能优于塑料外壳，能帮助内部工作的电子元件散发热量，提升元件长期工作的稳定性。在建模还原过程中，严格按照实际产品的装配关系拆分了基座、上盖、密封垫圈、紧固螺丝四个独立部件，各部件的配合间隙、安装孔位尺寸、密封槽深度都按照实际工程参数设置，可直接用于装配模拟、安装干涉检查以及后续的结构改型设计参考。
