德尔福112M-B3卧式动力电机结构

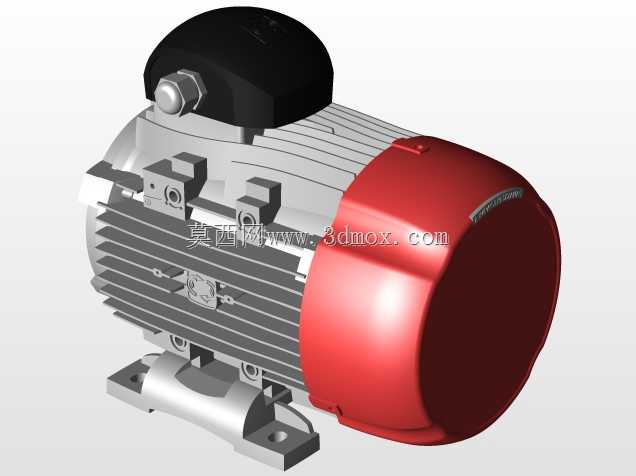

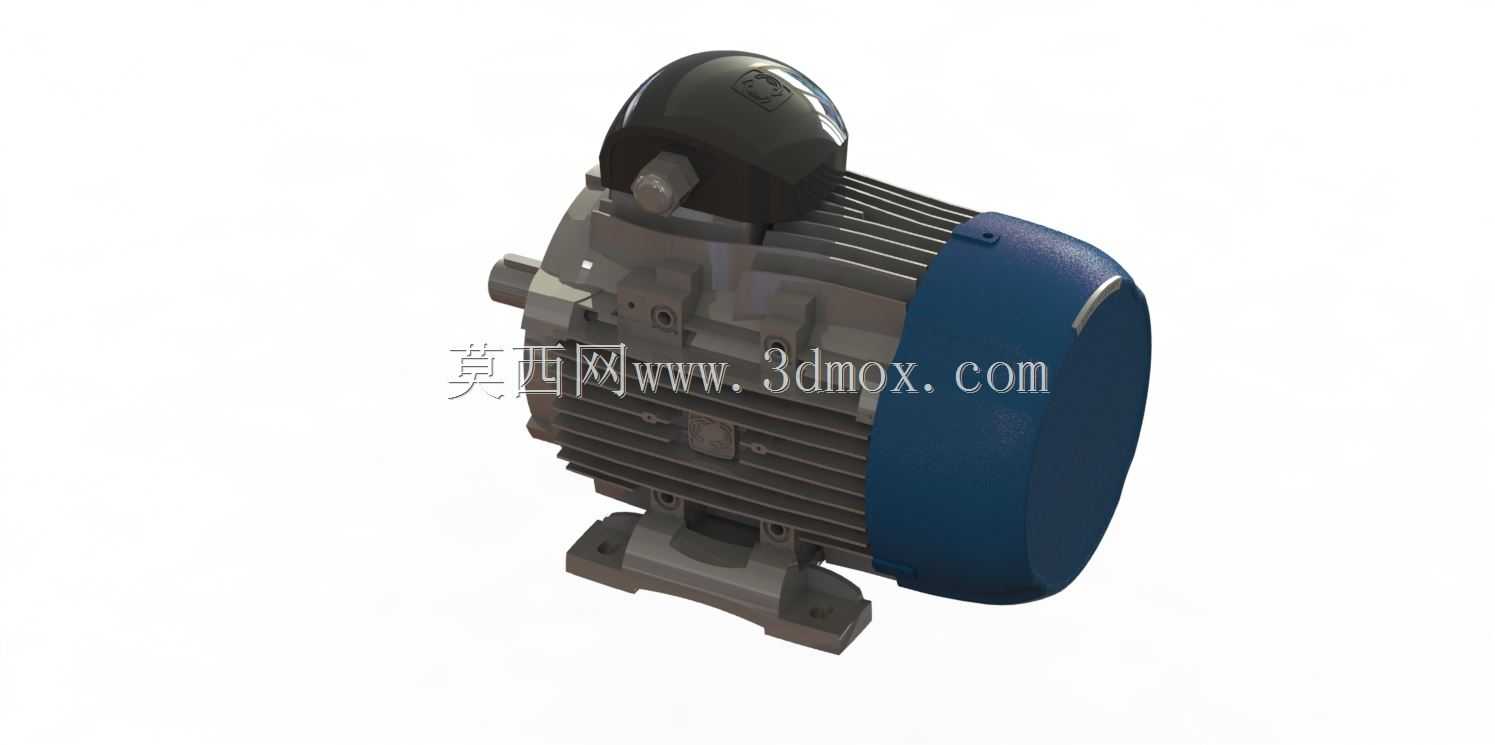

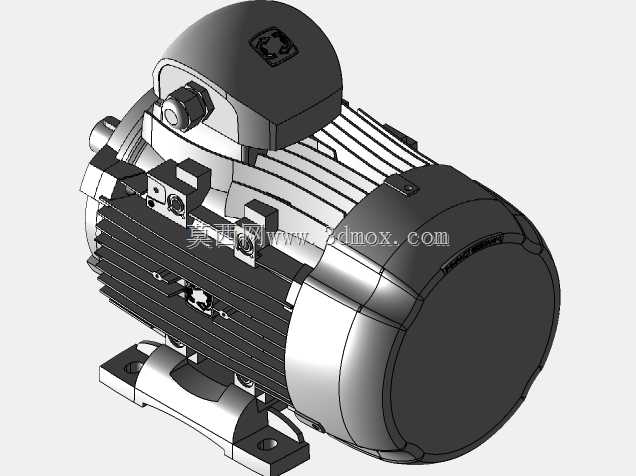

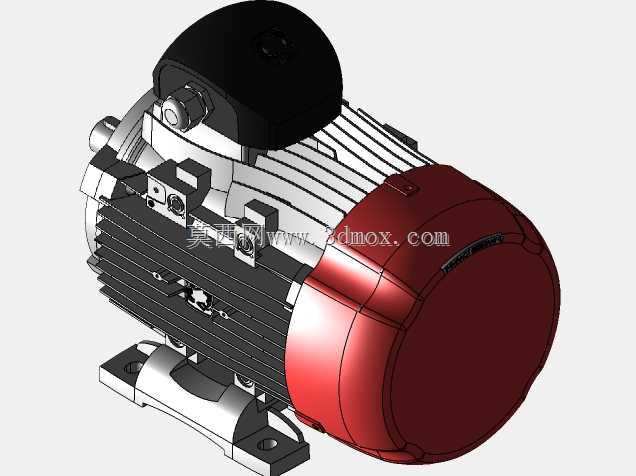

这款B3安装形式的动力电机，在常规工业传动场景里适配性极强，不管是配套小型输送线的驱动端、机床辅机的动力输入，还是通用风机、水泵的动力源匹配，都能覆盖多数常规工况的安装需求。从结构设计来看，机座采用带散热筋的一体化铸铝结构，沿轴向排布的等距散热筋在有限的机座表面积上最大化了散热接触面积，电机持续运行时绕组产生的热量能通过铁芯传导到机座，再顺着散热筋快速和流通空气完成热交换，避免长时间满负荷运行出现温升超标的问题。端盖部分采用加厚铸铝材质，和机座的止口配合做了高精度公差匹配，装配后能保证轴承室的同轴度，减少转子高速转动时的径向跳动，降低运行过程中的机械振动与轴承磨损速率。顶部的接线盒做了独立的密封腔体设计，接线端子和内部绕组的引出线做了绝缘隔离，常规车间环境下的粉尘、少量溅水都不会侵入接线部位造成绝缘故障，接线腔预留的走线空间也足够现场布线时完成线缆压接、端子固定的操作，不用额外扩展接线空间。B3底脚安装的结构是这款电机最通用的设计点，四个安装脚和机座为一体铸造成型，底脚的安装孔做了长圆孔设计，现场安装时可以在小范围内调整电机的轴向位置，方便和被驱动设备完成带轮、联轴器的对中操作，不用反复扩孔调整安装基准。从安装边界来看，这款112机座号的电机，轴伸端的轴径、键槽尺寸都符合通用工业电机的标准尺寸规范，中心高尺寸和同机座号的标准电机完全通用，设备改造替换时不用重新加工安装底座，只要核对轴伸长度、安装孔距就能直接完成替换，大幅缩短现场设备改造的停机时间。风罩部分采用薄钢板冲压成型，罩体上的通风孔做了导流角度设计，外部冷却风被风叶带动后，能顺着散热筋的轴向方向完整扫过整个机座表面，不会出现局部散热盲区。后端的风叶采用工程塑料材质，动平衡精度做了校准，高速转动时不会产生额外的风噪与振动。在实际选型适配时，这类卧式安装电机的输出轴可以直接通过联轴器连接刚性负载，也可以通过带轮、链轮传递扭矩，适配不同传动比的动力传输需求，不管是恒定负载的连续运行工况，还是存在短时过载的间歇运行场景，结构强度都能满足使用要求。
