Unimog404燃油泵化油器连接燃油管路

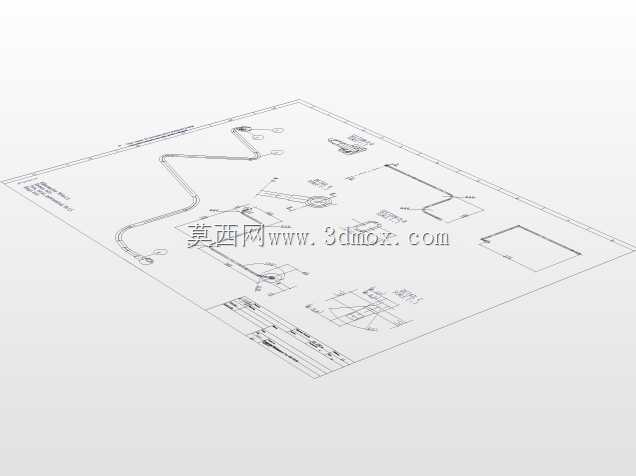

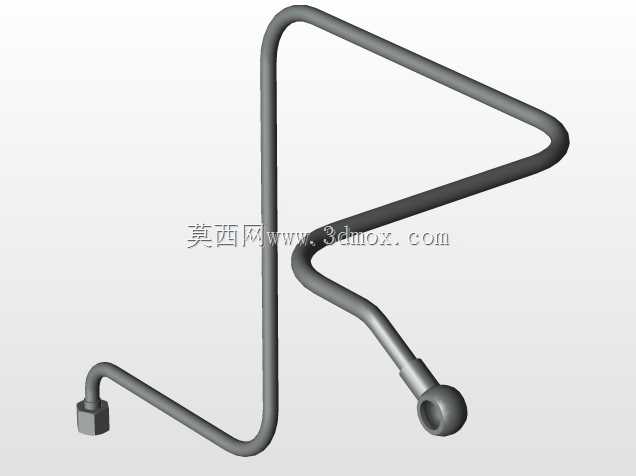

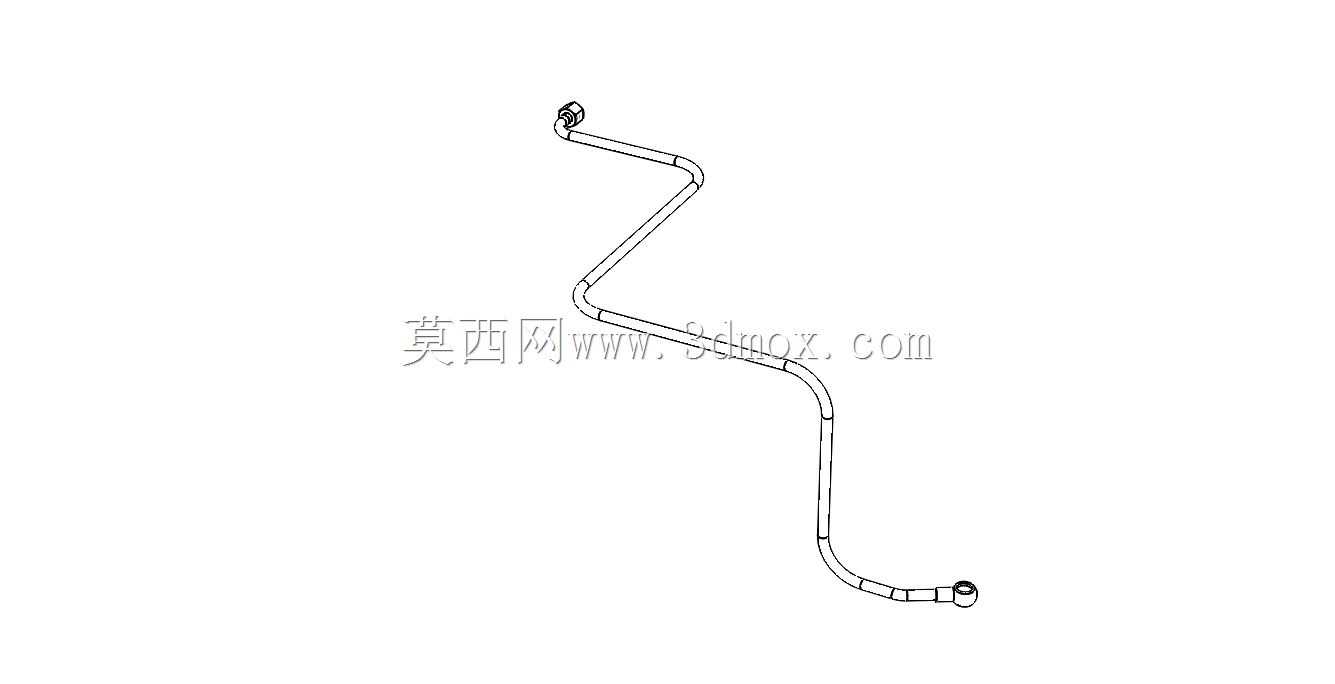

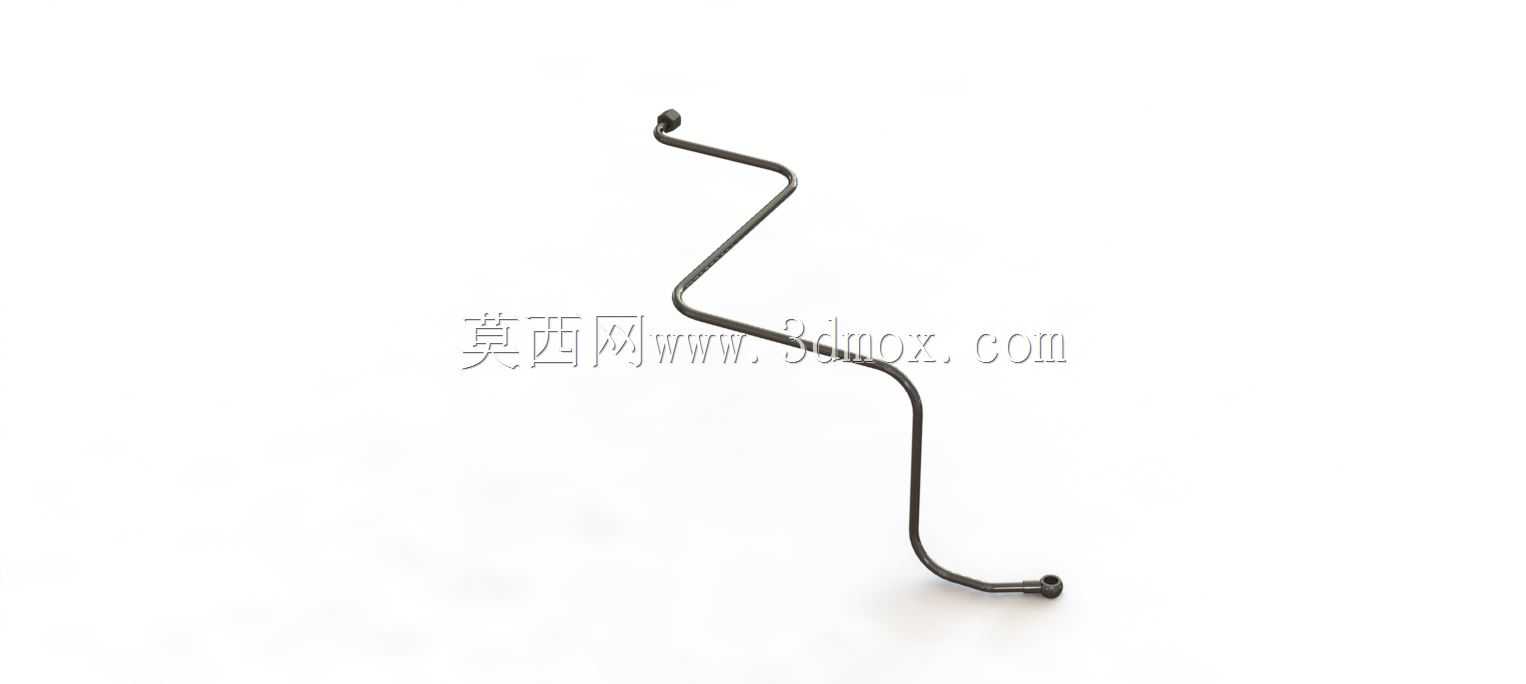

在越野特种车辆的动力供给系统中，燃油管路作为连接燃油泵与化油器的核心介质通道，直接决定了燃油输送的稳定性与发动机工况的可靠性，尤其对于Unimog404这类常服役于非铺装路面、复杂野外环境的特种作业车辆，管路的走向合理性、连接可靠性直接影响整车在颠簸、大倾角工况下的燃油供给连续性。这款适配M180发动机的燃油管路，完整集成了两端的连接接头与配套密封配件，建模过程中直接将连接附件与管路本体整合为统一装配体，无需额外调取标准件即可完成整机动力系统的管路布局校核。从实际工程应用角度看，这类燃油管路的设计核心首先是避让发动机周边的排气歧管、点火线束、进气管路等周边部件，避免长期受高温烘烤加速橡胶密封件老化，同时要预留足够的振动余量，抵消发动机运转过程中产生的往复振动，防止管路硬连接部位出现应力疲劳开裂。建模时采用3D草图驱动管路走向的设计逻辑，完全参照实车旧件的空间弯折路径进行拟合，需要注意的是，由于参照的是长期使用后的旧管路，金属管体在长期振动、外力磕碰下会产生轻微的形变偏移，因此模型的弯折尺寸与全新原厂件存在一定偏差，在实际复刻加工时，需要根据化油器接口与燃油泵接口的实际安装位置，对靠近化油器侧的末端管段进行微幅校正弯曲，调整量控制在小范围即可匹配安装边界。管路整体采用金属硬管搭配两端密封接头的结构，相比柔性橡胶管路拥有更好的抗形变能力与燃油耐腐蚀性，适合在高温、多油污的发动机舱环境下长期服役，空间走向采用多段折线弯折设计，既可以通过管体自身的微幅形变吸收振动能量，也能最大化利用发动机舱内的狭窄空余空间完成布局，避免与周边运动部件产生运动干涉。在进行整车动力系统三维装配校核时，该模型可以直接导入装配环境，验证管路与周边发电机、起动机、气门室盖等部件的安全间隙，排查设计阶段可能存在的装配干涉问题，也可以作为管路复刻加工的三维参照基准，减少实车测绘的工作量。
