线圈绝缘机用卡口式固定法兰结构

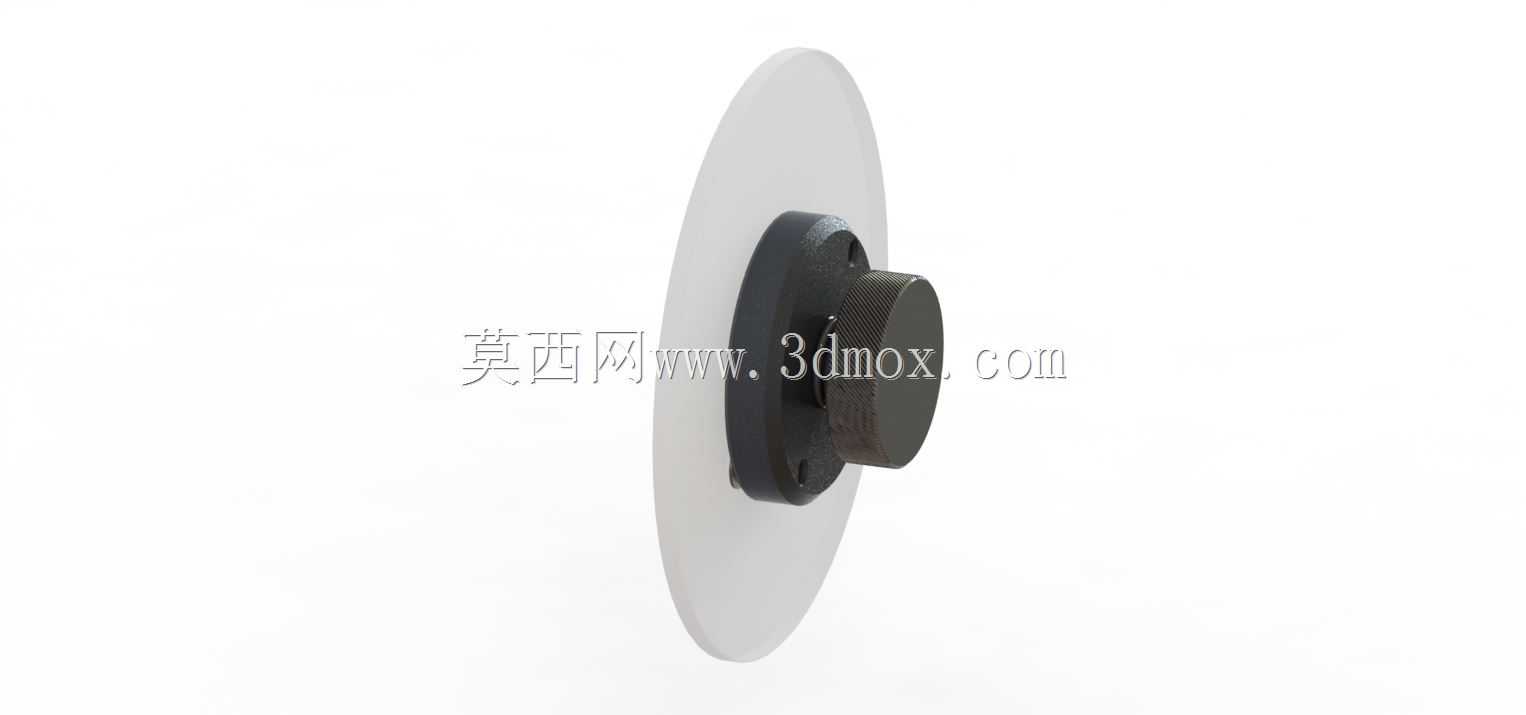

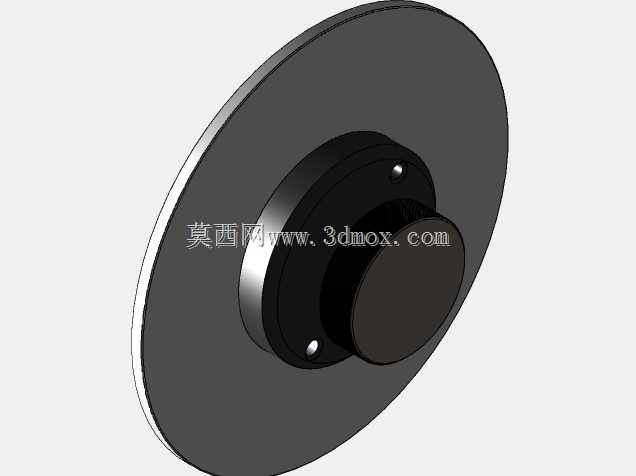

这款卡口式固定法兰主要应用于线圈绝缘机的绝缘带架安装工位，是绝缘带料卷支撑与定位的核心连接构件，在设备运行过程中承担绝缘带架的轴向定位、周向防转以及承载料卷转动带来的径向载荷作用，保障绝缘带送料过程的同轴度与稳定性，避免带料跑偏、张力波动影响线圈包覆绝缘层的均匀性。从结构设计来看，法兰采用分体式组合结构，一侧为大直径薄型圆盘定位基面，安装时贴合设备墙板的安装面，通过盘面的定位止口与墙板预装孔实现径向定位，无需额外加工复杂的定位槽即可保证安装同轴度；另一侧延伸出带外螺纹与滚花纹理的卡口连接段，滚花段用于手动旋拧时增加摩擦力，无需借助专用工具即可快速完成绝缘带架的装拆更换，适配生产过程中不同宽度、不同内径规格绝缘带卷的快速换型需求，卡口结构相比传统螺栓压紧的固定方式，换型时间可缩短六成以上，适配中小批量多规格线圈的绝缘加工场景。设计过程中重点考量了安装边界的适配性，大圆盘的外径尺寸覆盖常规绝缘带架的端面接触范围，避免带架转动过程中出现端面翘曲，卡口段的外径与常用绝缘带架的内孔尺寸做了公差适配，采用间隙配合公差带，既保证带架可以顺畅套入，又不会因配合间隙过大导致带架转动时出现径向跳动；法兰整体的轴向尺寸经过压缩，在保证连接强度的前提下尽可能减少安装后突出墙板的长度，避免与周边的送料辊、张力调节机构产生运动干涉。结构受力方面，圆盘与卡口段的衔接位置做了圆角过渡处理，消除应力集中隐患，即使长期承受带卷满料状态下的偏载作用力，也不会出现衔接处断裂的问题；卡口末端的螺纹段配套锁紧压环，待带架套入后旋紧压环即可实现带架的轴向锁紧，压环与带架接触面做了防滑纹理处理，设备高速送带时也不会出现压环松脱的情况。在实际设备装配场景中，该法兰不需要对原有设备墙板做额外改造，只需按照法兰止口尺寸在墙板上加工对应安装孔，通过盘面周边的沉头螺钉即可完成法兰的固定，安装后法兰定位基面与墙板的贴合度可控制在0.02mm以内，保证带架转动时的端面跳动量满足绝缘带送料的精度要求，适配线圈绝缘加工过程中对带料输送稳定性的严苛要求。
