木质纹理Oloid曲面几何体造型设计

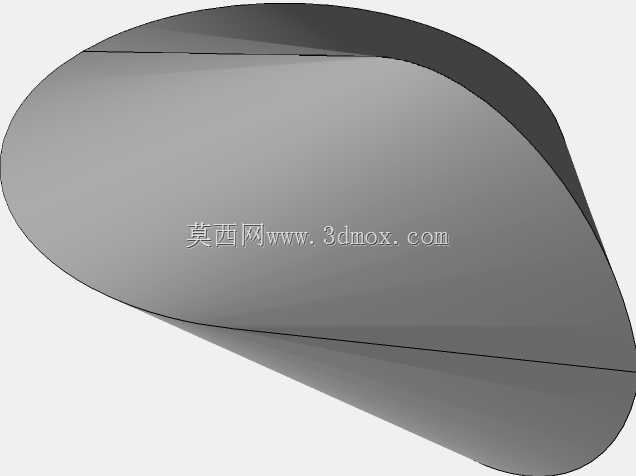

在非标自动化的物料整列、特殊曲面传动演示以及工业设计教具开发场景中，Oloid这类特殊三维曲面结构的应用价值一直被不少结构工程师低估。不同于常规的圆柱、球体等标准回转体，Oloid的成型逻辑完全基于两个垂直相交的等径圆构建：两个圆所在平面互相垂直，每个圆的圆心恰好落在另一个圆的圆周上，两圆心间距与圆半径数值相等，最终形成的凸包曲面全程没有尖锐棱角，所有曲面过渡均为连续G1曲率衔接，这一特性让它在平面上滚动时，整个曲面能以完全贴合的状态完成全周滚动，接触轨迹覆盖自身全部外表面，滚动过程中重心始终保持恒定高度，不会出现常规多边形滚轮的上下颠簸问题。

从实际应用维度看，这类曲面结构目前在小型物料输送的无动力滚道、特殊流体搅拌桨叶的曲面构型、工业设计专业的几何教具领域都有落地场景。做无动力滚道时，用Oloid替代传统圆柱滚轮，不需要额外设置导向结构，就能让输送面上的轻薄片状物料在行进过程中自动完成姿态调整，不会出现卡滞、偏斜的问题；做搅拌桨叶构型时，全曲面连续贴合的特性能让桨叶在搅拌腔体内扫过更大的流体接触范围，减少搅拌死角，尤其适合低粘度流体的均匀混合工况。

设计这类结构时，首先要锁定两个基准圆的空间位置约束，不能出现圆心偏移、平面垂直度超差的问题，一旦两个圆的位置关系偏离设定参数，最终生成的凸包曲面就会出现曲率突变，滚动时的重心稳定性会直接失效。曲面生成阶段要优先采用骨架凸包的构建逻辑，先提取两个圆上各三分之一长度的圆弧段作为曲面边界，再通过放样生成连续的外凸曲面，每一段圆弧对应的圆心角恰好为4π/3，三段圆弧拼接后就能形成完整的闭合凸面，不需要额外做曲面修补。

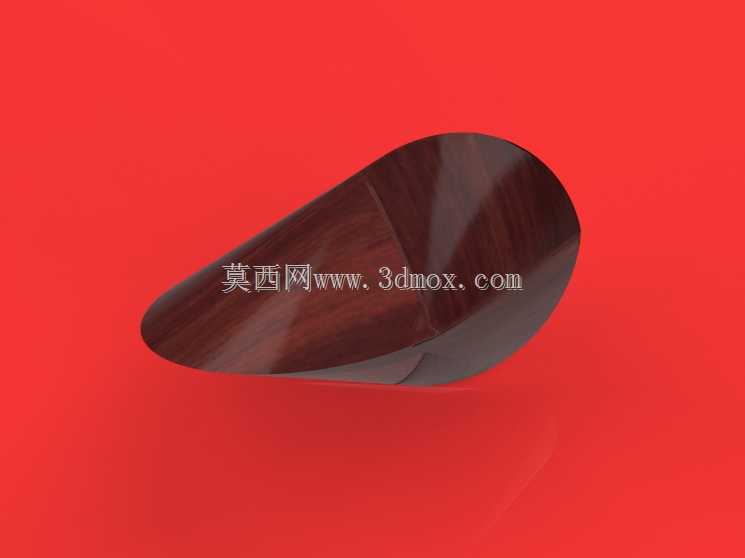

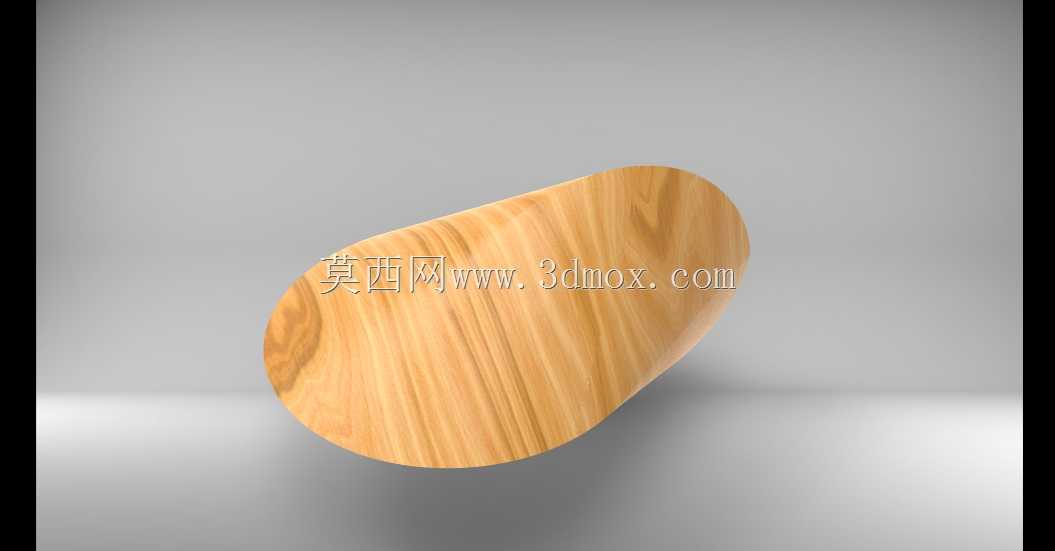

做外观处理时，木质纹理的映射要顺着曲面的延展方向排布，避免出现纹理拉伸、错位的问题，因为曲面全程是连续变化的曲率，常规的平面纹理映射会在曲面转折处出现纹理畸变，需要采用UV展开的方式将整个曲面拆解为连续的平面域，再匹配木纹纹理的走向，才能还原真实木质材质的视觉效果。安装边界方面，这类结构如果用作滚轮使用，转轴需要设置在两个基准圆圆心连线的中点位置，转轴直径不超过整体结构外接球直径的十分之一，避免转轴突出曲面影响滚动贴合度，整体结构的外接长方体边界为等边长的正立方体，安装时预留的间隙只需要大于外接立方体边长的5%，就能保证全周滚动时不会和周边结构发生干涉。
