蒸汽发动机活塞结构三维设计作品

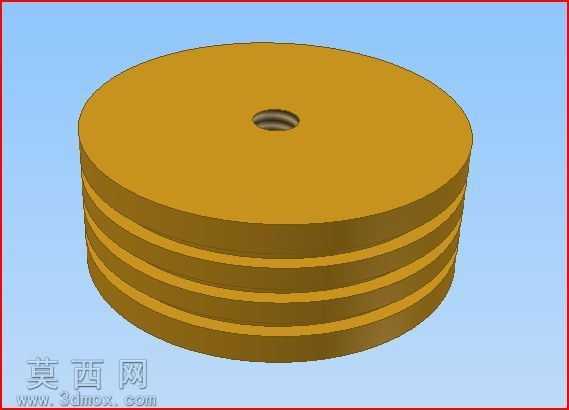

本作品为蒸汽发动机核心往复构件活塞的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以同轴圆柱体为基础特征，确定活塞的主体外径与轴向总高度尺寸，保证主体轮廓的圆柱度符合蒸汽动力装置的装配公差要求。在主体结构基础上，设计人员于活塞外圆周面均匀排布多道环形环槽，环槽的宽度、深度以及相邻环槽的间距均参照蒸汽发动机活塞密封的实际工况设定，可用于适配活塞环的安装，实现气缸工作腔的密封效果，避免蒸汽压力泄漏影响动力输出效率。活塞顶面中心位置设计有同轴内螺纹安装孔，孔位与活塞主体保持严格的同轴度公差，用于连接活塞杆组件，将蒸汽推动产生的往复动力向外传递，螺纹孔的深度与牙型参数经过匹配校核，可保证动力传递过程中的连接强度，避免往复运动中出现连接松脱的问题。材质渲染阶段，为活塞主体赋予了黄铜类金属材质，调整材质的漫反射、粗糙度与金属度参数，还原铜质构件温润的金属光泽，同时在环形环槽位置通过材质明暗层次的区分，清晰展现环槽的凹陷结构特征，让整体模型的结构辨识度大幅提升。渲染过程中采用浅蓝色纯色背景，搭配柔和的环境漫反射光照，避免多余光影对结构展示造成干扰，可清晰呈现活塞的外轮廓、环槽分布以及中心安装孔的结构细节。设计过程中充分考虑蒸汽发动机活塞的实际工作需求，整体结构无多余冗余特征，所有结构特征均服务于密封、动力传递、往复运动导向的核心功能，各部位的尺寸比例经过反复校核，既保证构件自身的结构强度，也兼顾了与气缸、活塞杆等周边配套构件的装配适配性，可用于蒸汽发动机原理演示、构件结构教学以及相关动力装置的设计参考。
