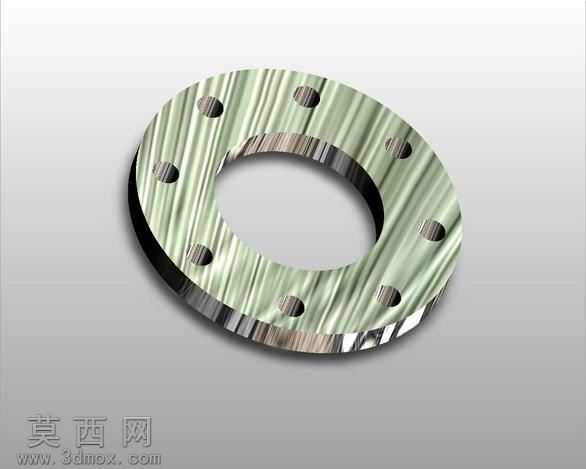

DN100规格PN10压力等级法兰盘三维模型

本模型为DN100公称通径、PN10公称压力的法兰连接件，建模过程严格遵循DIN2576与EN1092-1标准的尺寸规范，采用三维参数化建模方式完成整体结构搭建。建模初始阶段首先绘制法兰的基准回转截面，通过旋转凸台特征生成法兰的盘状基体，精准控制法兰的外径、内径与整体厚度尺寸，保证基体的同轴度公差符合管道连接的装配要求。随后根据标准规定的螺栓孔分布参数，绘制单个螺栓孔的拉伸切除截面，通过圆周阵列特征完成全部螺栓孔的排布，阵列过程中严格保证孔位的分度圆直径、相邻孔的角度公差，确保实际装配时螺栓可顺利穿入完成对接。模型完成基础结构搭建后，对法兰的密封面、孔壁边缘进行了圆角与倒角处理，还原实际机加工过程中的工艺细节，避免尖锐棱角带来的应力集中问题，同时也让模型的视觉表现更贴近真实工业零件的加工质感。材质渲染阶段采用金属碳钢材质球，调整材质的粗糙度、金属度参数，还原锻造法兰的哑光金属质感，对螺栓孔内壁、法兰密封面区域做了细微的材质区分，模拟机加工面与非加工面的质感差异，渲染时采用柔和的工业环境光，多角度展示法兰的整体结构与细节特征，让使用者可以清晰观察法兰的厚度、孔位分布、密封面结构。设计过程中充分考虑法兰的实际使用场景，所有尺寸均严格对应标准参数，可直接用于管道系统的装配模拟、管路布局的干涉检查，也可作为教学演示素材帮助学习者理解法兰连接的结构原理，模型的结构完整无冗余特征，各部分几何拓扑关系清晰，可支持不同三维软件的格式转换与后续编辑修改，适配不同场景的使用需求。
