双风扇散热钣金机箱壳体结构设计

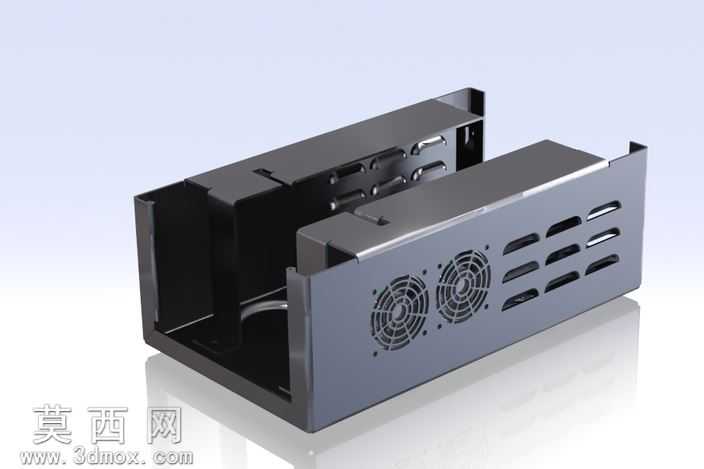

本作品为钣金材质的电子设备机箱壳体三维设计，建模过程严格遵循钣金加工工艺规范，采用自顶向下的设计思路完成整体结构搭建。建模阶段首先确定机箱的内腔安装尺寸，依据内置电子元件的排布需求规划壳体的长宽高参数，所有折弯边均预留符合钣金加工标准的折弯系数，避免后续展开下料出现尺寸偏差。壳体主体采用单块钣金板材折弯成型的结构设计，减少拼接焊缝数量，提升壳体整体结构强度与加工便捷性，相邻折弯边的衔接处设计有标准的卡扣与定位缺口，组装时可快速定位，无需额外复杂工装即可完成拼合。散热结构是本设计的核心重点，在壳体侧面对称布置两组轴流风扇安装位，安装位周边设计有密集的螺丝固定孔位，孔位精度控制在合理公差范围内，保证风扇安装后贴合紧密无松动；风扇安装位旁侧排布多组长条形通风冲孔，冲孔采用百叶窗式冲压结构，既保证通风散热的气流通道顺畅，又能阻挡大体积杂物进入机箱内部，同时冲孔的排布遵循气流导向原理，可引导冷风进入机箱后流经核心发热元件再从另一侧排出，形成顺畅的散热风道。材质与渲染表现上，壳体主体赋予磨砂黑金属材质，还原冷轧钢板经喷塑处理后的真实质感，表面设置细微的颗粒纹理与低反光属性，模拟工业机箱的实际表面处理效果；风扇部分赋予黑色塑料与金属网罩的组合材质，网罩部分做半透明金属质感处理，还原真实散热风扇的视觉效果，渲染阶段采用柔和的工作室光源，多角度展现壳体的折弯棱角、冲孔细节与装配结构，清晰呈现各部分的结构衔接关系。结构细节上，壳体内部设计有多层安装卡槽，可用于固定电路板、电源模块等内置组件，卡槽位置与折弯边一体冲压成型，无需额外焊接固定件；壳体的开合边设计有隐藏式卡扣结构，闭合后可保证上下壳体贴合紧密，同时预留有锁具安装位，满足设备的安全防护需求。整个设计充分考虑钣金加工的工艺可行性，所有特征均适配冲压、折弯、冲孔等常规钣金加工工序，无需特殊定制刀具即可完成生产，同时兼顾散热性能、结构强度与组装便捷性，可直接用于小型工控设备、电子模块的外壳生产参考。
