轴向涡轮喷气发动机SolidWorks三维结构模型

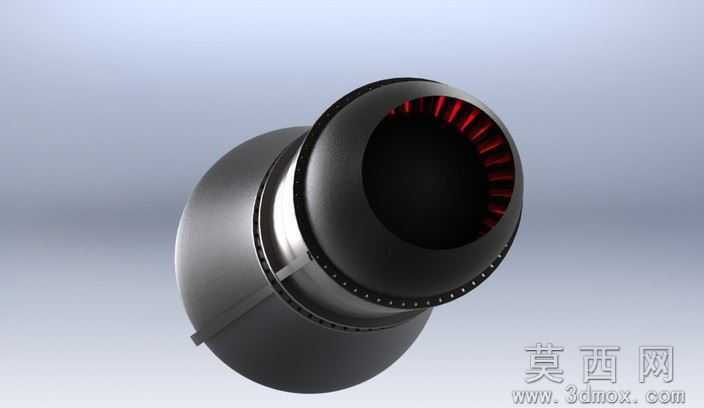

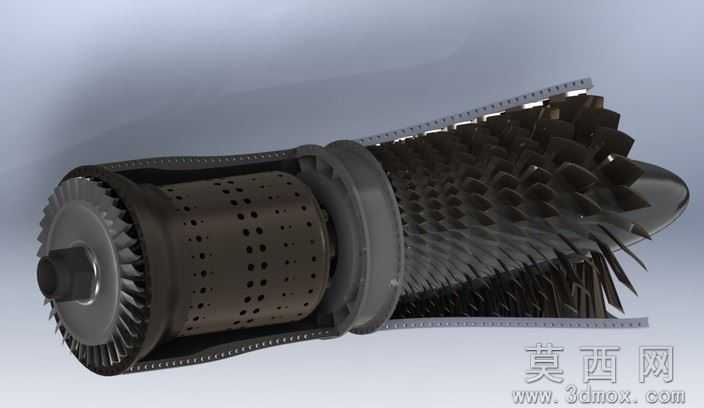

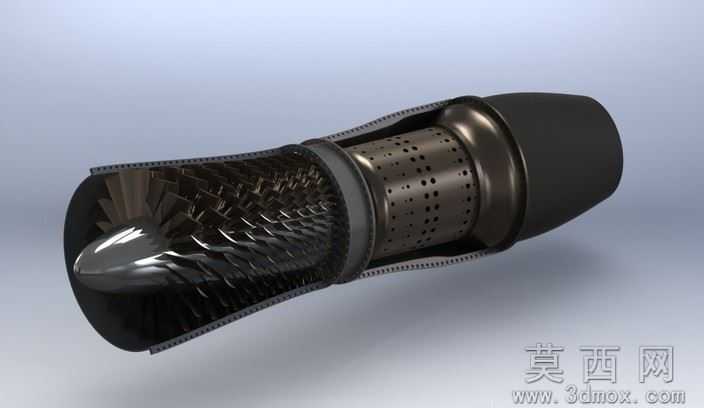

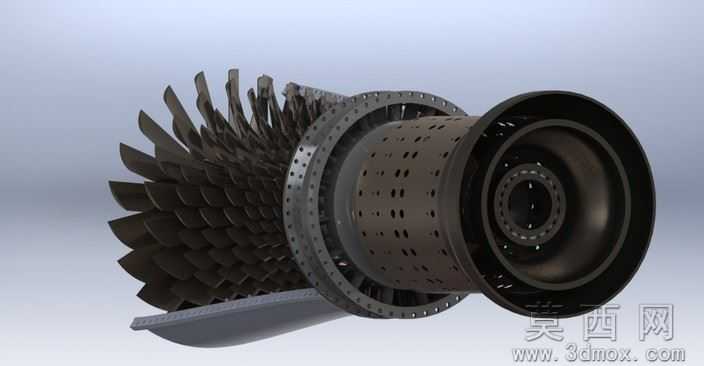

本模型为轴向布局的涡轮喷气发动机结构展示模型，建模阶段以SolidWorks2011为核心工具，采用自顶向下的装配设计思路，先完成整体气动轮廓的骨架草绘，确定进气道、压气机段、燃烧室、涡轮段、尾喷管的轴向尺寸比例，再逐一对单个零部件进行特征建模：进气道整流罩采用旋转凸台特征生成顺滑的气动曲面，压气机各级叶片通过曲面放样、圆周阵列完成多排叶片的均匀排布，燃烧室部分通过拉伸切除生成密布的冷却气孔，涡轮叶片同样采用曲面建模搭配阵列特征还原高温段的叶片结构，最后通过同轴心、轴向距离等配合关系完成整机组装，所有零部件均保留完整建模特征树，方便后续编辑修改。参数设计上，模型严格遵循微型涡喷发动机的常规尺寸比例，总长度、各段直径比例符合真实轴向发动机的布局逻辑，虽为爱好者制作的原理展示模型，未设置真实燃料供给、冷却回路等功能结构，但核心组件的相对位置、尺寸占比均参考真实涡喷发动机的设计规范，可直观呈现各段结构的衔接关系。渲染材质方面，模型为不同部件分配了对应材质：进气整流罩、压气机叶片采用抛光金属材质模拟航空铝合金的亮面金属质感，燃烧室壳体采用哑光深色耐热合金材质，表面做了轻微做旧处理模拟高温工作后的质感，尾喷管采用哑光黑色耐高温涂层材质，整体渲染光影柔和，结构剖面清晰，可直观看到内部的叶片、燃烧室结构。结构原理上，模型完整呈现了轴向涡喷发动机的核心工作逻辑：空气从前端进气道进入后，经多级轴流压气机压缩增压，随后进入燃烧室与燃油混合燃烧，高温高压燃气向后冲击涡轮叶片带动涡轮转动，涡轮与压气机同轴连接维持压气机持续运转，最终高温燃气从尾喷管高速喷出产生推力，模型通过半剖的展示形式，将内部压气机叶片、燃烧室孔洞、涡轮叶片的结构完整呈现，清晰展示气流的轴向流动路径。软件兼容方面，模型原生为SolidWorks2011格式，可直接在SolidWorks2011及以上版本中打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维机械设计软件，不存在特征丢失、装配错位的问题，方便不同软件使用场景的用户调用。研发教学应用层面，该模型非常适合作为航空发动机入门教学的演示教具，可帮助初学者快速理解轴向涡喷发动机的整体结构组成、各部件的功能与工作流程，也可作为航空爱好者、机械专业学生进行相关课程设计、创新设计的参考原型，还可用于科普场景的动力原理展示，帮助受众直观理解喷气发动机的推力产生逻辑，虽为非可运行的原理模型，但完整的结构还原度可满足基础教学、科普展示、结构参考的多场景需求。
