简易水轮发电机传动螺杆结构设计

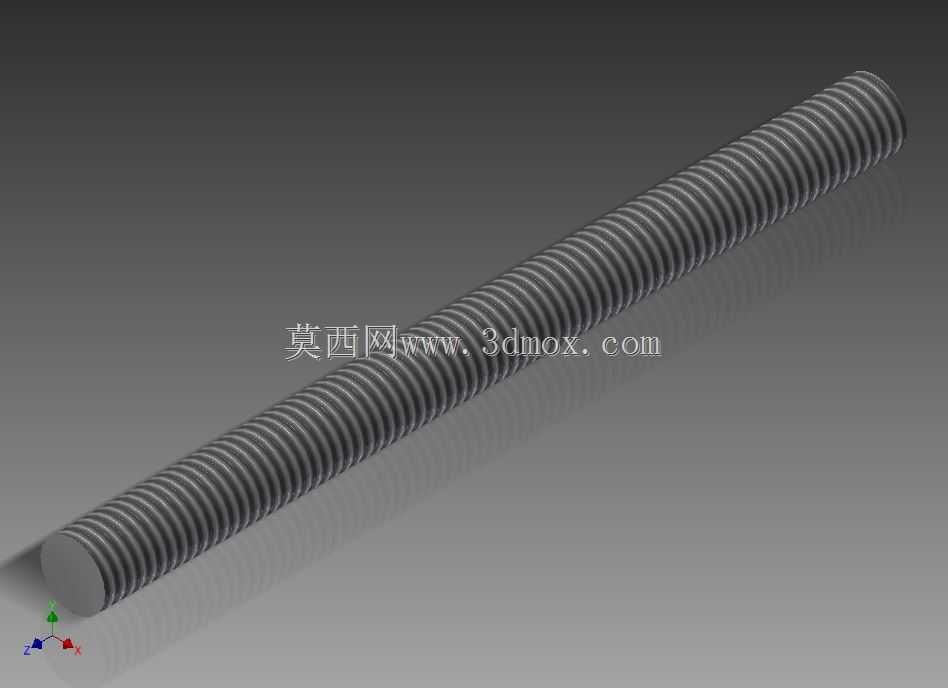

在小型水力发电站点的运维与技改场景中，这类长型传动螺杆是简易水轮发电机组里负责动力传导与行程调节的核心杆件，常被用于导叶开度调节机构、水轮机轴系微调定位的传动链路中，适配山区微型水电站、户用分布式水力发电装置的小载荷调节需求，不需要大扭矩输出的工况下，这类全螺纹长杆的结构形式能大幅简化传动链路的零件数量，降低现场安装与后期维护的难度。从结构设计逻辑来看，该杆件采用通体等距三角螺纹的结构形式，杆身两端预留光轴段作为安装定位基准，安装时可通过配套的圆螺母实现轴向位置的无级调节，不需要额外加工定位卡槽，适配不同安装间距的支架固定需求，螺纹牙型选用普通公制三角牙，兼顾传动顺滑度与自锁性能，在水轮发电机停机状态下可以依靠螺纹自锁特性保持调节位置不变，避免水流冲击导致导叶开度自行偏移，影响发电效率或造成设备过载。这类杆件的安装边界需要匹配两端支撑座的同轴度公差，安装前需要校验杆身直线度，避免长杆挠曲导致螺纹传动卡滞，杆身全长的螺纹有效行程覆盖水轮机组导叶的全开度调节范围，不需要额外加装行程延长件，两端的光轴段直径略小于螺纹小径，装配时可以直接穿过支撑座的安装孔，通过轴用挡圈或者锁紧螺母实现轴向固定，不需要复杂的法兰连接结构，非常适合小型简易水轮机组的轻量化设计需求。在实际应用中，这类螺杆长期处于高湿度的机房环境中，设计时表面做发黑防锈处理即可满足使用需求，不需要额外做镀铬等高端表面处理，控制制造成本的同时兼顾使用寿命，螺纹配合间隙控制在合理范围内，既保证调节时的传动精度，又避免间隙过小导致潮湿环境下锈死卡滞，日常运维只需要定期在螺纹表面涂抹防水润滑脂，就能保证长期调节顺畅。从建模逻辑上，该零件采用螺旋扫描切除的方式生成通体螺纹特征，建模时先绘制光轴基体，再按照选定的螺距参数生成螺旋线，扫描切除出标准牙型，两端的光轴段通过拉伸切除去除螺纹特征，保证安装定位面的圆柱度要求，建模过程中需要校验螺纹牙底的圆角参数，避免应力集中导致长杆在受拉载荷时发生断裂，尤其是在水轮机组紧急停机的冲击载荷下，牙底圆角的合理设计能大幅提升杆件的抗疲劳强度。
