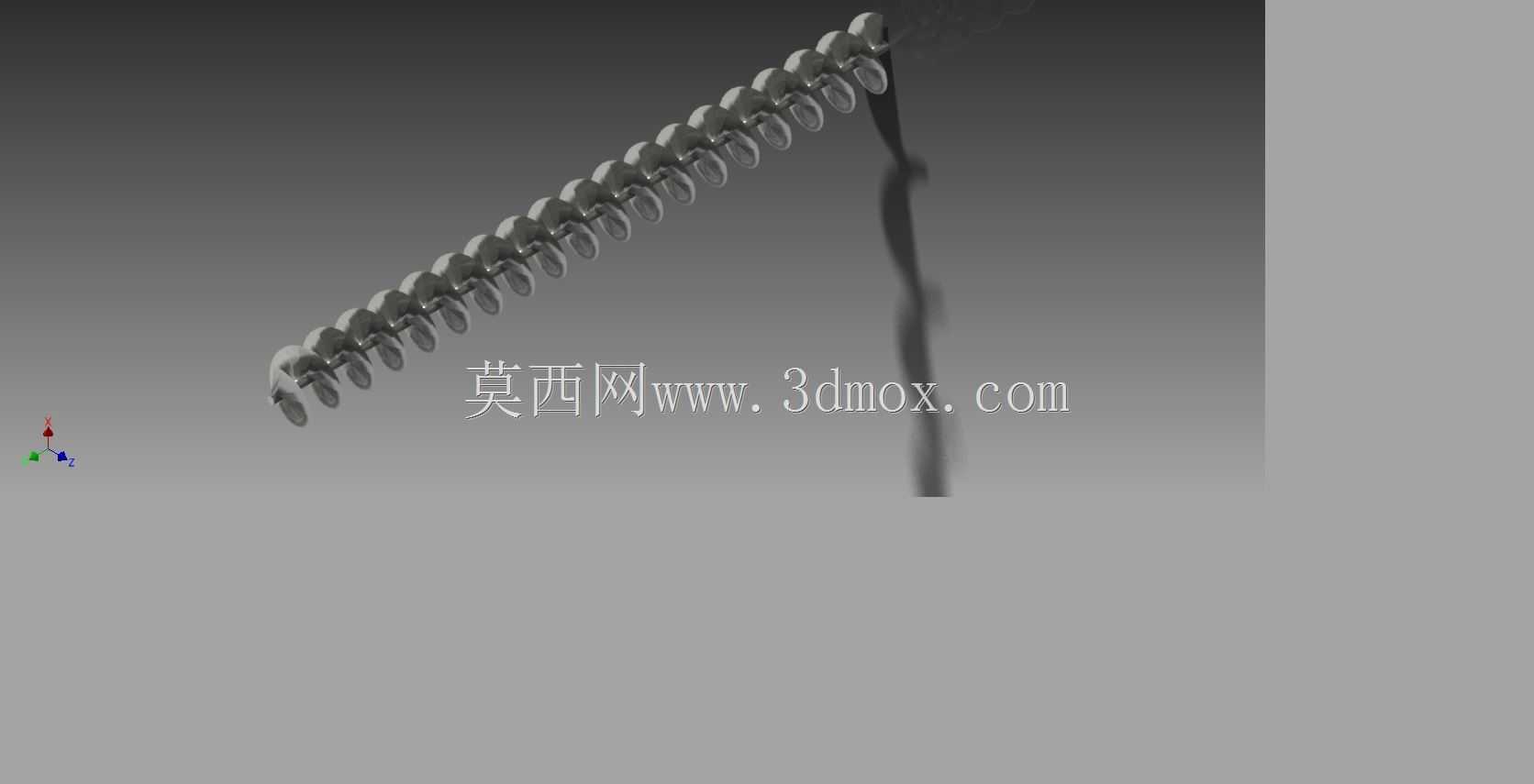

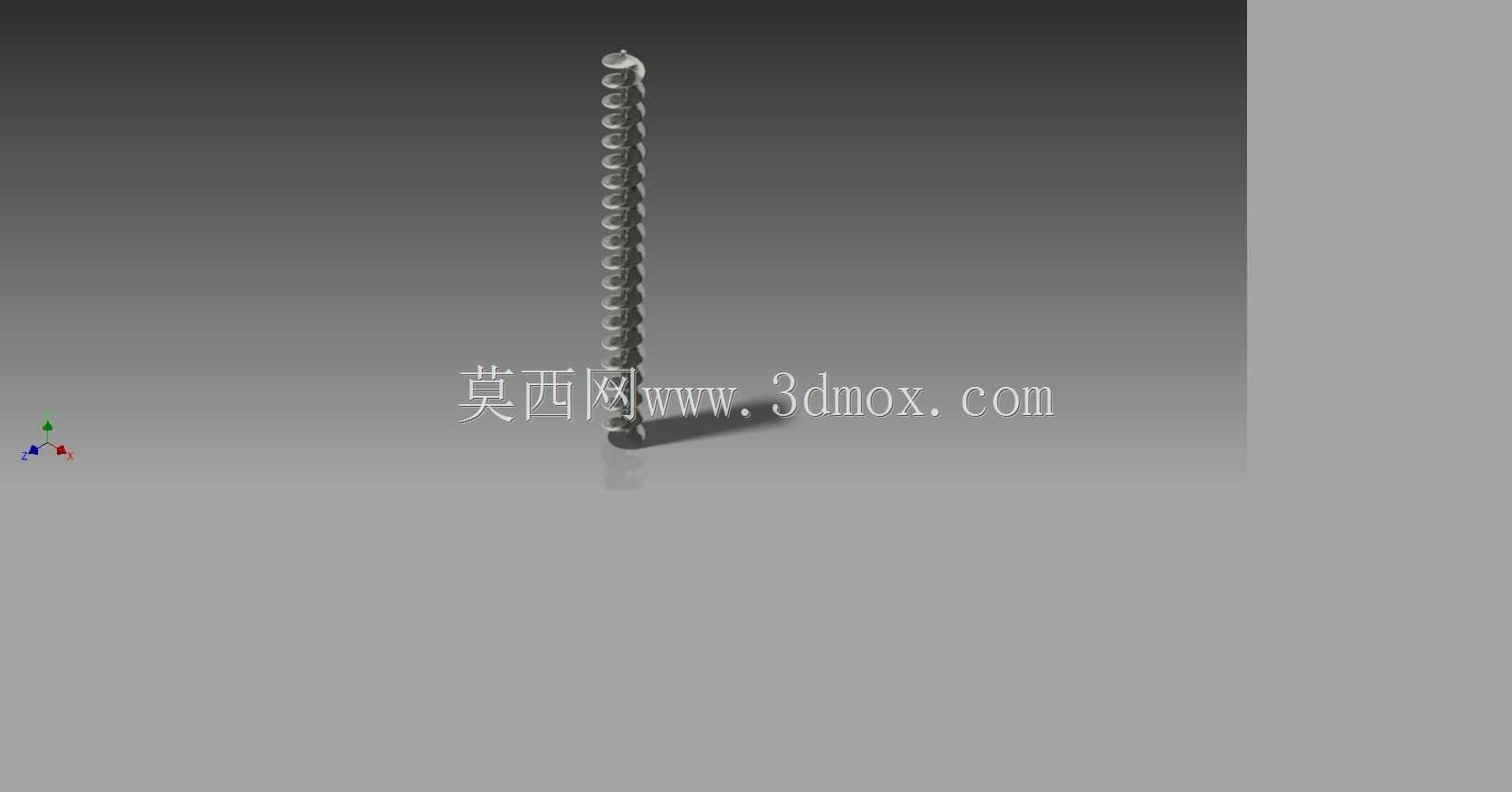

斜置螺旋输送举升构件结构设计

该斜置螺旋举升构件主要应用于散状物料的连续提升输送场景，常见于粮食加工、建材配料、化工粉体输送等生产线的物料转运环节，可在有限占地空间内完成物料从低位到高位的定向输送，相比垂直斗式提升机，其倾斜布置的形式可适配生产线中不同高度差的设备衔接需求，无需额外设置转角转接料斗，能减少物料在转接过程中的撒漏与破碎风险。从功能特性来看，该构件依靠连续旋转的螺旋叶片推动物料沿料槽轴向移动，螺旋叶片采用等螺距连续焊接结构，叶片边缘与U型料槽内壁预留均匀的运行间隙，既避免叶片转动时与槽壁发生剐蹭卡滞，也能减少物料在槽壁的残留堆积，针对流动性一般的粉体或小颗粒物料，螺旋轴末端设置的止挡结构可防止物料反向倒灌，保证输送过程的连续性与稳定性。设计过程中优先考虑了安装边界的适配性，整体采用倾斜布置的安装形式，支撑脚的位置可根据现场安装平面的高度差做小幅调整，进料端设置敞口式接料段，可直接对接上游设备的出料口，无需额外定制转接法兰，出料端采用下开口式卸料结构，可直接对准下游设备的进料口，减少物料下落的冲击距离。螺旋轴的两端采用带座轴承支撑，轴承座与料槽端板之间设置密封填料结构，可避免细粉状物料渗入轴承内部造成磨损，延长构件的维护周期。螺旋叶片的螺距参数结合输送倾角做了匹配优化，倾角越大螺距相应缩小，避免物料在输送过程中因重力作用产生下滑，保证额定输送效率。料槽的截面尺寸根据螺旋叶片的外径做了对应设计，槽体侧壁高度高于螺旋叶片最高点，可防止物料在输送过程中从槽体侧边溢出，槽体底部设置的可拆卸检修盖板，可在停机状态下快速清理槽内残留的物料，也便于检修人员观察叶片的磨损情况。整体结构没有冗余的复杂部件，所有受力构件均采用等强度设计，螺旋轴的轴径根据输送物料的容重与输送长度做了刚度校核，避免长轴运行过程中产生挠曲变形触碰槽壁，支撑结构的受力点均布置在螺旋轴的载荷集中位置，可分散设备运行时的振动载荷，降低运行过程中的噪音。
