长条形斜切式金属安装支撑构件

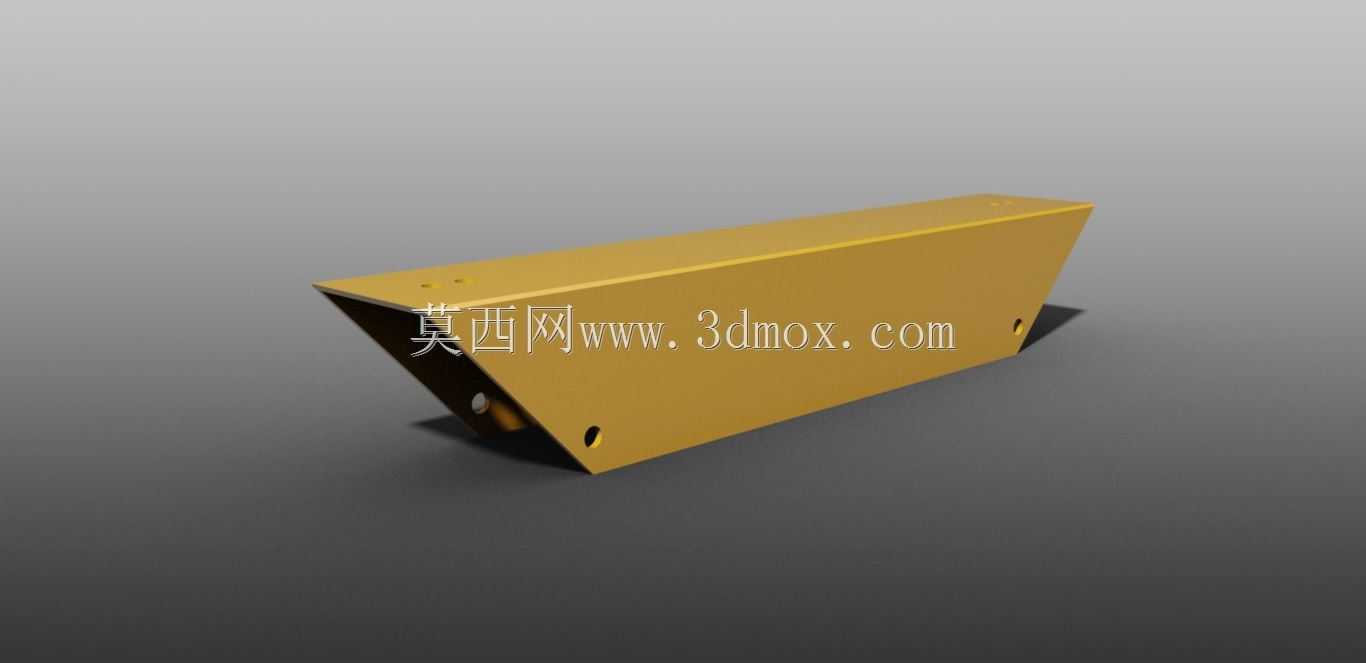

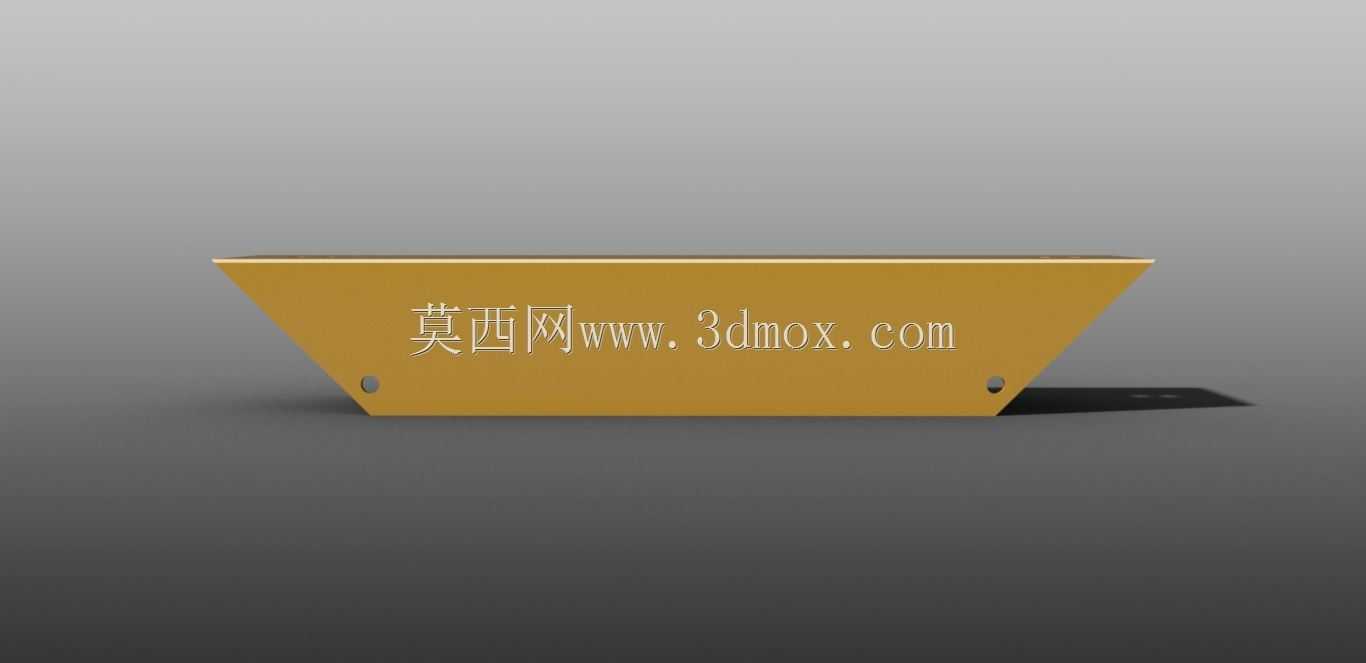

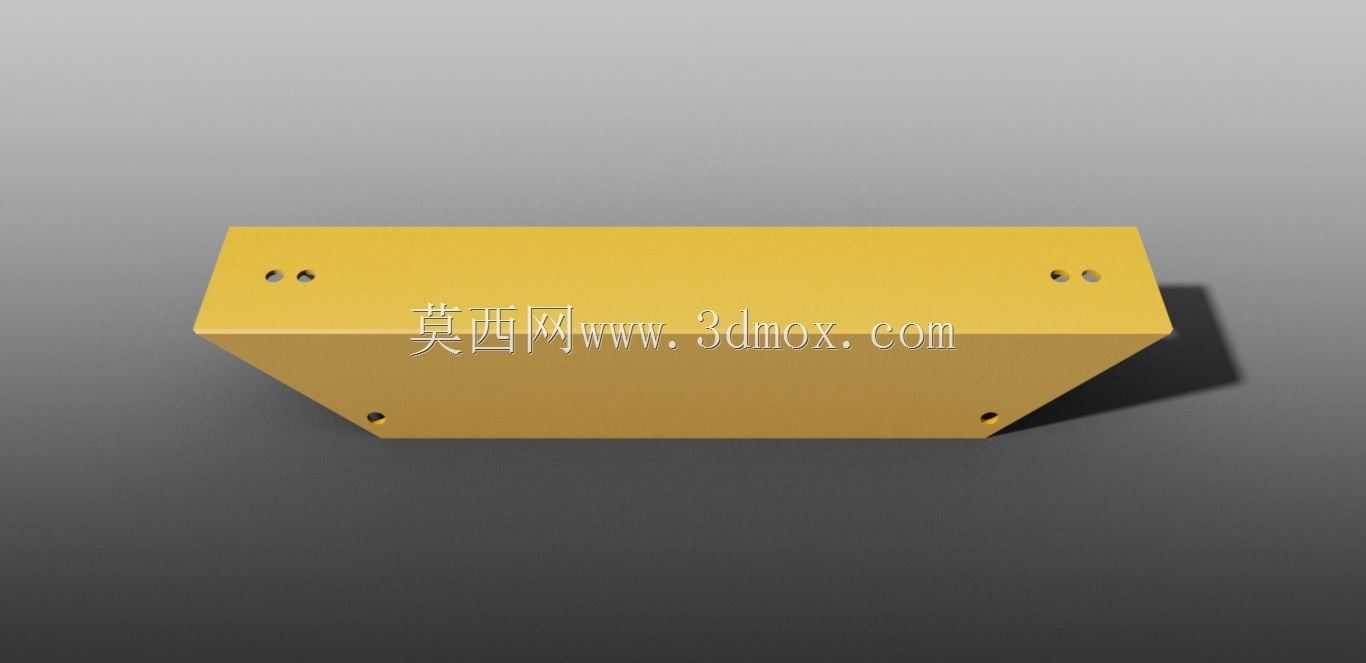

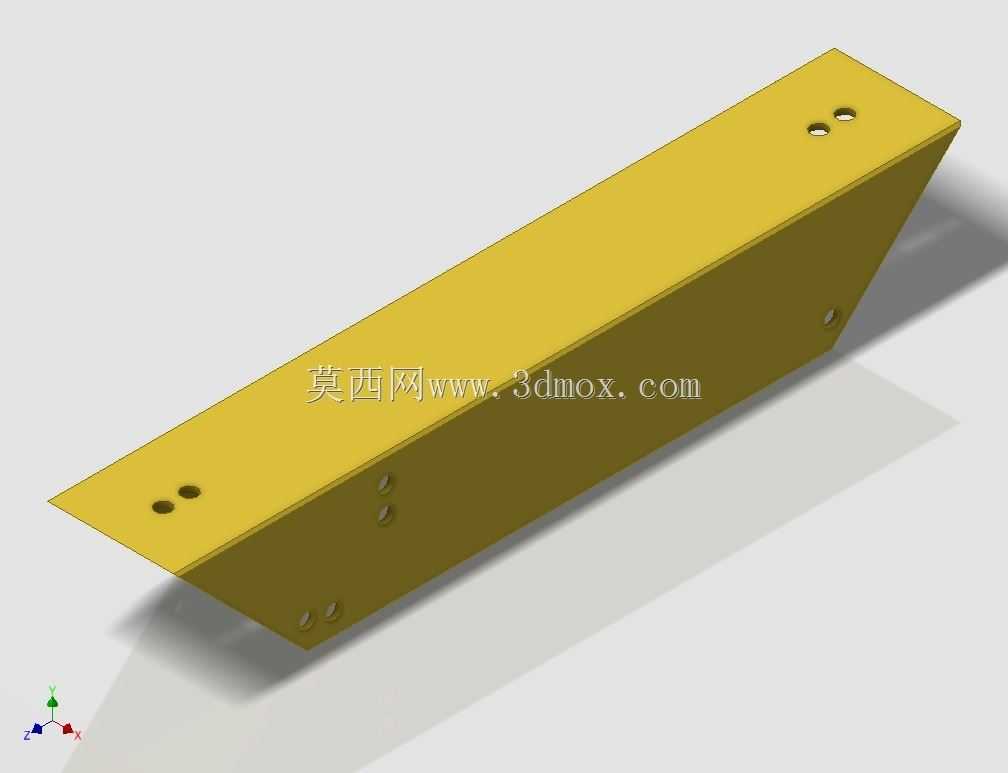

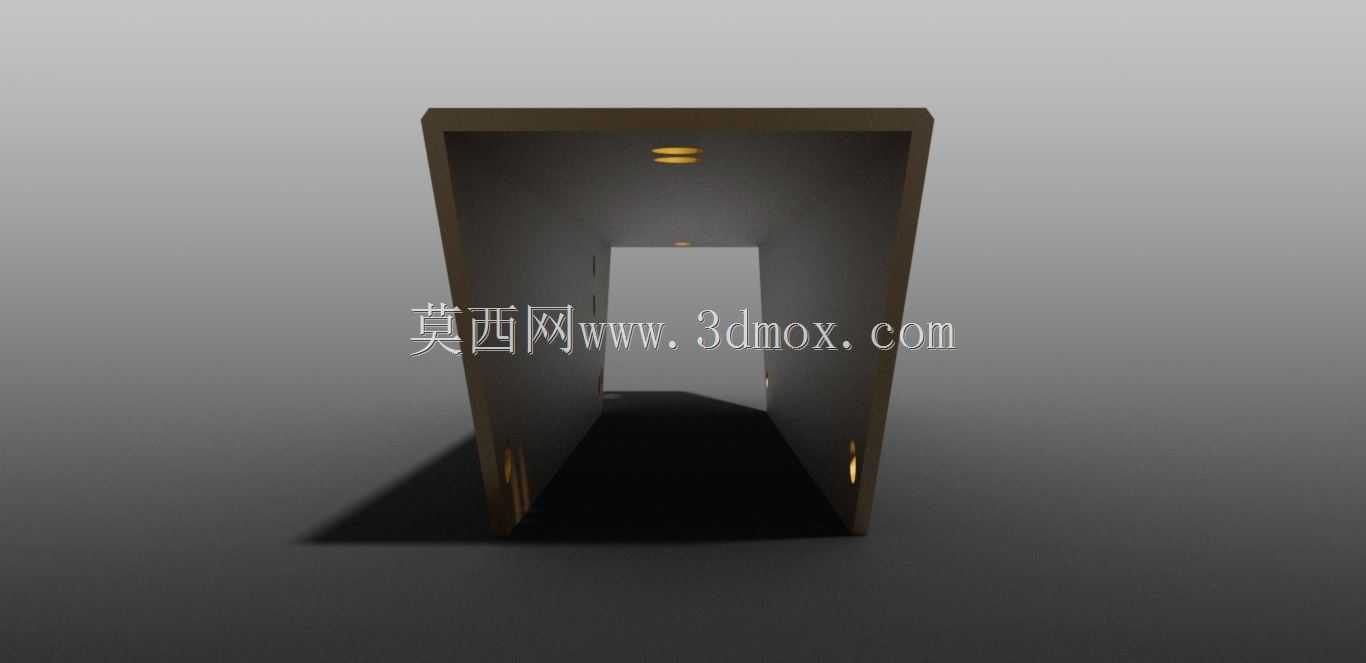

日常做非标设备结构设计时，这类长条形斜切支撑构件的应用场景其实非常普遍，常见于小型桌面加工设备的侧边承托、自动化输送线的侧挡安装基座、小型电子组装工位的物料导槽固定支架等位置，核心作用是为安装在斜面上的功能部件提供稳定的刚性支撑，同时兼顾安装面的平整度与整体结构的轻量化需求。从结构设计逻辑来看，构件主体采用等厚薄壁钣金弯折成型，整体为狭长矩形截面的槽型结构，这种截面形式在同等材料用量下能获得更高的抗弯截面模量，有效降低长悬臂状态下的结构形变，避免支撑部件出现晃动影响安装精度。构件两端做了对称的斜切处理，斜切面与主体平面的夹角匹配常见设备的15度到30度安装倾角需求，两端的端面上各预留了两个同轴安装孔，用于和设备主体框架通过螺栓实现刚性连接，孔位的间距按照标准工业铝型材的槽距设置，能直接适配市面上主流的20系列、30系列铝型材框架的安装孔位，不需要额外做转接件加工。构件的侧壁上预留了多组不同规格的螺纹安装孔，孔位沿着构件长度方向等距排布，用于固定导条、传感器支架、小型气动元件等附属配件，孔位的位置经过受力校核，避开了钣金弯折的应力集中区域，避免安装螺栓时造成构件侧壁变形。做这类构件的三维建模时，首先要确认安装边界的尺寸约束，构件的总长度需要匹配安装位的跨距，宽度方向要预留出螺栓安装的操作空间，避免安装时扳手无法伸入，槽体的内部深度要兼顾走线需求，部分场景下需要在槽内布设传感器线缆或者气动气管，槽内的圆角半径要匹配钣金加工的最小弯折半径，避免加工时出现板材开裂的问题。实际选型使用时，要注意构件的承重阈值，这类薄壁钣金支撑件适合承载重量在5kg以内的轻型功能部件，如果需要承载更重的部件，需要适当增加板材厚度，或者在槽体内增加加强筋结构，提升整体的抗扭刚度。安装时要先固定两端的安装螺栓，调整好构件的水平倾角后再锁紧侧壁的附属部件，避免先装附属部件后调整倾角造成配件位置偏移，这类构件的表面通常做喷塑或者阳极氧化处理，提升耐磨与防锈性能，适配车间多油污、多粉尘的工作环境，长期使用也不会出现锈蚀掉漆的问题，维护起来也比较方便，只需要定期检查连接螺栓的预紧力即可。
