套装内六角扳手五金工具三维建模

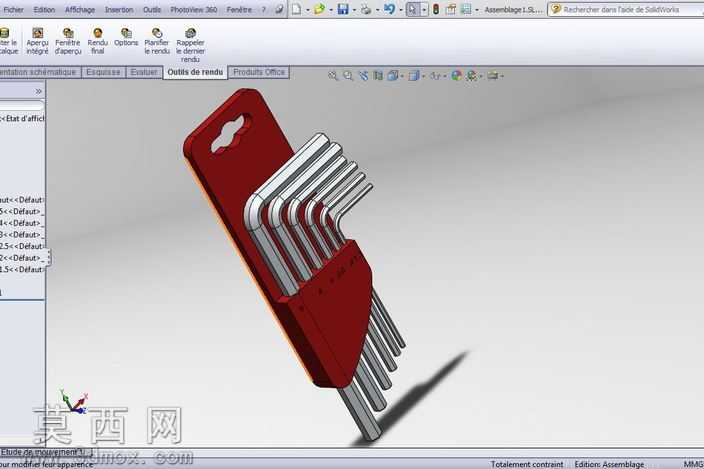

本作品为套装内六角扳手的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循工业级手动工具的真实尺寸规范进行参数化搭建，完整还原了套装内六角扳手的产品结构与外观细节。建模初期首先梳理整套产品的组成逻辑，整套扳手共包含6支不同规格的L型内六角扳手，以及配套的塑料收纳挂架，建模时先针对单支内六角扳手进行特征构建：通过草图绘制六角棒材的截面轮廓，利用拉伸特征生成棒材基础实体，再通过折弯特征精准还原L型的弯折角度与过渡圆角，确保每支扳手的长臂、短臂长度比例符合ISO 2936 I标准的尺寸要求，弯折处的圆角过渡自然，无生硬棱角，还原真实产品的加工工艺特征。完成单支扳手建模后，通过参数化调整六角截面的对边尺寸，快速生成其余5支不同规格的扳手模型，保证同系列产品的结构一致性，同时针对每支扳手的表面处理效果进行材质区分，模拟镍镀层的金属质感，调整材质的反射率、粗糙度参数，还原镀铬五金件光亮且带有细微磨砂质感的表面效果，避免出现过于夸张的镜面反射，贴近真实工业产品的视觉表现。随后进行塑料收纳挂架的建模，先绘制挂架的整体轮廓草图，通过拉伸、切除特征构建挂架的主体结构，顶部设计符合悬挂需求的挂孔，边缘做倒角处理避免锐边，挂架内部设计与每支扳手尺寸匹配的卡位槽，确保所有扳手能够精准嵌入卡位，装配时通过配合约束将6支扳手依次装配到挂架的对应卡位中，调整装配间隙还原真实产品的松紧度，既保证卡位能够固定扳手不会脱落，又保留合理的取放间隙。渲染阶段搭建简洁的展示场景，采用柔和的影棚光源，主光源从侧上方打亮产品突出金属质感，辅助光源补光消除暗部死黑，调整阴影参数让阴影柔和自然，挂架的塑料材质调整为半哑光的红棕色塑料质感，与金属扳手的亮面质感形成明确区分，同时在挂架表面添加细微的磨砂纹理，还原注塑塑料件的表面特征。整体建模过程严格遵循真实产品的结构逻辑，所有特征均可参数化编辑，既可以用于产品展示渲染，也可作为手动工具类产品的设计参考，完整还原了套装内六角扳手从单个零件到整体装配的全流程结构，细节处还原了产品的倒角、镀层、注塑纹理等工艺特征，让三维模型兼具结构准确性与视觉真实感。
