管道焊接定位用三爪式管钳夹具

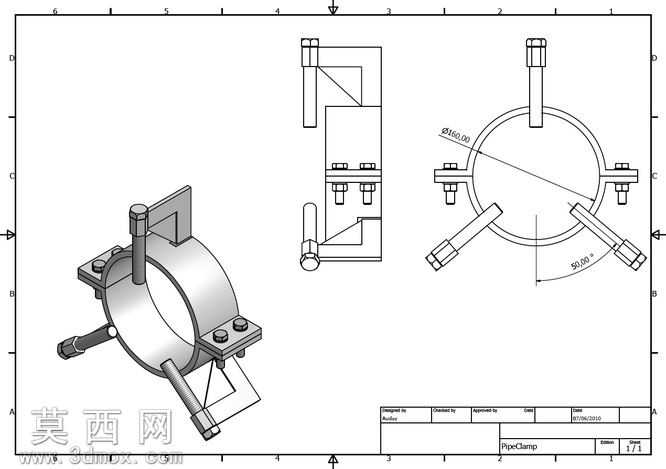

本模型为管道现场焊接作业专用的三爪式管钳定位夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工公差配合要求，对所有装配部件进行了干涉检查，确保各活动部件运动顺畅无卡滞。模型主体为环形抱箍基座结构，采用高强度铸钢材质预设，表面做发黑防锈处理的材质渲染，还原工业工装的真实质感；三个夹持螺杆沿环形基座周向呈120度均匀分布，每个螺杆端部配套防滑压头，压头表面做滚花纹理建模，增大与管道外壁的接触摩擦力，避免夹持过程中出现管道滑移偏移。基座侧边设置有直角定位靠板，靠板与环形基座通过螺栓组紧固连接，建模时还原了螺栓、螺母的标准件细节，螺纹特征做简化示意处理兼顾模型展示效果与文件轻量化需求。设计思路围绕管道现场对接焊接的定位需求展开，区别于普通管钳的扭转功能，本夹具核心作用是在管道拼接、焊接或焊接接头修整作业时，对两段待对接管道进行同轴度定位与临时固定，三个可调螺杆可适配一定管径范围内的圆形管道，通过旋转螺杆即可调整夹持范围，操作便捷无需额外辅助工具。渲染阶段采用工程图与轴测图结合的展示方式，轴测视角清晰呈现夹具的整体立体结构，正交投影视图标注了关键装配尺寸与夹持角度参数，金属部件统一赋予哑光钢材质，螺栓等标准件做镀锌亮面材质区分，靠板部位做焊接筋板的细节建模，强化结构强度的视觉表达，整体模型结构完整，装配关系清晰，可直接用于工装设计参考、作业原理演示或五金工具类产品的方案迭代。
