PCIE通道拨码式切换开关结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:310853
  • PCIE通道拨码式切换开关结构设计
  • PCIE通道拨码式切换开关结构设计
  • PCIE通道拨码式切换开关结构设计

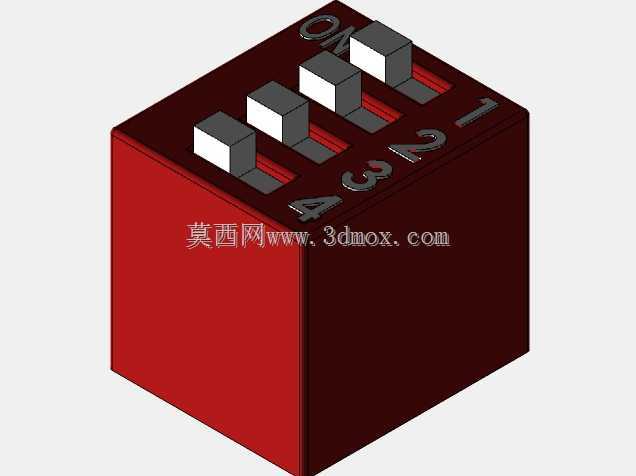

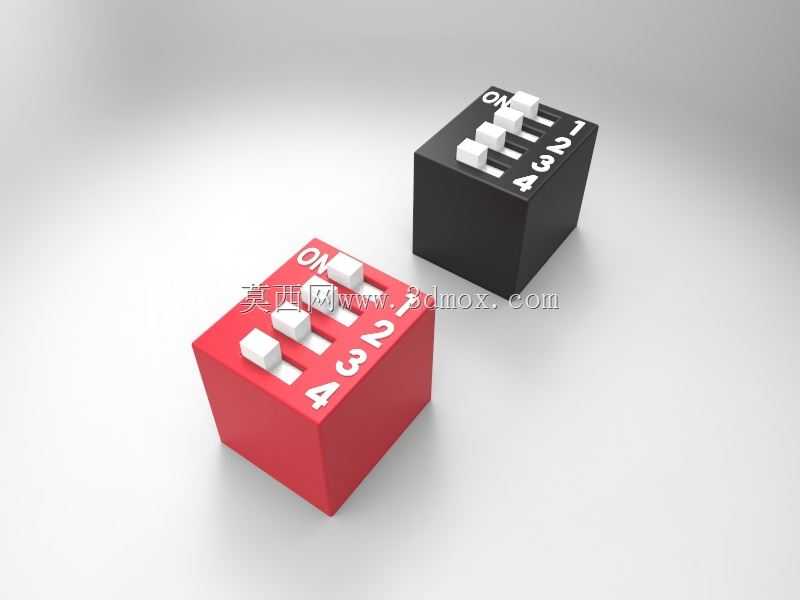

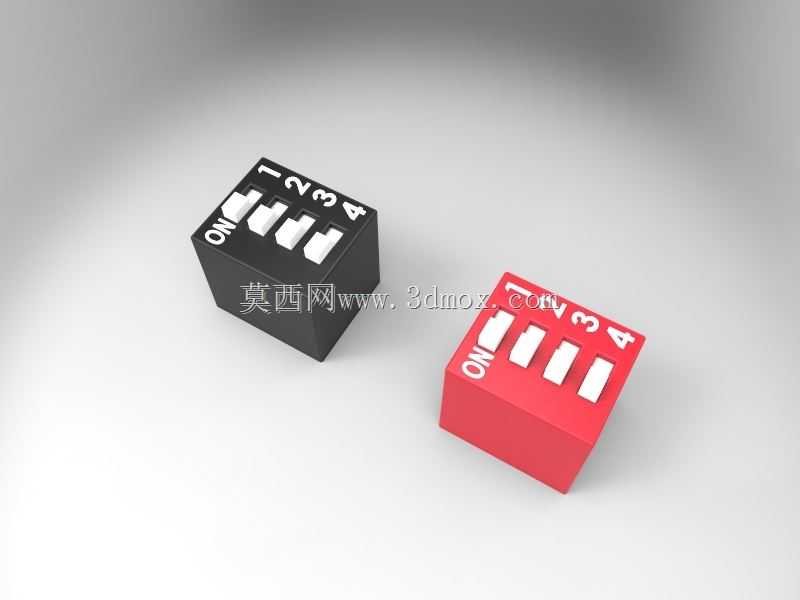

这类拨码式PCIE通道切换部件,主要应用在工业控制板卡、服务器扩展背板、多通道数据采集卡的板载功能配置场景中,核心作用是通过物理拨码的通断组合,实现PCIE链路的通道拆分、带宽分配与功能路由切换,相比软件配置的方式,物理拨码的状态掉电不丢失,不会因为系统重置、固件升级出现配置错乱,在工业级长时间运行的板卡设备中可靠性表现更突出。从结构设计层面看,该部件采用立方体塑壳封装,外壳做了哑光防滑处理,拨码键帽突出壳体表面1.2mm左右,键帽表面做了防滑凸点纹理,操作人员用指尖或者小号一字螺丝刀就能轻松拨动,每一档拨码对应独立的触点回路,相邻拨码之间做了绝缘隔断筋,避免拨码动作时出现连锡、触点误触的问题。壳体侧面直接丝印了档位编号与ON状态标识,操作人员不需要对照说明书就能快速识别当前拨码状态,标识采用耐摩擦的油墨丝印,经过多次插拔、车间环境下的浮尘油污附着后,依然能清晰辨识。安装边界上,该部件采用直插式引脚设计,引脚间距为标准2.54mm,兼容通用PCB板的焊盘孔位设计,塑壳本体的长宽尺寸控制在10mm*10mm以内,高度不超过8mm,不会占用板卡上方过多的立体空间,适配1U、2U等薄型服务器机箱的内部安装空间要求,引脚做了镀锡处理,焊接时浸润性好,能适配波峰焊、手工焊等不同焊接工艺。设计过程中重点考虑了拨码的操作手感与寿命,每一档拨码的拨动阻尼控制在1.5N-2N之间,既不会因为设备运输过程中的振动出现档位自行偏移,也不会因为阻尼过大导致操作费力,触点采用铜合金镀金材质,接触电阻小于20毫欧,能保证高速PCIE信号传输过程中的阻抗连续性,减少信号反射与衰减,支持PCIE3.0、PCIE4.0的高速信号传输要求。部件底部做了定位凸点,焊接时可以卡在PCB对应的定位孔中,避免过炉焊接时出现本体偏移、引脚浮高的问题,塑壳材质选用耐高温的UL94-V0级阻燃PBT材料,过波峰焊时的260℃高温环境下不会出现壳体变形、融化的问题,同时具备一定的耐化学腐蚀能力,能适应工业现场的油污、弱腐蚀气体环境。
