板卡连接用MiniPCIe垂直插槽结构

项目分类:3D模型 发布时间:2021-10-12 ID:310855
  • 板卡连接用MiniPCIe垂直插槽结构
  • 板卡连接用MiniPCIe垂直插槽结构
  • 板卡连接用MiniPCIe垂直插槽结构

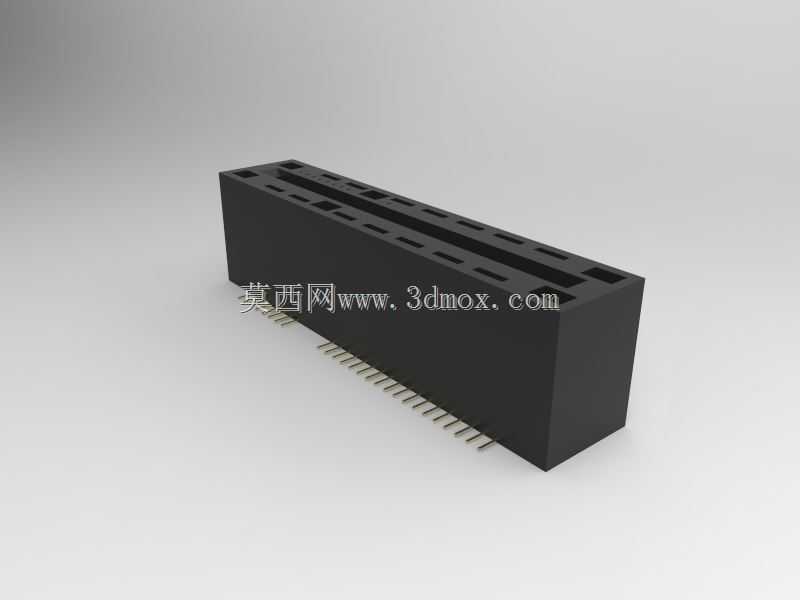

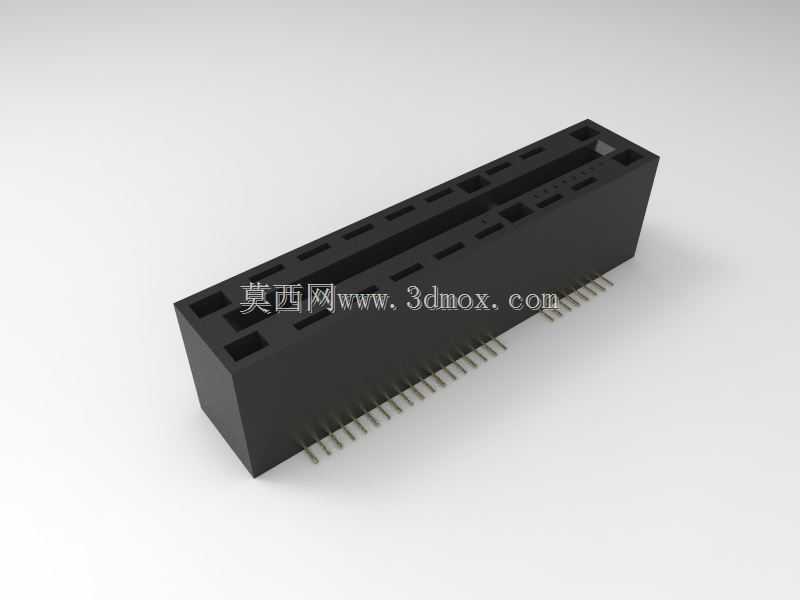

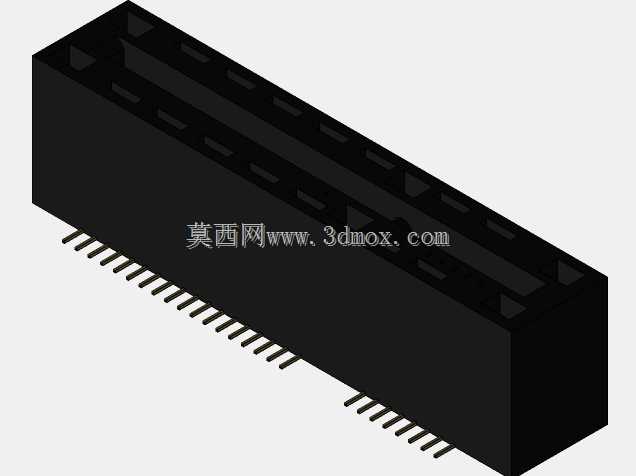

这类垂直安装的MiniPCI Express插槽,是嵌入式硬件、工业控制板卡设计中十分常用的板间连接部件,日常选型时经常会在无线通讯扩展、音频功能拓展、小型采集卡加装的场景里碰到。从实际装机的角度看,垂直布局的设计核心是为了压缩板卡平面方向的占用空间,让扩展模块能够顺着主板法线方向直立安装,避免卧式插槽带来的横向空间侵占,尤其适合机箱内部纵深充足、横向板卡排布紧张的紧凑型设备结构。

设计这类接插件三维结构时,首先要卡准金手指配合的核心尺寸公差,插槽内部的接触弹片排布间距必须和标准MiniPCIe金手指的触点位置完全对应,每一片弹片的弹性形变行程要控制在合理区间,既要保证插卡时的插拔手感顺畅,不会出现卡滞、插不到位的问题,也要保证触点接触压力足够,避免设备运行过程中受振动影响出现接触不良、信号中断的情况。插槽主体的绝缘基座采用耐高温的工程塑料材质建模时,要特意留出塑模成型的拔模斜度,基座上的定位凸台、防呆缺口的位置不能有偏差,防呆结构是避免用户插反板卡损坏金手指和电路的关键设计,缺口位置偏移哪怕1mm,都会导致适配的板卡无法正常插入。

安装边界方面,这类垂直插槽的插脚采用直插式排布,对应主板上的通孔焊盘位置要和引脚间距完全匹配,引脚伸出基座底部的长度要符合波峰焊的工艺要求,过长会导致焊锡爬升过高短路相邻引脚,过短则会出现焊盘吃锡不足、焊接强度不够的问题。插槽本体的高度方向要预留足够的板卡插入深度,直立安装后,扩展卡顶部和机箱内壁的安全距离要控制在3mm以上,避免组装时板卡顶端顶到机箱壳体造成应力变形,同时插槽两侧的固定焊盘要设计足够的覆铜接触面积,强化插槽在主板上的固定强度,应对多次插拔带来的外力冲击。

从实际应用场景看,这类插槽除了常见的消费类笔记本内置无线网卡安装,在工业网关、小型嵌入式主机、车载控制终端里也大量使用,用来扩展4G通讯模块、CAN总线采集卡、小型音频处理板等外设。建模过程中还要注意插槽顶部的导向倒角设计,插槽入口处的倒角能够让板卡插入时自动对位,不用刻意对准每一个触点就能顺利滑入,降低生产线组装时的对位难度,提升整机组装效率。基座侧面的加强筋结构也不能省略,加强筋能够提升塑料基座的整体刚性,避免插拔过程中基座出现开裂、形变,延长接插件的整体使用寿命。
