电脑主板BIOS回闪复位按键结构设计

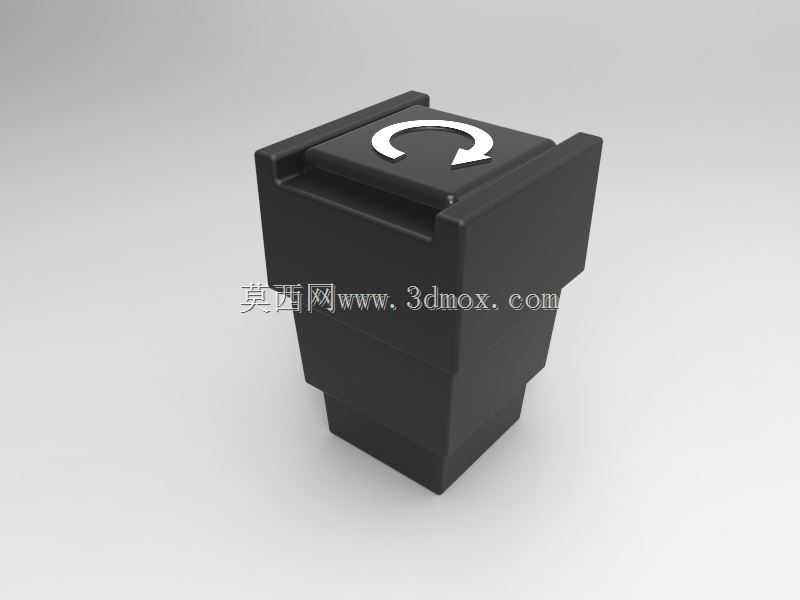

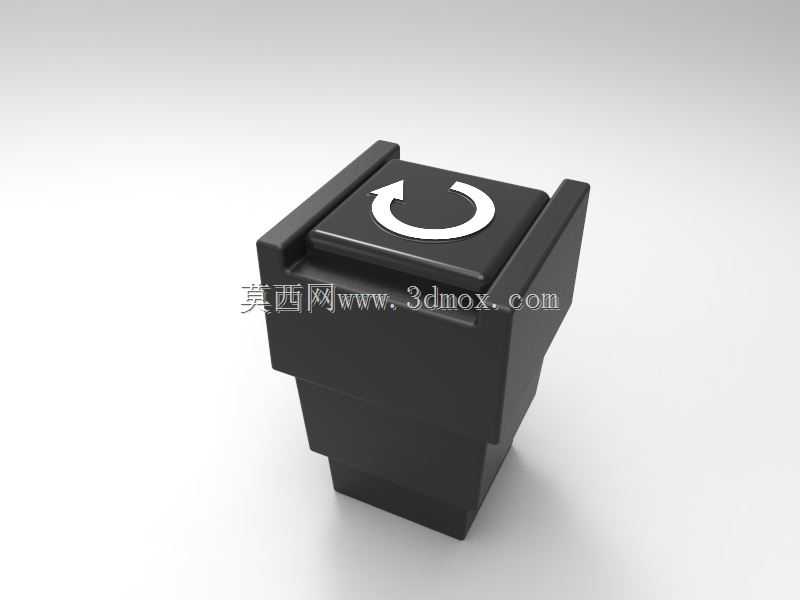

这类按键主要应用在台式电脑主板、工业控制板卡的板载操作区域，日常运维场景中，当板卡BIOS配置出错、超频失败导致设备无法正常启动时，无需拆机短接跳线，直接按压该按键即可触发BIOS参数复位回闪，快速恢复板卡默认启动配置，大幅降低运维人员的现场操作难度，尤其适合机房批量设备运维、DIY玩家调试主机的使用场景。从结构设计来看，按键采用阶梯式插接基座，基座部分做了多段台阶限位结构，安装时可直接卡入板卡预留的方形安装孔，台阶面与PCB板表面贴合限位，不需要额外的固定螺丝，基座底部预留引脚焊盘位置，可直接通过波峰焊固定在PCB板上，适配常规1.6mm厚度的PCB安装边界，安装后按键顶面高出板卡表面8mm左右，按压行程控制在2.5mm，既保证按压时有清晰的段落反馈，又不会因为行程过长导致误触。按键顶面做了内凹方形按压面，表面蚀刻循环回闪标识，用户无需查看说明书即可快速识别按键功能，按键外壳采用哑光黑色阻燃ABS材质，表面做细咬花处理，避免长期使用后表面留指纹、积灰影响识别度，内部采用硅胶弹片作为触发回弹结构，按压寿命可达万次以上，满足板卡全生命周期的使用需求。设计过程中优先考虑了防误触特性，按键顶面比周边板载元件高出的距离做了严格控制，常规机箱侧板安装后不会挤压到按键，同时按压需要的力度设置在1.5N左右，避免日常搬运、轻微震动导致按键误触发。基座的插接部分做了导向斜角设计，生产组装时可以快速对准安装孔，提升产线组装效率，引脚间距采用标准2.54mm排针间距，兼容常规的PCB布线规范，不需要额外定制焊盘尺寸，可直接套用通用按键的封装库进行板卡布线。按键的整体外形方正，没有多余的异形结构，模具加工难度低，量产时成型周期短，生产成本可控，同时黑色外观可以适配绝大多数主板、工控板的深色PCB配色，不会破坏板卡整体的视觉一致性。在实际选型过程中，这类按键除了应用在电脑主板上，也可适配在路由器、交换机、工业控制终端等需要一键复位功能的电子设备上，只要预留对应尺寸的安装孔位与焊盘封装即可直接复用，不需要重新开模定制，大幅缩短产品的开发周期。
