双堆叠SATAExpress接口连接器结构设计

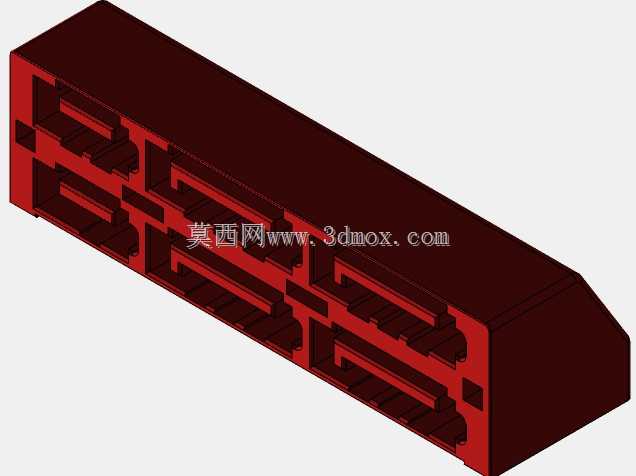

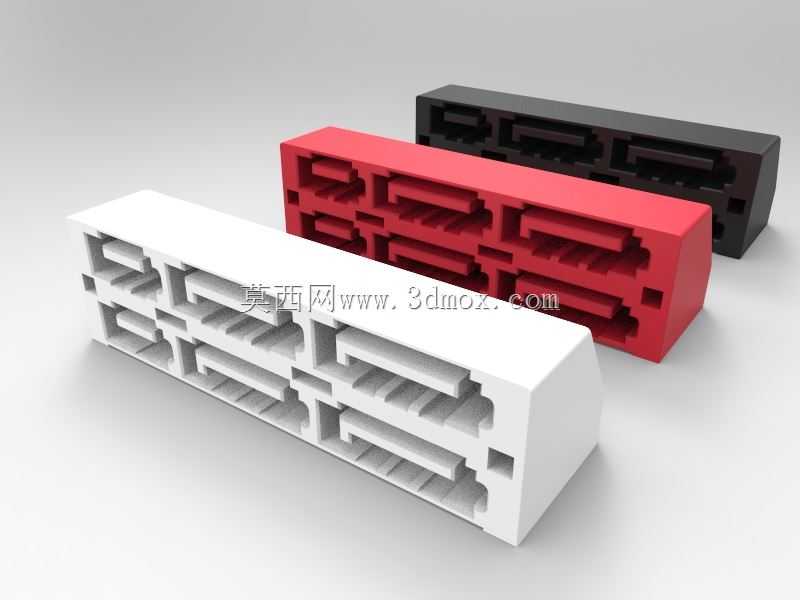

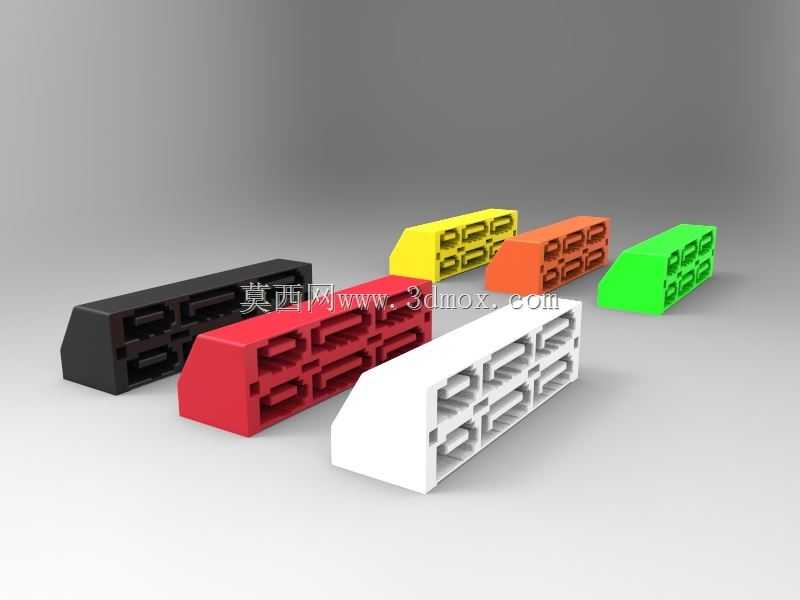

该双堆叠SATAExpress接口件主要应用于台式计算机主板、服务器存储扩展背板、工业控制计算机存储单元等场景，作为高速存储设备的物理连接载体，承担SATA协议与PCIe协议信号的传输通路作用，可同时兼容传统SATA硬盘与SATAExpress高速存储设备的插接需求，解决单接口占用板卡空间过大、存储扩展位不足的问题。从结构设计层面看，采用双层堆叠的接口布局，在标准SATA接口的横向占用尺寸内，实现两组独立接口的集成，有效压缩PCB板上的接口排布空间，适配紧凑型主板、1U/2U机架式服务器的内部安装空间要求。接口的塑胶主体采用斜切导向角设计，插接端的导向斜面能够在设备插头插入时自动校正对位偏差，降低插针错位、接口损坏的概率，即使在盲操作的机箱内部安装场景下，也能顺利完成插接动作。接口内部的端子排布遵循SATAExpress标准规范，信号端子与接地端子间隔排布，减少高速信号传输过程中的串扰问题，塑胶主体的卡槽结构与金属端子的倒刺结构配合，确保端子压入后保持足够的保持力，避免多次插拔后端子出现退针、移位的情况。安装边界方面，该接口件的底部设置标准SMD贴装定位柱，可匹配PCB板上的预钻定位孔，过炉焊接时不会出现偏移，接口整体的突出高度控制在常规机箱侧盖的安全间隙范围内，不会出现安装后机箱盖板无法闭合的问题。不同配色的主体可用于区分不同通道的接口定义，比如主板上不同主控引出的存储接口、背板上不同速率的传输通道，方便生产组装与后期维护时快速识别对应接口。塑胶主体的侧壁设置有加强筋结构，提升整体的抗形变能力，在多次插拔受力后不会出现塑胶开裂、接口变形的问题，满足消费级与工业级场景下的插拔寿命要求。接口的插接端设置有防呆结构，反向插头无法插入，避免插反导致的接口针脚弯折、设备短路问题，堆叠的两层接口之间设置分隔筋，确保上下两层插头插接时不会互相干扰，每层接口都具备独立的锁紧结构，插头插入后可通过自身的弹片卡紧，设备搬运、震动过程中不会出现松脱断连的情况。
